愛好者反復問的問題之一是如何為L(zhǎng)ED選擇限流電阻的值。通常，褲子響應的位置是：“從電源電壓中減去2 V，再除以20 mA?！北M管許多人認為答案已經足夠好，但實際上產生的電流將與計算得出的值明顯不同。
LED限流電阻
人們可能會遇到以下6種情況：
給定LED的規格表和所需的LED電流，找到一個電阻值
給定LED的規格表和電阻值，找到LED電流
給定通用類型的LED（無規格）和所需的LED電流，找到一個電阻值
給定通用類型的LED（無規格）和電阻值，找到LED電流
給定您手中的LED（無規格）和所需的LED電流，找到一個電阻值
給定您手中的LED（無規格）和電阻值，找到LED電流
對于每種情況，這就是進行的方法。
1.根據LED的規格表和所需的LED電流，找到一個電阻值
使用圖形方法可以最好地解決此問題（分析方法可能太麻煩了：即使使用SPICE，您也必須為L(zhǎng)ED創建一個準確的模型）。
在LED的規格表中找到“正向電流與正向電壓”圖。
可以打印它，也可以將它復制到簡單的圖形應用程序（例如“ Paint”）中。
在LED的VI曲線上，注意所需電流下的LED電壓
從電源電壓中減去該電壓
用該差除以所需電流，得到電阻的值

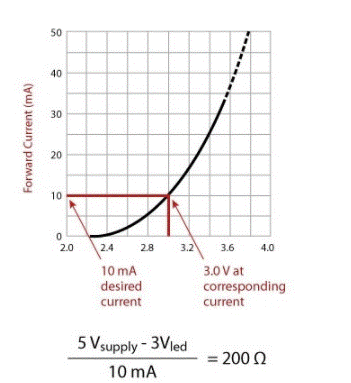

例如：
由于半導體效應，LED的VI曲線具有對數分量，而由于歐姆效應，LED的VI曲線具有線性分量。根據它們?cè)谔囟↙ED中的相對貢獻，曲線將顯得更“彎曲”或更平坦。

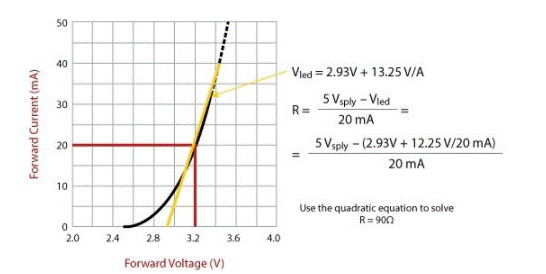

如果必須使用分析方法，則可能需要用一條直線近似LED的VI特性曲線。例如：
只要所需電流在直線靠近VI曲線的區域內，您就可以解析地計算電阻。請注意，您需要使用二次方程式對其進行求解。因此，我認為圖形方法仍然更加方便。
2.給定LED的規格表和電阻值，找到LED電流
同樣，使用圖形方法可以最好地解決此問題。
在LED的規格表中找到“正向電流與正向電壓”圖。
可以打印它，也可以將它復制到簡單的圖形應用程序（例如“ Paint”）中。
將水平軸從0 V擴展到電源電壓
如果該電阻直接連接到電源（沒有LED），則計算通過該電阻的電流：I =電源電壓/電阻值
在垂直軸上的0 V處標記該電流
在水平軸上標記電源電壓
通過這兩點畫一條直線：這是該電阻和電源電壓的“負載線”
注意負載線與LED的VI曲線交叉的點：這是在該電阻和電源電壓下LED的工作點。

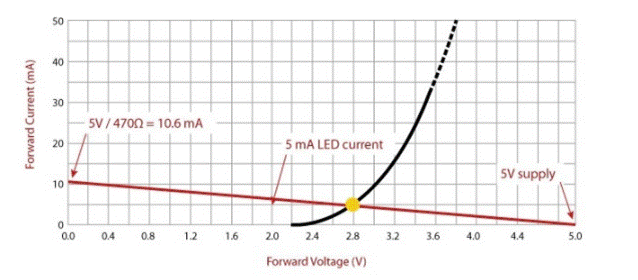

例如：
3.給定通用類型的LED（無規格）和所需的LED電流，找到一個電阻值

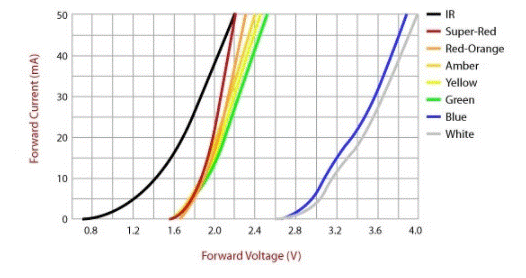

如果沒有規格，您將不得不猜測LED的VI曲線，然后使用上面的方法1。近似地，對于一個小型LED（與用于照明的功率LED相對），VI曲線的顏色確定。這組曲線取自T-1-3 / 4尺寸的規格表， Lite-On的20 mA LED。
請注意，LED電壓隨波長的減小而增加：例如，紅外LED的波長最長，電壓最低。這實際上是遵循量子力學原理（光子的能量與其頻率成正比）。
請注意，實際上有3組曲線：
紅外
紅色到綠色
藍色和白色（白色LED使用UV LED和磷光體）
因此，只要知道LED的顏色并假設它是低電流LED，就可以使用這些IV曲線來估算限流電阻的值。
4.給定LED的常規類型（無規格）和電阻值，找到LED電流
使用上面第2點所述的方法，這些相同的曲線可用于估算給定電阻器值的LED電流。
5.給定手中的LED（無規格）和所需的LED電流，找到一個電阻值
如果您想使用自己手中的LED并對其了解甚少，則需要使用經驗方法來找到電阻值。

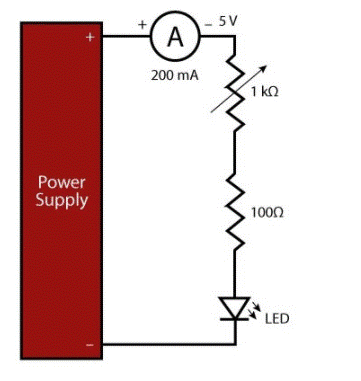

串聯連接LED，一個100 Ohm電阻器（用于保護），一個1 kOhm電位計（可變電阻器）和一個DVM（數字電壓表），用于測量電流，200 mA滿量程
將該系列串連接到將用于為該LED供電的電源上
改變電位器，直到DVM顯示所需的電流
斷開鍋，并測量其電阻
選擇最接近該讀數的標準電阻值（E6標準：100、150、220、330、470、680、1K等）
6.給定您手中的LED（無規格）和電阻值，找到LED電流
串聯連接LED，電阻器和DVM（數字電壓表），以測量200 mA滿量程電流
將它們連接到用于為該LED供電的電源
測量電流
溫度和電源電壓的影響
使用上述方法之一，可以確定限流電阻的值或產生的電流。在標稱電源電壓和室溫下都可以。但是，當任何一個發生重大變化時，LED電流也會發生變化。該曲線顯示了LED的電壓如何隨溫度變化。請注意，在25°C時，電壓為100％，這是標稱值。
更糟糕的影響是當電源電壓非常接近LED電壓時（例如3.0 V電源和2.5 V LED電壓）：該電壓會隨著溫度或電源電壓的變化而明顯變化。
作為一名優秀的設計師，您需要考慮最壞的情況，并確保LED仍會在一個極端下點亮，并且在另一個極端下不會被太硬地驅動（典型的小型LED能夠處理最大數量的LED）。 30 mA連續電流）。
LED串聯

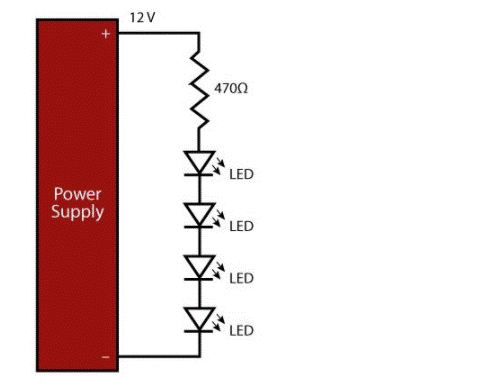

如果您有多個同時點亮的LED，則最好將它們串聯放置，以使相同的電流固有地流過所有LED。在這種情況下，LED電壓會相加。因此，請確保電源電壓足夠高，可以為整個燈串供電。
LED并聯
LED絕不能直接并聯連接，因?yàn)樗鼈儗⒉粫?huì)平均分擔電流。相反，應在每個LED上串聯一個電阻，以設置每個單獨LED中的每個電流。
LED驅動器IC

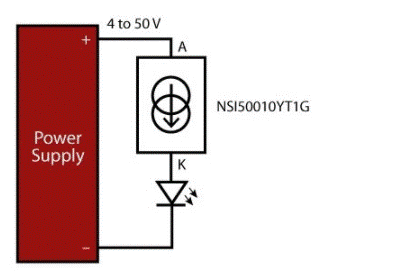

當然，理想的解決方案是用電流源驅動LED。各種IC可用于以恒定電流驅動LED（甚至串聯成串）。這樣，LED的VI特性就變得至關重要。最簡單的此類IC之一是ON Semi的NSI50010YT1G，這是一種2引線電流源，與LED串聯放置，并且不管LED和電源電壓（IC兩端的電壓）如何，均將電流調節為10 mA。必須介于1.8 V和50 V之間）。
許多LED驅動器IC都會提高電源電壓，這在您使用單節電池進行操作時會非常好，尤其是在充電結束時其電壓開始下降時。
確定LED極性

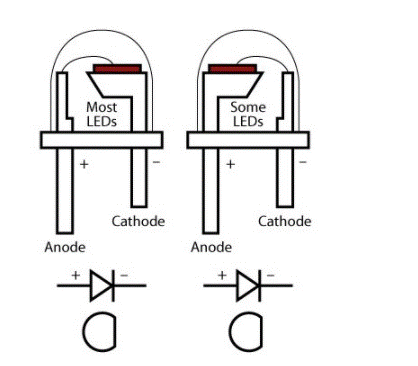

在討論LED時，需要注意一些事項。通常認為，您可以通過查看LED的內部結構來判斷LED的極性：“ LED芯片安裝在作為陰極一部分的架子上”。也許。對于大多數LED（并非并非所有LED）而言，這都是正確的。
通過查看來確定圓形含鉛LED極性的僅有兩種方法是：
陽極引線較長（假設尚未切斷）
圓形鏡體在陰極引線的作用下具有平整的斑點
這是一個帶有5個LED的板的示例，所有LED的陰極都在左側。在右側的4個LED中，架子在陰極上。在左側（紅色）的LED中，架子在陽極上。如有疑問，您始終可以在DIODE范圍內使用DVM來查看LED朝哪個方向發光。
