【導讀】當在音頻范圍內的頻率下工作時，某些表面貼裝電容器會表現出噪聲。最近的設計使用10μF，35V X5R 1206陶瓷電容器，該電容器會產生明顯的聲音噪聲。要使這樣的板靜音，可以使用Murata和Kemet等制造商的聲學靜音電容器。
當在音頻范圍內的頻率下工作時，某些表面貼裝電容器會表現出噪聲。最近的設計使用10μF，35V X5R 1206陶瓷電容器，該電容器會產生明顯的聲音噪聲。要使這樣的板靜音，可以使用Murata和Kemet等制造商的聲學靜音電容器。不幸的是，它們往往比標準零件成本更高。另一種選擇是使用具有更高額定電壓的電容器，這可以降低噪聲。這些零件也可能比標準電容器貴。第三種方法是對PCB（印刷電路板）進行物理更改。
施加電壓時，陶瓷電容器會膨脹，而降低電壓時，陶瓷電容器會收縮。隨著電容器尺寸的改變，PCB會彎曲，這是因為電容器的端部通過焊料機械地耦合到PCB上（參考文獻1）。
用您獨特的設計讓工程界贊嘆不已： 設計理念提交指南

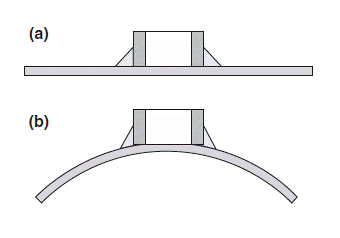

圖1a顯示了沒有施加電壓的電容器，圖1b當您向電容器施加電壓時，顯示了PCB彎曲的夸大情況。施加電壓會使PCB像揚聲器一樣工作。牢記這一事實，請考慮兩種改善情況的方法。第一種技術相對簡單：如果您的電路使用一個電容器，則用兩個并聯電容器替換，每個電容器的容量為噪聲電容器的一半。這種方法使您可以在板的頂部放置一個電容器，而在板的底部放置另一個電容器。電容器彼此直接位于上方，并且它們的方向相同。當上部電容器試圖使電路板向下彎曲時，下部電容器試圖使電路板向上彎曲。這兩個應力趨于相互抵消，PCB產生的聲音很小。
圖1 施加電壓時，陶瓷電容器會膨脹；降低電壓時，陶瓷電容器會收縮。

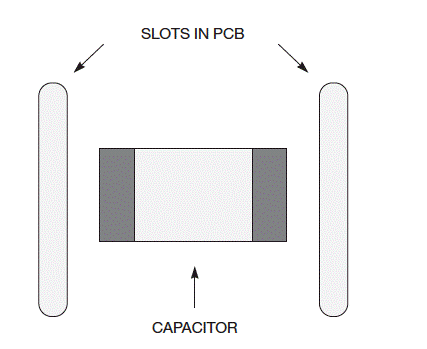

添加第二個電容器會增加成本，但不及將噪聲電容器替換為可能不會產生噪聲的電容器要多。Digi-Key的陶瓷電容器售價約為27美分（1000）。Kemet的KPS系列靜音部件的價格約為1.50美元。第二種方法涉及在PCB的電容器兩端附近制作一個插槽（圖2）。當電容器膨脹和收縮時，它僅使PCB的一小部分彎曲，這將減少噪聲。
圖2 添加第二個電容器會增加成本，但不及將噪聲電容器替換為可能不會產生噪聲的電容器要多。
五個并聯的10μF，25V陶瓷電容器的測試表明，在PCB的頂部放置三個電容器，在底部放置兩個電容器可以將噪聲降低14 dBA（聲學分貝）。在五個電容器的兩側布線一個槽可以將噪聲降低15 dBA。兩者都大大降低了噪音。Murata JG8系列電容器可將噪聲降低9.5 dBA。結合這些技術應進一步降低噪聲。
