中心議題：
- M12連接器配置非常簡單
- 能承受惡劣工況的現場總線
- 超越一般電纜的界限
在當今的工業通信系統中，有現場總線系統和工業以太網兩種方式可供選擇。無論是工業以太網還是現場總線，最終對通信系統有決定作用的是，敷設在生產現場的電纜及導線的連接方案。
工業通信是經常被要求在惡劣的環境中進行的通信聯系。因此，用戶在選擇通信系統元器件時，除了要注意到數據傳遞方面的技術性要求之外，還要注意環境條件的影響?，F場總線組織也對此做出了一些規定，例如在電氣控制柜內及電氣控制柜外的有關規定。屏蔽電纜以及接地系統和電位平衡系統等，對網絡的可靠性有著重要的影響。正是基于這一原因，現場總線組織對系統中元器件的檢驗和合適的電纜連接技術做出了相應的規定，并制定了相應的技術規范。若沒有符合規定的電位平衡系統，或者沒有合理的EMV電磁兼容性連接，操作會產生意想不到的超高電壓情況，因此合理的光纖連接是非常有意義的事情。
現場總線系統中，在信號傳輸距離范圍內每一個接收器都能接收到每一次發送出來的信號。每一個收到信號的接收器都可以把信號通過并行電路傳遞給安裝在任意地點的信號接收器。發射的信號就是這樣向外傳遞，為了避免信號的“反射”，電纜的兩端必須各有一個終端電阻（圖1）。這種現場總線系統要求采用的是線性拓撲技術。

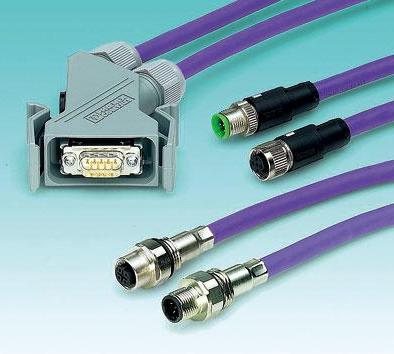

圖1 現場總線連接器利用一進、一出兩個通道和可開關控制的終端電阻，可構成線性結構的網絡
M12連接器配置非常簡單
通常情況下，用戶都要求連接器帶有終端電阻，能夠有效防止電纜電阻不匹配所引起的信號反射。這樣，用戶在設備更換時只需更換一個開關即可，無需再像以前那樣進行費時費力的安裝。在現場總線系統的調整試運行和故障查詢時，總線也能夠系統并逐步地進行接通和斷開。此時，預制好的電纜對于簡化整個調試和查找是非常有意義的：當儀器帶有的三通分配器既有信號輸入的電纜也有信號輸出的電纜時，用戶可以在現場打開包裝就地安裝。這種方便的電纜配置方式在M12 連接器中是最常見的。
圖2 從固定到柔性的安裝，這就是新一代Terminal Outlets連接器
[page]
而以太網基礎的系統則不同，它們采用的是電纜最大長度為100m的點對點通信方式。這里，生產加工技術的自動化與辦公室的通信自動化有著明顯的區別。在辦公自動化中設備可以使用預制電纜，在生產自動化中設備則必須現場配置電纜。無論用戶使用的是安裝在墻壁上的插座，還是儀器與儀器件的電纜直接連接，所有的電纜都必須在生產現場就地制作。為此，Phoenix Contact公司提供了大量的成套組件供選用，其能夠提供各種合適的解決方案。對于銅質導線的安裝，RJ45、第二代M12 Quickon型連接器，以及全新Terminal Outlets是非常合適的連接元器件（圖2）。它們采用了快速連接技術，使用戶能夠無需專用工具便可完成快速、經濟和可靠的電氣連接（圖3）。其應用范圍涵蓋了所有的以太網傳輸領域，從現場總線，例如Profinet現場總線和Ethernet/IP現場總線，直至千兆級的以太網。
圖3 按入電纜芯、剪斷，且蓋好防護蓋：無論是RJ45還是M12連接器，它們都能夠實現快速且可靠的安裝
能承受惡劣工況的現場總線
可以這樣說，所有可行的系統都可以使用LWL光纖電纜。根據距離的不同，LWL光纖電纜中使用的纖維種類也不同，例如Ob GOF、PCF或POF。同時，適用于不同電纜的連接器品種規格也是應有盡有；并且，它們承受機械負載的能力也都大有提高。振動、抖動和不同的溫度，都可引起電纜徑向和軸向的光學位移。這些都要求插接連接器有著更高的光纖緩沖性能，而這將會帶來所傳遞的光功率下降，或者沒有光學信號傳輸的可能性。
由Phoenix Contact公司研發生產、結構非常堅固的SCRJ連接器，能夠勝任在工業企業惡劣的生產環境中工作。其緊湊的結構能夠毫無問題地集成到開關控制設備和儀器中，適用于各種光纖類型，可靠而迅速的開關方式使設備在生產現場的安裝使用更加簡單。例如，用POF光纖能夠在簡單的所謂“Cut- Tools”的幫助下完成在SCRJ連接器中的連接，無需長時間進行拋光。另外，在調整試車和故障診斷時，標準化的SCRJ比應用廣泛的SC連接器有著更好的兼容性。
超越一般電纜的界限
一般來講，結構化設計的電纜對機床和設備制造的靈活性沒有影響?，F場總線組織克服了一般電纜的界限，完成了全新創舉。例如，Profinet現場總線實現了靈活的拓撲網絡技術，完成了各個主動式現場總線儀器設備之間電纜連接的簡化。只需遵循簡單的規則就可以構建一個網絡，無需復雜的設計計算。一條長度為100m的通道即可由預制電纜來連接，也可由非預制電纜來連接，或者按照任意的組合共同構成一條通道。通信通道中的連接器是多種多樣的，簡化了現場總線設計模式，首先使用一個導線橫截面積比較大的電纜（美國線規AWG 22號粗細的電纜），與傳統的八芯雙絞線電纜相比較，這種新型的Profinet電纜采用了結構優化的扭絞四芯電纜：內部的四股絞線都扭絞在了一起。為了保障不受干擾，所有電纜都帶有屏蔽，并與Profinet現場總線定義的連接器保持最佳的性能匹配。
