【導讀】SGM61012/SGM61022是一顆低壓同步降壓型DC-DC轉換器芯片，采用了圣邦微電子全新研發的AHP-COT（Adaptive Hysteresis and Pseudo-Constant On-Time Control）架構（專利審查中），具有超快的負載或線電壓瞬態響應特點。
為了適應電池供電及功耗敏感型系統的應用，SGM61012/SGM61022可選取深睡模式從而有效降低系統待機功耗。將MODE邏輯置為“高”，芯片在極輕載或空載時自動進入深睡模式（Deep Sleep Mode），典型靜態工作電流為9μA。置MODE為邏輯低，進入節能模式（Power-Save Mode），典型靜態工作電流為25μA。即使在深睡模式中，SGM61012/SGM61022依然擁有超快瞬態響應的優秀表現。
SGM61012/SGM61022支持2.3V至5.5V電壓輸入和0.5V至4V電壓輸出，最大持續輸出電流分別可以達到1.2A和2A，輸出電壓精度全溫度下低于±2.7%。芯片內置了實時過溫保護功能和逐周期最大電流檢測功能，可在短路和過載情況下起到安全有效的保護。
圖1 SGM61012/SGM61022典型應用電路
圖2 SGM61012/SGM61022架構簡圖
典型特征
● AHP-COT架構，超快速瞬態響應；
● 2.3V至5.5V寬輸入電壓范圍；
● 集成119mΩ和80mΩ MOSFET，用于1.2A/2A連續輸出電流；
● 關斷電流小于1μA；
● 節能模式典型靜態電流25μA，深睡模式典型靜態電流9μA；
● 輕載工作于自動降頻的非連續導通模式（DCM），中高負載工作于2MHz的連續導通模式（CCM）；
● 隨負載變化可以實現脈寬調制（PFM）與脈沖頻率調制（PWM）平滑過渡；
● 100%的占空比開啟功率管；
● 內部環路補償；
● 2.8A/3.5A高側MOSFET的過流保護；
● +160℃過溫保護；
● -40℃至+125℃工作溫度范圍；
● TDFN-2×2-8AL綠色封裝。
核心特點
● AHP-COT控制架構實現超快的負載瞬態響應，保證VOUT較小的電壓降。
圖3 SGM61012 5mA-1A及50mA-1A負載瞬態響應波形

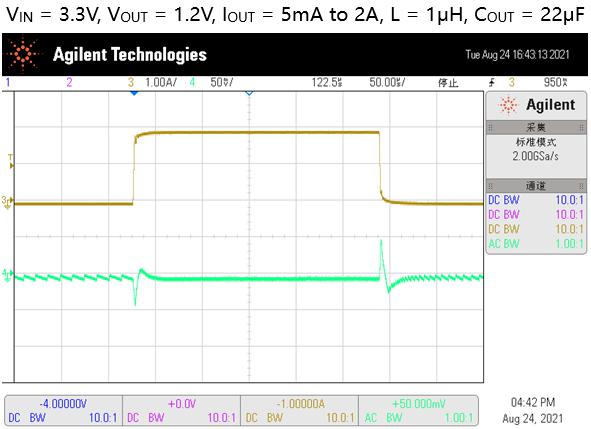

圖4 SGM61022 5mA-2A及50mA-2A負載瞬態響應波形
● AHP-COT控制架構也能實現超快的線電壓瞬態響應，保證VOUT較小的電壓降。
圖5 SGM61012/SGM61022超快的線電壓瞬態響應
● 穩定的系統工作狀態無論在CCM還是在DCM中都能保證較小的輸出電壓紋波。
SGM61012 CCM
SGM61022 CCM
圖6 SGM61012/SGM61022 CCM
圖7 SGM61012/SGM61022 DCM
● 理想的工作效率。
圖8 SGM61012/SGM61022不同條件下的效率表現
● 當負載漸變時，可實現輕載PFM模式與中等負載PWM模式的平滑過渡，可始終保持較小的輸出電壓紋波。
圖9 SGM61012/SGM61022 PFM模式與PWM模式切換
