【導讀】首先選擇適合通過高頻大電流的Litz線，建議選擇大于100股以上的Litz線。然后選擇高頻低損耗磁環，體積能夠容得下繞制電感所需要的匝數。
01 如何自行繞制高頻線圈
昨天有參加 全國大學生智能汽車競賽[1] 中 無線節能賽題組[2] 的同學在公眾號（TSINGHUAZHUOQING）提問：
問題1： 卓大大，為什么我們的 LCC[3] 充電把電容充滿要一分半（90秒）？桌大大這是為什么??？

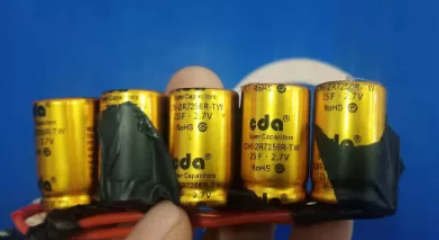

▲ 圖1 車模儲能法拉電容

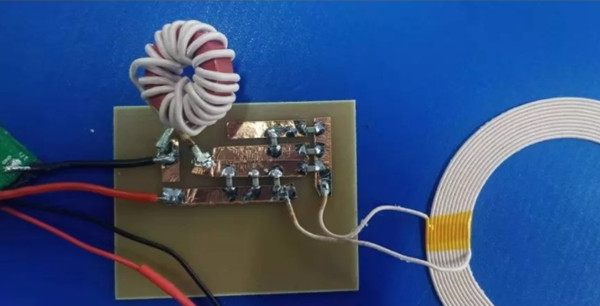

▲ 圖2 LCC補償回路與接收線圈

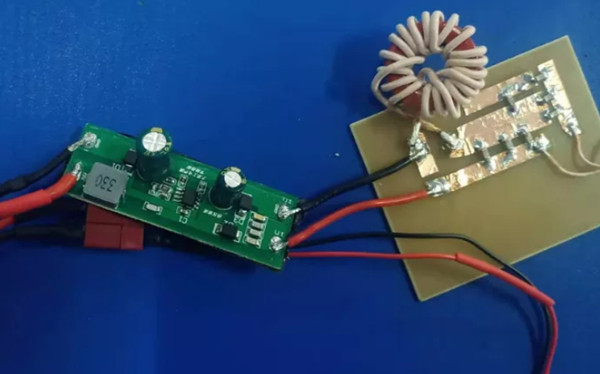

▲圖3 接收線圈中的LCC補償回路
問題2： 卓大大，如何自己繞一個2.2uH的線圈？
02 充電時間
針對第一個問題，電容充電時間。根據電容特性可知，電容上的電壓等于電容電荷Q除以電容容量：
如果使用恒流
充電，那么充電時間就等于
。
充電，那么充電時間就等于。根據所使用的電容，是由五個25F（2.7V）的電容串聯形成5F（13.5V）的電容。如果充滿電666需要一分半鐘（90s），那么可以求得充電電流平均為：

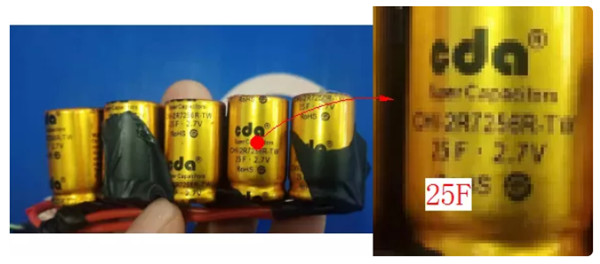

▲ 儲能電容為5個25F的電容串聯
這說明充電電流太小了。如果使用在 火中取栗[4] 推文中的LCC補償方案，達到5A的充電電流，則充滿12V的電只需要12秒左右。
所以主要問題出現在你所制作的LCC的網絡補償中。
03 LCC補償網絡
從發送過來的照片來看，你使用了 粘貼銅箔制作了建議的實驗電路[5] ，這是對的，不使用面包板[6] 進行測試是因為面包板不適合做大電流，高頻率的電路測試。
那么影響LCC接收效果的主要原因可能包括：
● LCC網絡的參數計算；
● 制作LCC的器件容量，包括串聯電感
● 肖特基整流橋器件，以及整流形式；
● 電路板的制作
首先，根據【圖2】所顯示的整流濾波電路，你采用的還是以前的 無線節能組[7] 的接收板，采用 倍壓整流[8] 方式對接收電能進行整流。比起全橋整流來講，倍壓整流效率低，這個結論在 火中取栗[9] 中的測量結果得到驗證。所以建議將接收電路修改成全橋整流。
第二部分就是檢查LCC網絡器件的的參數是否符合設定的150kHz下計算出的參數。如果參數不對，不僅會增加靜態功耗，也會降低輸出電流。建議根據 經過標定后的ESP32對于節能信標組充電過程測量[10] 設計方案給出的計算過程進行計算：

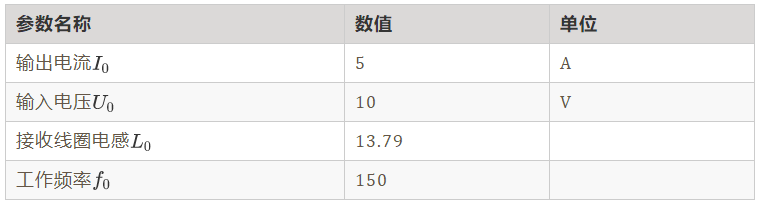

【表3-1 設計條件】

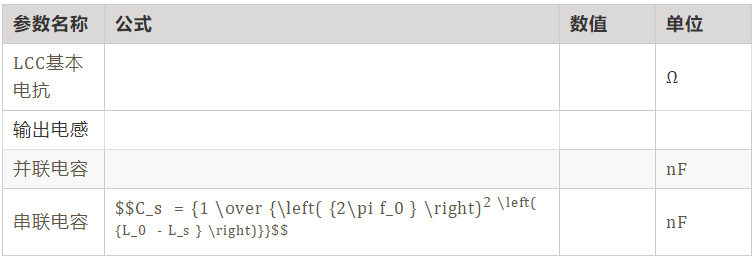

【表3-2 參數計算】

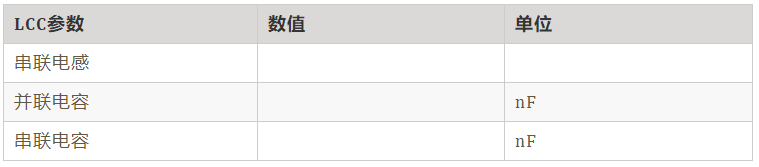

【表3-3 實際參數】
04 繞制LCC電感
首先選擇適合通過高頻大電流的Litz線，建議選擇大于100股以上的Litz線。然后選擇高頻低損耗磁環，體積能夠容得下繞制電感所需要的匝數。

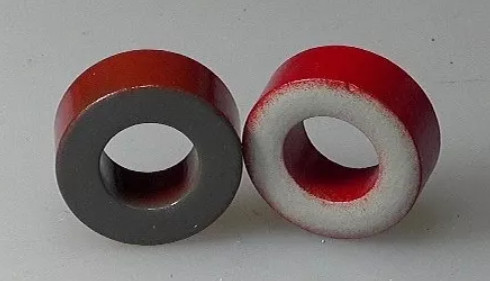

▲ 用于測試的T106-2磁環
剩下就是需要確定繞制多少圈Litz。
根據 環形電感計算公式[11] :
◎ 其中參數：
：電感量（H）
：感應系數
：匝數感應系數
本可以從購買到的高頻電感數據手冊中查到。如果沒有查到，也可以通過實際測試獲得。
本可以從購買到的高頻電感數據手冊中查到。如果沒有查到，也可以通過實際測試獲得。比如使用多股軟銅絲線先在磁環上繞制若干圈
（比如10圈），然后測量對應的電感量：
。那么該磁環的感應系數就可以計算出來：
（比如10圈），然后測量對應的電感量：。那么該磁環的感應系數就可以計算出來：
請注意，如果繞制的匝數不多，實際電感量還與繞制線圈在磁環上的分布密集與松散的情況有關系。
總結
制作一個良好的無線電能收割裝置，需要從器件的參數、性能、制作工藝等各方面降低損耗，才能夠將無線電能服服帖帖的裝進儲能法拉電容。
