【導讀】在上一篇文章中分享了一款用于調節低輸出電壓隔離式電源的簡單電路。然而，如果您使用的是具有極低輸出電壓的非隔離式電源那又該如何呢？您可能會做的第一件事就是花一天時間在互聯網上尋找一款參考電壓低于您所需要輸出電壓的控制器。如果輸出電壓是 0.8V 或者更高，那么找到合適的控制器可能問題不大。但如果低于 0.8V，您的選擇余地就將變得非常有限。不過可以采用兩個其它組件來避開這一限制。
如圖 1 所示，您所需的一切就是一個外部參考和一個用來向該參考提供偏置電流的電阻器。要讓這種方法行之有效，外部參考電壓必須高于控制器的內部參考。控制器現在可通過連接外部參考的反饋分壓器和輸出電壓來實現將輸出調節為低于內部參考的電壓。

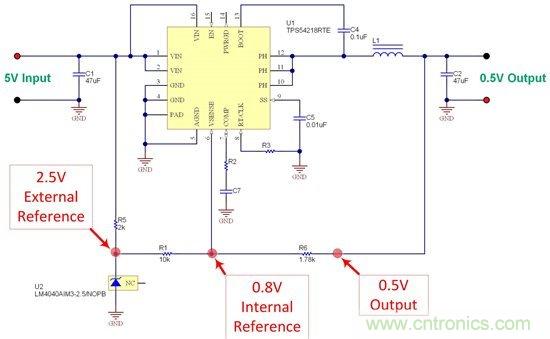

圖 1.該 0.5V 降壓穩壓器電路說明了控制器怎么能夠用于將電壓調節為低于內部參考的電壓值。
外部參考會影響輸出電壓的精確性。如果應用要考慮這種影響，您可能需要使用 0.1% 誤差精度的參考，這比普通 1% 及 2% 參考成本要高一點。一些控制器甚至有輔助偏置軌節點，其可用于取代外部參考。但要非常小心，因?yàn)檫@些輔助電軌傾向于非常寬松的穩壓。
另外，不要忘了檢查控制器的最小可控接通時間，尤其是高開關頻率的設計。隨著輸入與輸出的比例變得非常小，這會成為一個限制因素。為了避開這種限制，可能通常需要降低開關頻率。
