【導讀】555定時器，從誕生到現在，銷量過百億，電路設計從沒有大改變，可以說是歷史上最成功的芯片。
NE555雙極型時基電路（555的第一代）是1972年美國Signetics公司研制出的。設計原意是用來取代體積大，定時精度差的熱延遲繼電器等機械式延遲器。但該器件投放市場后，人們發現這種其應用遠遠超出原設計的使用范圍，用途之廣幾乎遍及電子應用的各個領域。
1974年，Signetics公司又在同一基片上將兩個雙極型555單元集成在一起，取名為NF556。
1978年，Intelsil研制成功CMOS型時基電路ICM555、1CM556，后來又推出將四個時基電路集成在一個芯片上的四時基電路556。
由于采用CMOS型工藝和高度集成，使時基電路的應用從民用擴展到火箭、導彈、衛星、航天等高科技領域。
于是，全世界各大半導體公司也競相仿制、生產，直到今日。不過，所有雙極型產品型號最后的3位數碼都是555，所有CMOS產品型號最后的4位數碼都是7555。而且，它們的功能和外部引腳排列完全相同。
在四十多年的時間里，全球的電工們，前赴后繼，用555實現了一個又一個應用電路。下面，就為大家展示555都能做什么。
555放大器電路

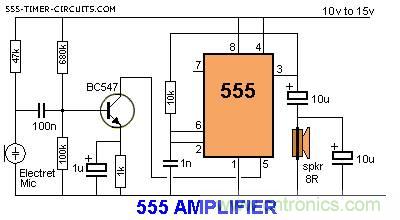

555可被用做放大器，工作模式非常類似于PWM。

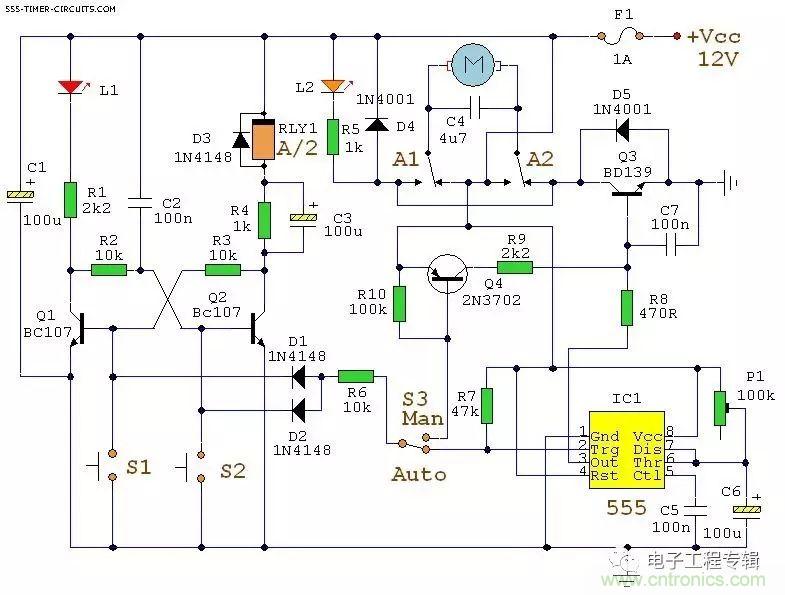

自動窗簾關閉機
摩托車轉向信號控制
要控制兩邊的轉向信號，需要兩個電路。

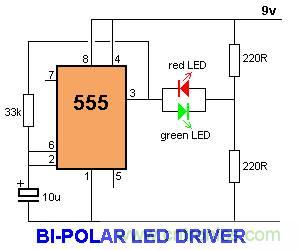

雙極型LED驅動電路
這個電路能驅動交替閃動紅綠色的LED燈。

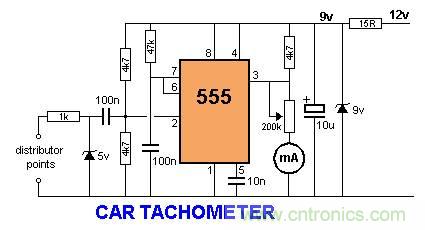

汽車轉速表
555在電路被配置成單穩態。

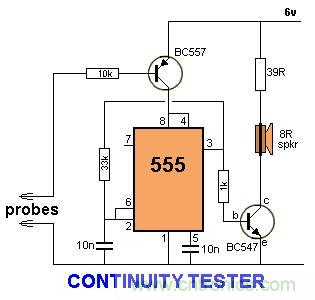

持續性測試儀
這個電路能探測低電阻和高電阻，并控制麥克發聲。

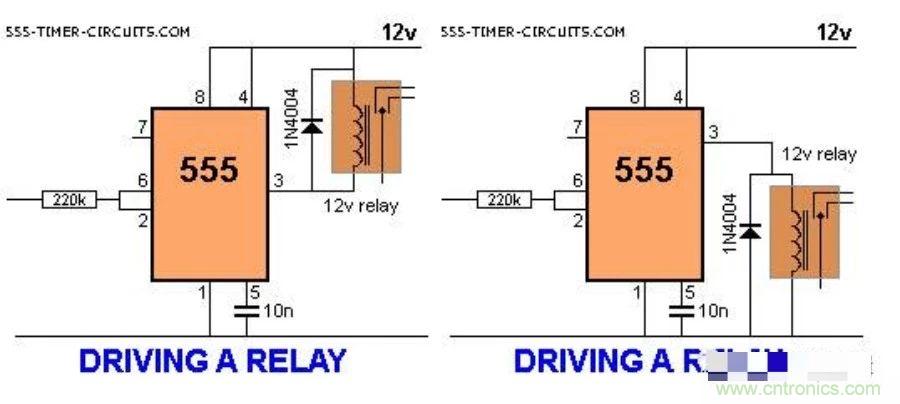

繼電器
當管腳2和6連接起成為輸入，芯片只需1μA來激活輸出。

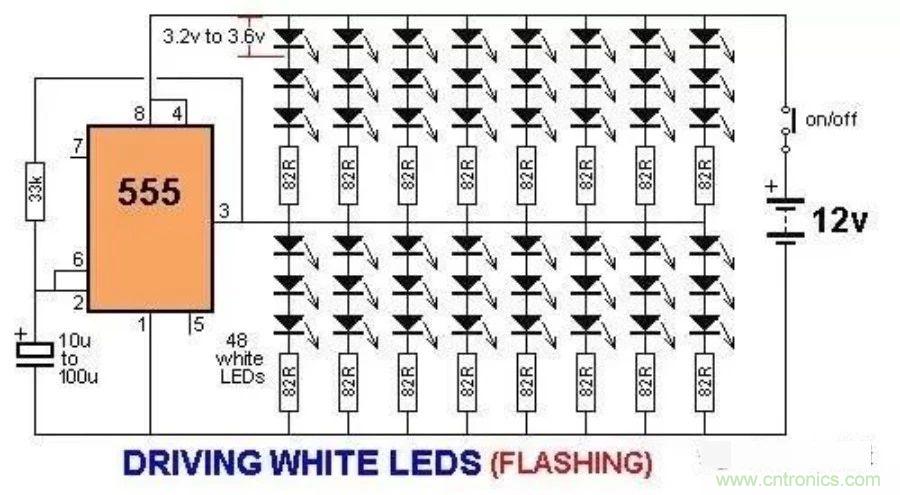

白光LED串驅動
偽裝式報警器

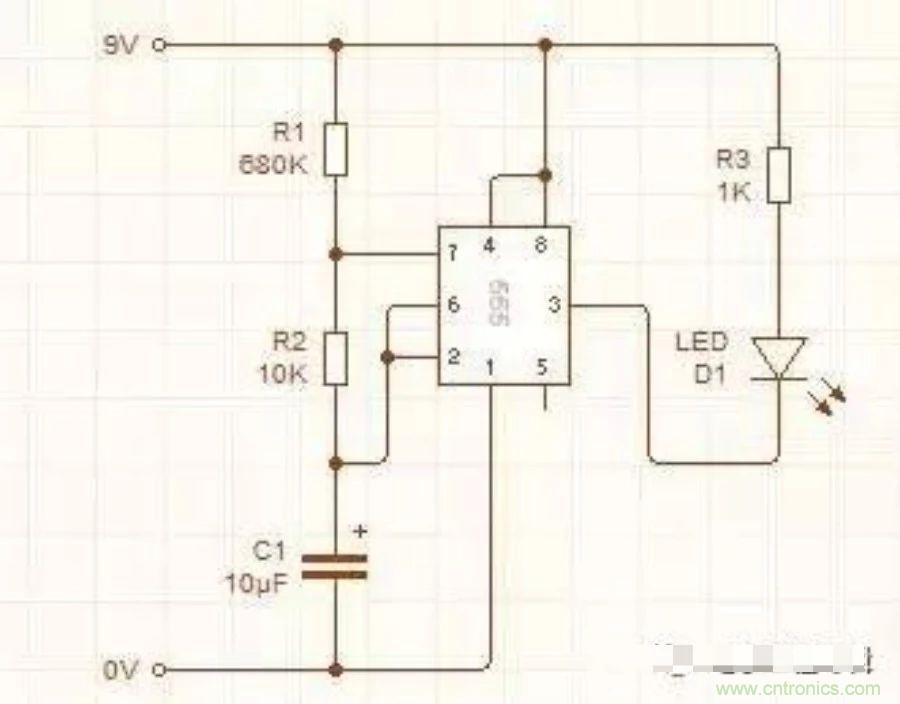

閃光式LED

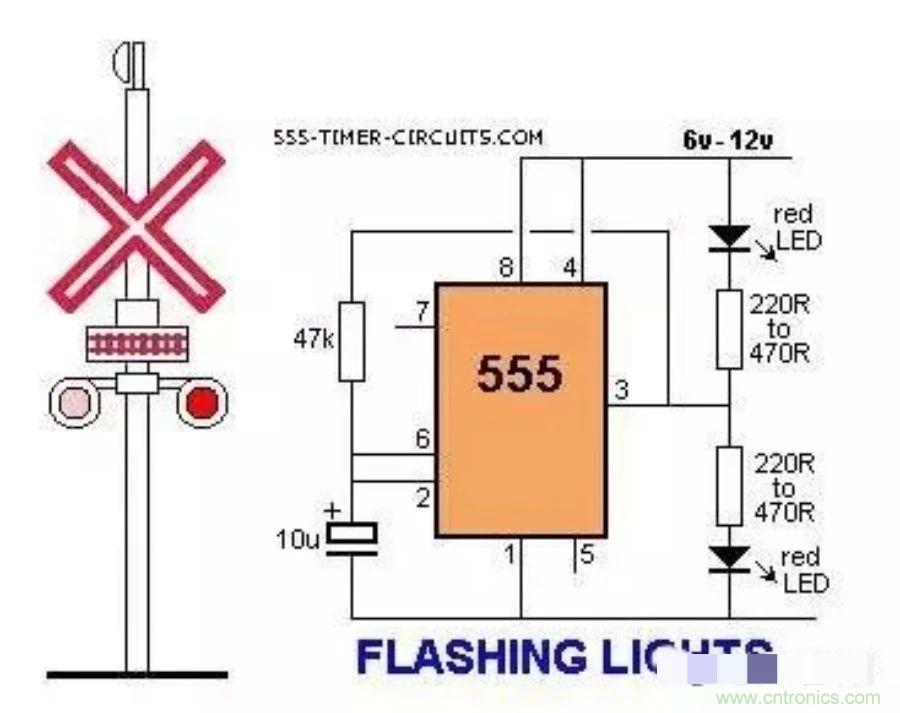

閃光式鐵路信號燈

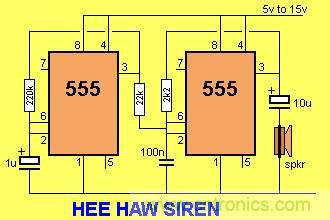

鳴叫式警報器

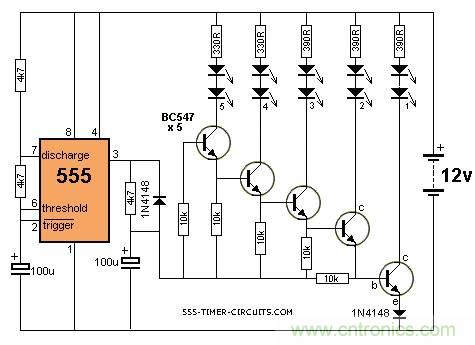

霹靂游俠戰車前燈
通過555和4017控制多路LED交替閃爍。
模擬激光器
這個電路能產生像激光槍的聲音，并以5Hz來閃爍一個白光LED。

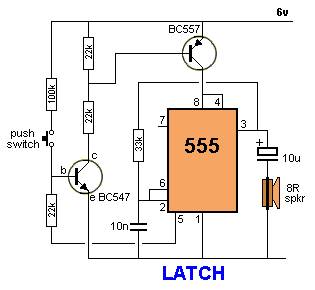

鎖存電路

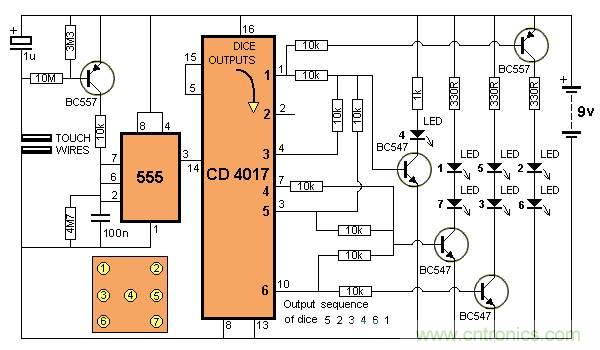

LED骰子
LED調光器
這個電路能調制一個或多個LED的亮度，范圍是5%～95%。
光探測器
機槍（能模擬機槍的聲音）

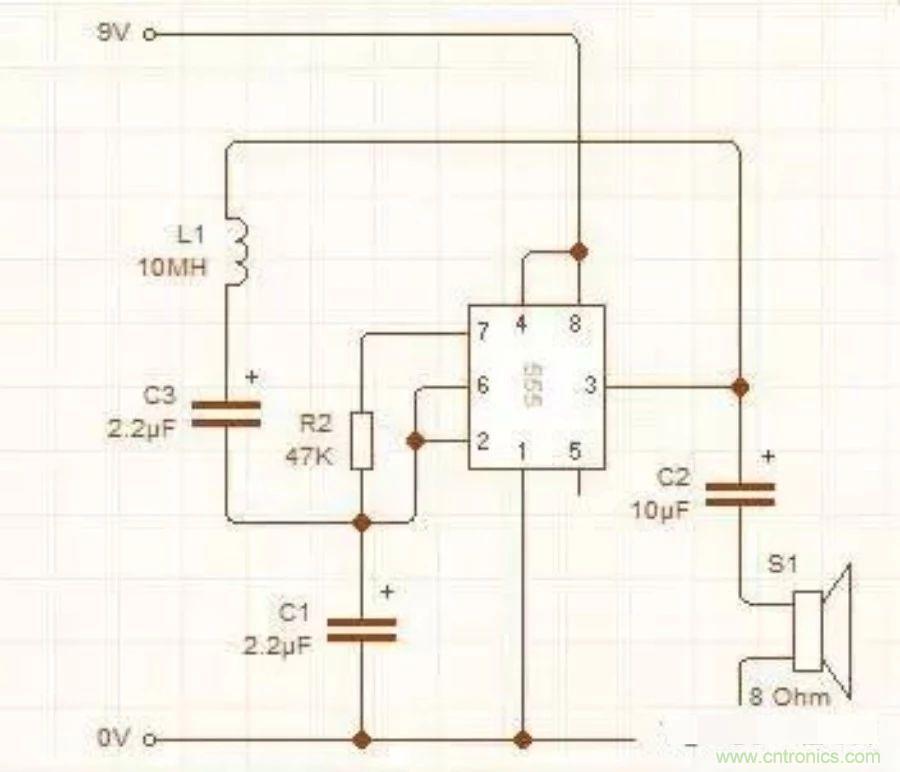

金屬探測器
這個電路能探測出金屬和磁鐵。

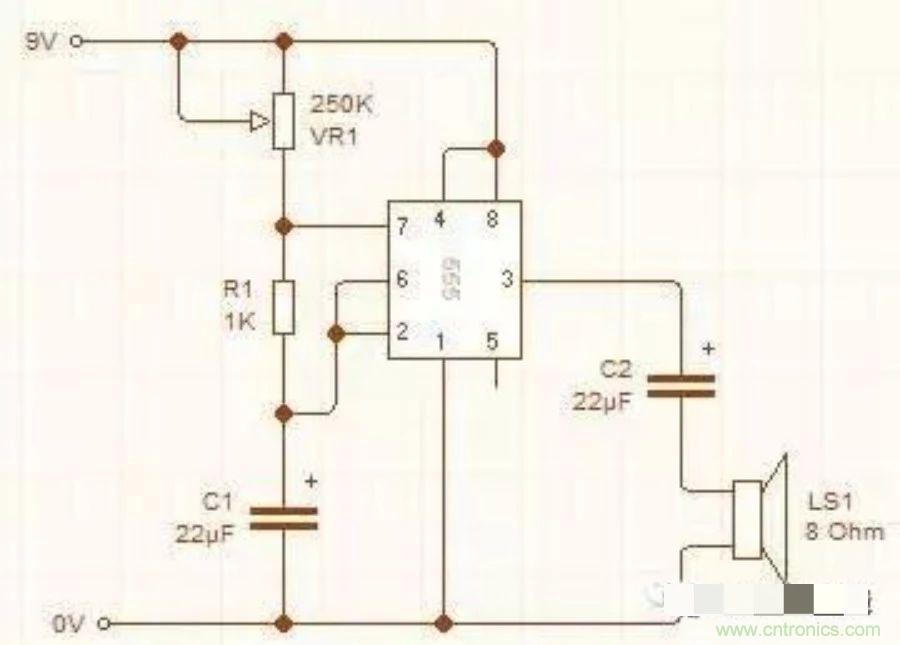

節拍器
音頻驅蚊器
這個電路產生的音調高于人的聽力范圍，但是需要一個響應為15KHz的壓電薄膜。

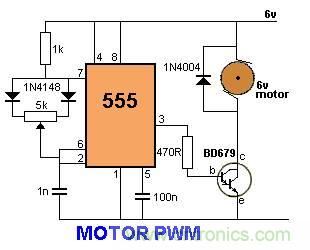

電機PWM控制
電機的轉速由電路控制，范圍是5%～95%。

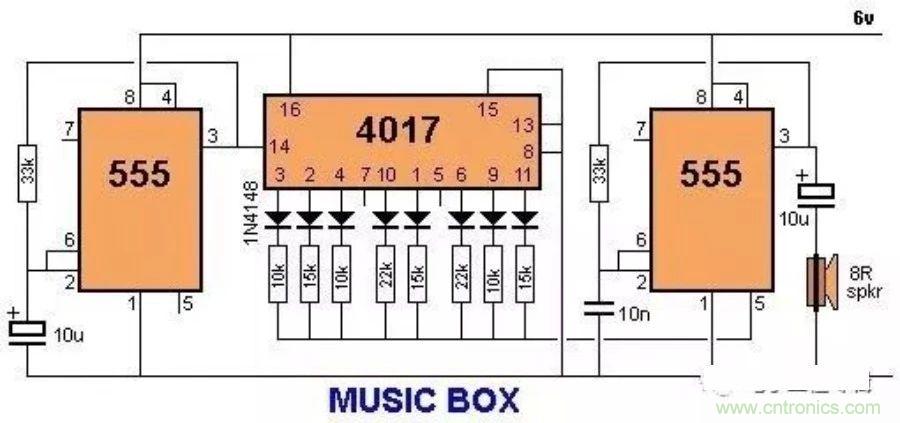

音樂盒子
這個電路能產生10種不同的音調，調節管腳5上的電壓可以控制音量。

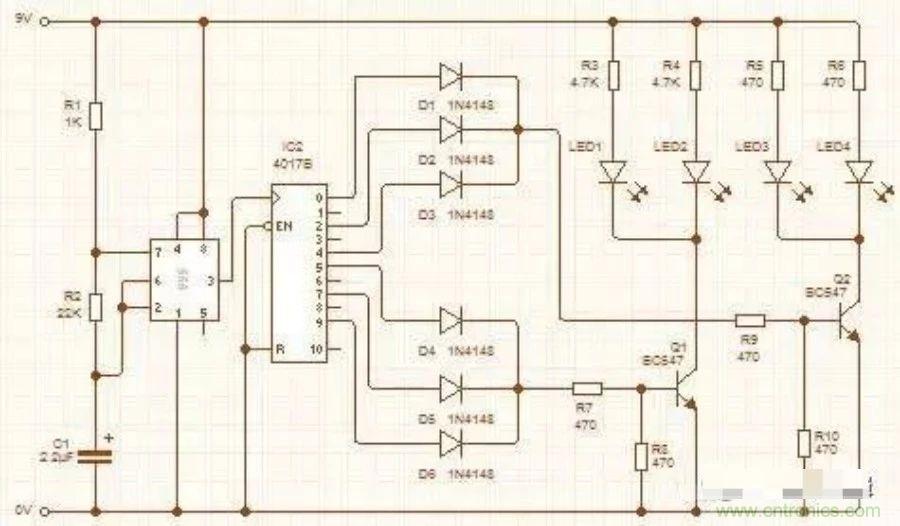

警燈
這個電路讓左邊的LED閃3次，然后是右邊閃三次，接著重復。在這個電路中，555會通過管腳3產生連續的方波。

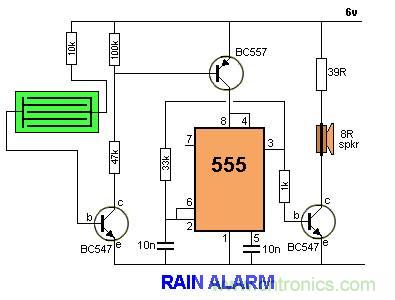

雨水報警電路
在濕度傳感器探測到雨水前，這電路不消耗電流。

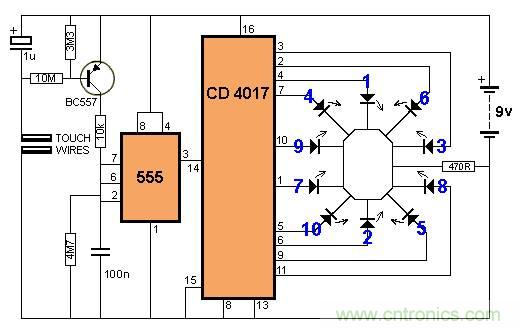

輪盤電路
當手指碰到感應線的時候，電路讓LED依次點亮，產生旋轉的效果。手指移開，旋轉降速，最終停止。

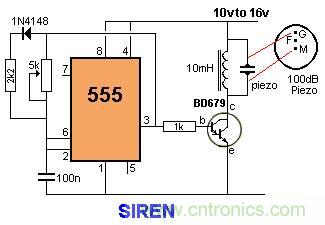

100dB警笛
這是一個非常響的報警器，如果在屋里使用了兩個壓電陶瓷開關，小偷將不會知道聲音是從哪里來的。

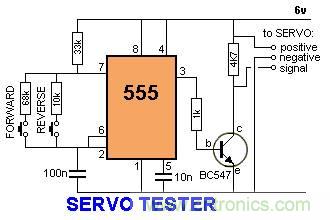

伺服檢測電路
這個電路能控制伺服電機順時針或逆時針轉動。

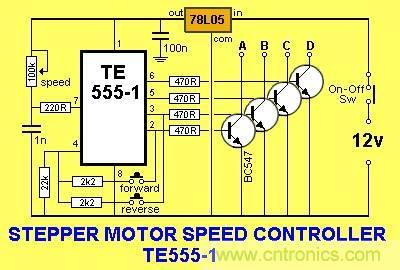

步進電機控制電路
電機轉動的方向取決于前進和倒退兩個開關。

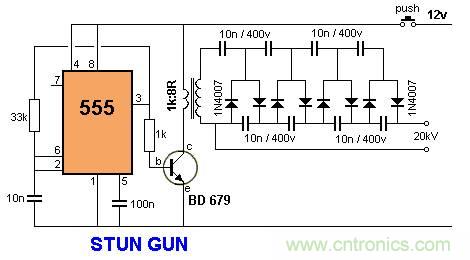

電擊槍電路
這個電路能產生很高的電壓，使用時要非常小心。

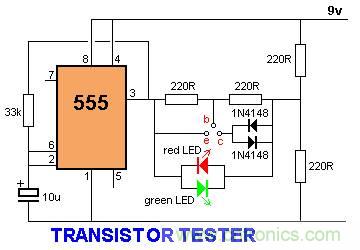

三極管檢測
555工作在2Hz，當電壓是一個方向時，一個LED點亮；三極管開路，所有的LED都將閃爍，三極管短路，所有LED都不亮。
