【導讀】氧化鋯傳感器是使用穩定的氧化鋯陶瓷的氧離子傳導特性在650℃或更高的環境中設計的。在一定的溫度條件下，如果氧化鋯塊體陶瓷兩側的氣體中存在不同的氧分壓（即氧濃度），則氧化鋯陶瓷內部會發生一系列反應，并且氧離子遷移。
氧化鋯傳感器原理是使用氧化鋯陶瓷敏感元件測量各種加熱爐或排氣管中的氧勢，并根據化學平衡原理計算相應的氧濃度，以監測和控制爐內的燃燒空氣比，以確保產品質量。并且測量元件具有廢氣排放標準，廣泛應用于各類煤燃燒、燃油燃燒、燃?xì)馊紵葼t內氣氛控制。它是目前測量燃燒氣氛的最佳方式，結構簡單?？焖夙憫?yīng)、易于維護、易于使用、精確測量。氧化鋯傳感器用于燃燒氣氛測量和控制不僅可以穩定和提高產品質量，優勢還在于縮短生產周期并節省能源。
氧化鋯傳感器是使用穩定的氧化鋯陶瓷的氧離子傳導特性在650℃或更高的環境中設計的。在一定的溫度條件下，如果氧化鋯塊體陶瓷兩側的氣體中存在不同的氧分壓（即氧濃度），則氧化鋯陶瓷內部會發生一系列反應，并且氧離子遷移。此時，可以通過二氧化鋯兩側的引出電極測量穩定的毫伏級信號，我們將其稱為氧勢。
氧化鋯氧化鋯傳感器遵循能斯特方程：其中E是氧化鋯傳感器輸出的氧勢（mv），Tk是爐內的絕對溫度（K），P1和P2是兩側氣體的氧分壓，二氧化鋯。在實際應用中，將二氧化鋯的一側引入已知氧濃度的氣體（通常是空氣）中，我們將其稱為參考?xì)怏w。另一方面是要測量的氣體，這是我們想要檢測的爐子中的氣氛。氧化鋯氧化鋯傳感器輸出的信號是氧勢信號。通過能斯特方程，我們可以得到氧氣分壓與爐內氣氛中的氧勢之間的關系。
當參考?xì)怏w是空氣時，它可以表示為：其中E是氧化鋯氧化鋯傳感器輸出氧勢; Tk是爐內的絕對溫度; P02是爐內的氧分壓。我們的氧化鋯傳感器產品配有自加熱裝置。溫度通常保證在700℃，因此TK值基本恒定，因此爐內的氧分壓濃度可以通過上式直接測量。在工程應用中，標準氣體用于校準氧化鋯傳感器輸出氧勢E和氧分壓濃度PO2之間的對應關系。對于最精確的、，此方法也是最準確的校準方法。

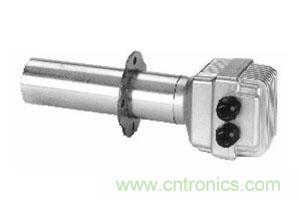

這里推薦常用的英國SST氧化鋯高溫氧氣分析儀（氧化鋯傳感器）-OXY-Flex，可以用于控制鍋爐燃燒系統：
高精度線性輸出；
可配置輸出：4-20mA 和 0-10VDC 或 RS232 COM 口；
可選輸出量程：標準量程 0-25%和 0-100%或在 0-100%模式時可通過 RS232 完全調整；
外部觸發的自動或手動標定；
可以在普通大氣或已知濃度氣力里標定；
周期 3.3VDC 邏輯輸出可以診斷傳感器泵循環好壞；
可選的濾波設置允許適合的快速和動態輸出或慢速穩定輸出。
