本教程重點介紹有關石英晶體的所有內容，石英晶體是電子領域廣泛使用的材料之一。還討論了它的屬性、為什么它在某些設備上高度適用以及它在某些條件下的行為方式。特別是石英晶體作為振蕩器原材料的應用是本文獻的中心內容。
石英晶體是具有壓電特性的機械諧振器。壓電特性（晶體上的電勢與機械變形成正比）允許它們用作電路元件。晶體因其高品質因數 (QF)、出色的頻率穩定性、嚴格的容差和相對較低的成本而被廣泛用作振蕩器中的諧振元件。
晶體模型的基礎知識
石英晶體的電氣模型被建模為與并聯電容并聯的串聯 RLC 分支（圖 1）。串聯 RLC 分支（通常稱為運動臂）對機械石英諧振器的壓電耦合進行建模。并聯電容表示由電極金屬化的平行板電容和雜散封裝電容形成的物理電容。
圖 1 所示的模型適用于基本模式操作。類似的模型也適用于晶體諧振器的泛音操作。泛音模型包括與圖 1 所示元件并聯的附加串聯 RLC 分支。附加泛音 RLC 串聯分支的諧振頻率接近基本串聯諧振頻率的奇數倍。
負載電容

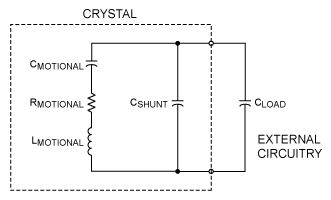

許多晶體振蕩器在晶體和所施加的負載電容的并聯諧振點處工作。負載電容定義為晶體封裝外部、施加在晶體端子之間的有效電容，如圖 2 所示。晶體制造商指定了給定的負載電容以及工作頻率。
使用與制造商指定的負載電容不同的負載電容進行操作會導致相對于制造商指定的頻率出現振蕩頻率誤差。頻率誤差是由于晶體的電容“牽引”造成的。這可以通過并聯組合并聯和負載電容來證明，然后將該總和的并聯加負載電容與動電容串聯組合以形成整體有效電容。
老化
晶體的串聯諧振頻率會隨著時間的推移而緩慢變化。這就是所謂的老化。一般來說，幾年內頻率會發生百萬分之幾的變化。大部分變化通常發生在頭一兩年內。老化通常歸因于晶體質量隨時間的變化。在較高的溫度和較高的振蕩幅度下，老化速度會加快。
雜散模式
不期望的機械共振通常存在于基頻附近。這些“雜散模式”可以建模為與所需基頻 RLC 分支并聯的附加串聯 RLC 分支，其方式與建模泛音操作的方式相同。雜散模式比所需模式具有更大的損耗（振蕩機會更少）；它們通常不會引起晶體振蕩器問題，除非它們的損耗非常低或有源電路受到非常弱的限制。
