【導讀】在互聯網的各大網站上都可以找到使用超再生收音機接收商用調頻電臺的實例。由于電路非常簡單，對實驗室參觀人員特別是小孩來講印象會非常深刻。但如圖1所示的基本單管電路有很多缺點,本設計實例介紹了一種更好的電路。
超再生電路基本上就是一個調幅收音機。通過使用調諧曲線的一邊將調頻改到調幅就能解調寬帶調頻。雖然這是解調調頻信號的一種原生方法，但工作的卻很好。

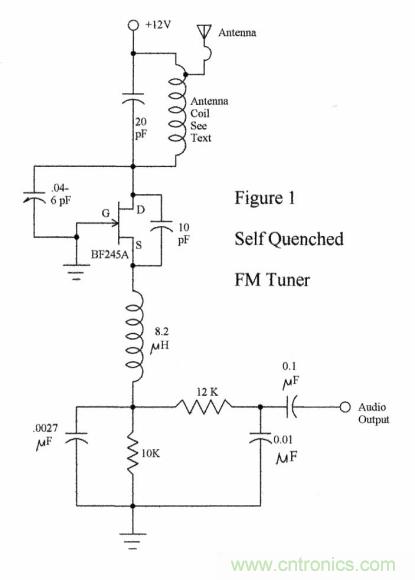

圖 1：自歇振式單管超再生調頻收音機。
超再生調諧器是一種超再生電路，它以超聲波的速率(比如25kHz)進入和退出振蕩狀態。振蕩啟停的速率被稱為歇振頻率。這個頻率應該大于人類聽覺的上限，但應該盡可能低，因?yàn)楦咝耦l率會降低接收機的靈敏度。輸出到RC積分電路的是一系列經脈寬調制的歇振頻率脈沖。最后由積分器將這個脈寬調制信號變換為音頻輸出。
圖1所示電路就是一種自歇振電路。要讓這個電路歇振工作起來是很難的，需要選擇最高增益的晶體管，還需要選擇合適的工作電壓以獲得最佳性能。在自歇振電路中，輸出可能會失真。另外，歇振頻率可能會隨調諧而變化，可能會過高或過低。
增加額外的振蕩器強制電路歇振可以解決這些問題。這種歇振振蕩器使用了雙管非穩定多諧振蕩器。這樣形成了三管電路——對調頻收音機來說仍然是相當簡單的電路(圖2)。歇振電平控制的調節是這里的關鍵，因此在這個位置應該使用一個性能良好的單匝電位器。這種振蕩器的歇振頻率大約是21kHz。

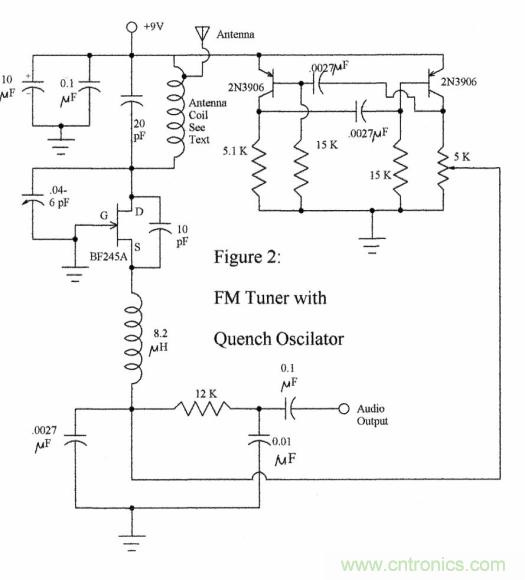

圖 2：采用強制歇振的調諧器。
天線線圈是在1/4英寸骨架上用5匝AWG 18導線隔空繞制成的。繞組的間距是一根導線的寬度，因此你可以在骨架上先緊密地繞上兩個繞組，最后再去除一組。在繞制好后，就可以從骨架上把線圈取下來。在12V電源側的二分之一匝處抽出抽頭連接天線，一米長的導線天線就足夠了，然后用0.04pF至6 pF的電容調諧電臺。
調諧器還需要使用音頻功放。調諧器的輸出電平低于線路電平，因此帶麥克風輸入的放大器是非常有用的。樂器放大器可以很好地工作，因?yàn)樗哂懈咴鲆婕斎搿Ａ硗庖环N解決方案是使用《電子技術設計雜志(EDN)》美國版2011年12月發表的設計實例：用三個分立晶體管搭建運放。這種增益為10的放大器可以將輸出信號提升到音頻線路電平。
我收聽到大部分時間都是在講話的NPR調頻電臺。這個臺有兩個數字附加頻道：爵士/經典頻道，以及高清主頻道，它們都是90.7MHz頻率。這些附加節目和立體聲導頻信號與本文介紹的調頻調諧器接收到的主模擬信號相互間并沒有干擾。
