【導讀】電磁干擾（EMI）已經成為我們生活的一部分，要不要處理呢？許多人認為，電子解決方案的廣泛應用是一件好事，因?yàn)樗o我們的生活帶來舒適、安全的享受，并把醫療服務帶到我們的身邊。但是，這些解決方案同時也產生了具有電子危害的EMI信號。
電磁干擾（EMI）已經成為我們生活的一部分，要不要處理呢？許多人認為，電子解決方案的廣泛應用是一件好事，因?yàn)樗o我們的生活帶來舒適、安全的享受，并把醫療服務帶到我們的身邊。但是，這些解決方案同時也產生了具有電子危害的EMI信號。
EMI信號的源頭各種各樣，其中包括我們身邊常見的一些電子設備。小汽車、卡車和重型車輛本身就是EMI信號的產生器。問題在于，這些EMI源與敏感電子電路位于同—車輛內，會影響音頻設備、自動門控制器以及其他設備。但這類存在于車輛中的EMI噪聲是可以預見的。
然而，對于21世紀的人們無時不刻都在使用的手機來說，情況又如何呢？每一種電子設備都有其優缺點。今天，手機的使用，讓我們可以在任何地點都能夠方便地聯系朋友、家人和商業伙伴。但是，手機也會產生EMI信號，而這還只是問題的開端。手機的發展已超出了其基本的功能，擁有了更多的智能電話功能。這種EMI噪聲對于周?chē)O(shè)備和電路的干擾是完全不可預知的。手機需要依靠高RF能量工作，所以即使達到了相關要求，也可能成為一個意外的EMI源，從而干擾周?chē)舾性O(shè)備工作。
印刷電路板、時鐘電路、振蕩器、數字電路和處理器也會成為電路內部EMI源。對電流執行開關操作的一些機電裝置，在關鍵操作期間也會產生EMI。這些EMI信號不一定會對其他電子設備產生負面影響。EMI信號的頻譜成分和強度，決定了它是否會對敏感型電路產生意想不到的影響。
您可以將某個數字信號的頻譜成分簡化為頻率和上升時間。時鐘或者系統頻率建立電路的時間基準，但其邊緣率形成干擾諧波。圖1顯示了一個10MHz方波的頻譜成分。該10MHz信號的邊緣率為10ns。請注意，圖1中這些諧波的量級隨頻率降低。一般而言，這種信號的潛在EMI為：
fMAX= 1/(πx tRISE)
10ns邊緣率時方程式結果為約31.8MHz。曲線圖顯示，最后一次明顯諧波出現在30MHz。同時，1ns邊緣率時方程式結果為318MHz最大頻率（圖2所示）。如果您的電路易受318MHz頻帶內產生的頻率影響，則EMI諧波可能會使您的電路出現干擾。

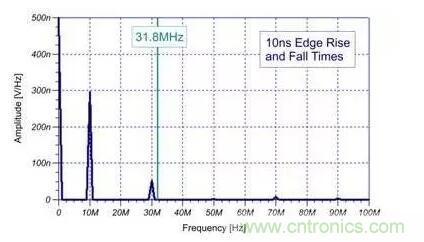

圖1：10ns升降時間信號的模擬EMI信號

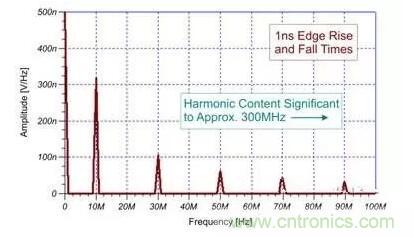

圖2：1ns升降時間信號的模擬EMI信號
實事上，更好的做法是您在源頭消除干擾信號而不讓它通過您的電路。就車輛而言，越來越多的構件開始使用塑料來制造。但是，當您想要找一個低阻抗接地或者實施信號屏蔽時，這就又成了問題。一旦信號傳輸獲得“自由”，它們便“四處游蕩”，從而進入到您的敏感系統中，最終帶來嚴重的破壞。
