【導讀】衰減器，射頻微波中最簡單的一個附件之一，要說哪個射頻實驗室沒有，估計大家都不相信。當然，衰減器最大的用戶是用來衰減功率或者保護后級。然而，衰減器可不是那么簡單的。
衰減器按照組成類型來分的話，主要有同軸、波導、PIN二極管等多種形式。同軸衰減器以吸收式也就是我們的衰減片為主。所以在衰減器廠商中能把衰減片做好可是一門絕活。

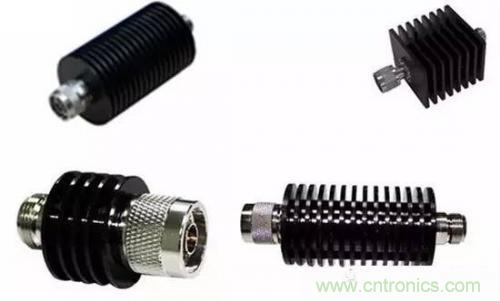

衰減片
先不表IC衰減器，同軸衰減器從應用類型來分，可以分為固定衰減器、手動可調衰減器、可編程衰減器等。在這里要多叨叨一句，如果是可編程衰減器，分為“make before break”（先合后斷）和“break before make”（先斷后合）兩種哦。如果想衰減值之間無中斷地切換的話，應該選擇“make before break”類型，否則可能會出現開關切換時的開路狀態。
衰減器的主要射頻指標
1) 頻率范圍：這個不用說，大家都明白，還是和其它器件一樣，越高頻越難做。一般6G以下除了比較高的功率外，我們傾向于認為國產品牌已經做的不錯了。
2) 承載功率：這個很講究。
大家看指標書的時候請務必看一下，標出的一般都是25℃下連續波功率。所以大家在遇到脈沖功率的時候，請務必?fù)Q算一下脈沖占空比哦。
這里請大家注意哦，如果是同軸衰減器的話，因?yàn)槭菬o(wú)源功率器件，需要考慮一個溫度系數，單位為dB/℃，表征隨著溫度變化標稱衰減值的變化量：
一般隨著溫度的升高，承載功率是線性下降的。所以如果衰減器的應用環境是室外的高溫環境的話，請一定記得提高承載功率，否則衰減器燒毀估計就是妥妥的了。
3）衰減值
既然作為衰減器，衰減值當然是最重要的了。一般我們常見到的是3,6,10,20,30,40,50dB。所以如果親想要一個2.5dB的精密衰減器，這八成就得訂做了。
4）VSWR
作為一個無源器件，衰減器的VSWR重要性可是剛剛的。比較好的衰減器基本上VSWR可以做到1.2以下。
5）PIM
PIM，無源互調失真。目前的通信制式愈加復雜，所以無源器件的PIM特性也是要求的不低啊！但是由于集總參數設計的衰減器，幾乎很少有PIM指標可以達到-140dBc@2*43dBm的。所以在高要求（比如-165dBc@2*43dBm）情況下，一般大家會選擇用低互調電纜繞成的專用低互調衰減器。
6）功率系數
衰減器還有介個指標？Yes! 英文Power Coefficient。
輸入功率從10mW變化到額定功率時，衰減量的變化系數，單位是dB/(dB*W)。具體衰減之的計算方法是，功率系數乘以總衰減量和功率的變化量。

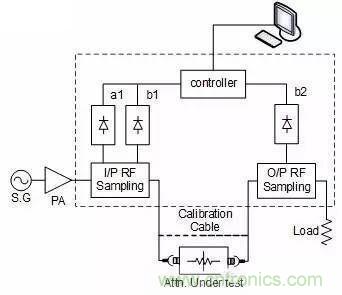

題外話：其實功率系數這個東東，不光是衰減器有，所有工作在大功率條件下的器件都有，只要工作功率的變化范圍比較大，就必須要考慮這個指標。如何測試這個指標，一般需要一套標準的測試系統，當然也可以自己來搭建。下圖就是上篇提到的一個標準的測試功率系數的框圖，供大家參考：
7）衰減值的精度
一般說精度，我們可能有兩個維度。一個是平坦度，一個是準確度。準確度是絕對精度，一般用Accuracy來描述，比如30dB衰減器，測得是29.8dB，那么絕對精度就是0.2dB；另外一個是平坦度f(wàn)latness，是指在工作頻域范圍內，比如標稱30dB的衰減值VS頻率的幅頻曲線變化值，一般取P-P值。
衰減器的應用
1) 最簡單的就是降低功率了。這里面如果需要功率掃描的時候，可能還會引用到可變衰減器來做衰減器的步進調節。親們可能在頻譜儀切換幅度檔位的時候會聽見“咔咔”的聲音，那就是頻譜儀的前置衰減器在切換檔位。
2) 衰減器還有一個妙用，由于反射功率經過衰減器后會衰減，所以衰減器可以改善后級的VSWR。所以在系統級測量的時候，有經驗的攻城獅們會在匹配不好的鏈路上加上衰減器來改善駐波比哦。
彩蛋：由于衰減器具有功率系數特性，所以在精密功率測量的時候我們不太推薦用大功率衰減器+終端式功率計來直接測量，反之通過式功率計是比較佳的解決方案。如果測試環境實在不能滿足非要用大功率衰減器+終端式功率計的話，那么提高大功率衰減器的功率容量降低功率系數的影響也是好法子哦！
