【導讀】在本項目中，我將向您展示如何利用固定穩壓器（如 7805 IC）設計可變電壓電源。78XX 和 79XX 是市場上兩種系列的三引腳穩壓器。78XX 系列穩壓器用于正電源，即如果需要 +5V 電源，則可使用 7805 穩壓器。而 79XX 系列則用于負電源，即如果需要 -5V 電源，則使用 7905 穩壓器。
簡介
在本項目中，我將向您展示如何利用固定穩壓器（如 7805 IC）設計可變電壓電源。
78XX 和 79XX 是市場上兩種系列的三引腳穩壓器。78XX 系列穩壓器用于正電源，即如果需要 +5V 電源，則可使用 7805 穩壓器。而 79XX 系列則用于負電源，即如果需要 -5V 電源，則使用 7905 穩壓器。
7805 等穩壓器用于在輸出端提供固定電壓，而不依賴于輸入電壓的變化（只要輸入電壓大于所需電壓）。
如果您希望在單個線性穩壓器 IC 的幫助下獲得一定范圍的輸出電壓，該怎么辦？這個想法是可以實現的。現在，我將向您展示如何利用固定穩壓器實現可變電壓電源。
LM317 是一種簡單的可變電壓調節器集成電路，可用于產生 1.5V 至 37V 的電壓。但您也可以用固定穩壓器（如 7805）產生相同的電壓（盡管范圍不同）。這可以通過添加兩個電阻來實現。讓我們看看它是如何實現的。

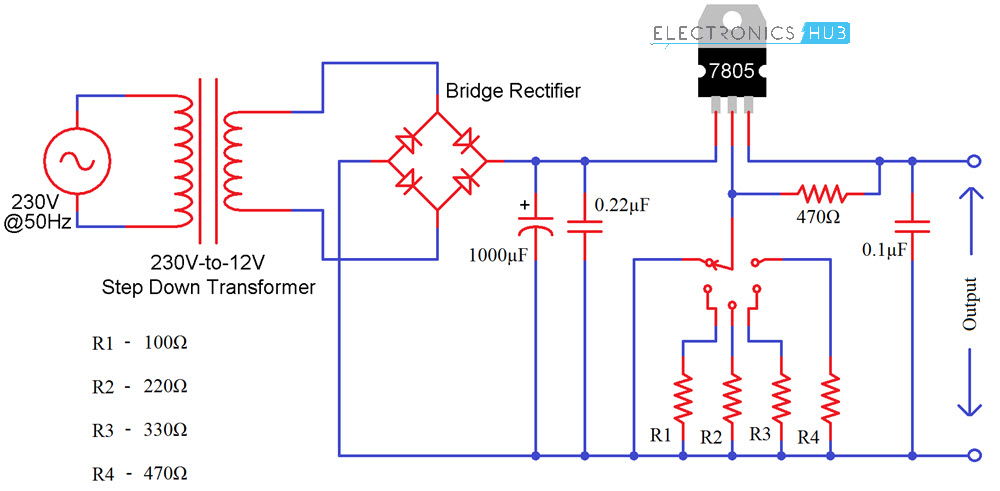

固定穩壓器變壓電源電路圖
所需組件
230 伏至 12 伏降壓變壓器
橋式整流器
7805 穩壓器 IC
1000μF 電容器
0.22μF 電容器
0.1μF 電容器
470Ω 電阻器 x 2
100Ω 電阻器
220Ω 電阻器
330Ω 電阻器

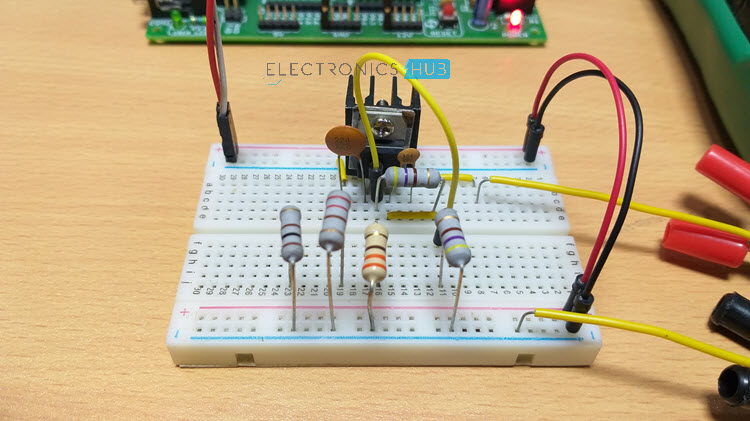

迷你面包板
連接導線
電路設計
最初，230V 至 12V 降壓變壓器的初級連接到交流主電源，次級連接到橋式整流器。橋式整流器的輸出經電容器濾波后，輸入 7805 穩壓器集成電路。
在 INPUT 和 COMM（7805 的接地端）之間連接了一個 0.22μF 的電容器，而在 OUTPUT 和 COMM 之間連接了一個 0.1μF 的電容器。
接下來是有趣的部分。COM 和 OUT 之間連接了一個 470Ω 電阻器。旋轉開關用于切換輸出電阻，開關上連接了以下電阻：100Ω、220Ω、330Ω 和 470Ω。
警告：如果使用交流電源，連接時要格外小心。
原理
這是一個通過固定穩壓器實現可變電壓電源的簡單項目。該項目的主要工作原理非常簡單。
如下圖所示，連接兩個電阻 R1 和 R2：一個位于輸出端和 GND 引腳之間，另一個位于 GND 引腳和電源的 GND 之間。
原理
流經 R2 的電流是流經 R1 的電流和 7805 的待機電流的組合。根據輸出電壓的要求，我們可以計算出該電阻的值，最后可以計算出輸出電壓如下。
Vout = VREG + R2 * (VREG/R1 + IS)
其中，VREG = 5V（7805）和
IS = 7805 的待機電流（≈2.5mA）。
根據上述計算，使用 7805 穩壓器可以從 12V 電源獲得 5V 至 12V 的任意電壓。
下面的圖片顯示了使用 7805 穩壓器 IC 獲得的輸出范圍。
如何計算不同電壓下的電阻值？
假設連接在穩壓器的 com 端子和輸出端子之間的電阻值為 470Ω。這意味著電流值為 10.6 mA（因?yàn)?V=5V 而且 V=IR）。
在旋轉開關和地線之間有大約 2.5 mA 的待機電流。
現在假設電路需要 5V 至 12V。通過穩壓器輸出，我們可以直接獲得最低 5V 電壓。而如果需要 12V 電壓，則在 COM 和輸出之間有 5V 電壓，其余 7V 電壓則需要選擇適當?shù)碾娮柚怠?/p>
這里 R =?
V = 7V
I =13.1mA
因此 V =I*R
R = 543 歐姆
因此，我們必須將 543 Ω 的電阻器與 470 Ω 的電阻器相連，這樣才能獲得所需的輸出，即 12V。雖然我們很難在市場上買到這樣的電阻值，但我們可以使用附近的電阻值，即 560 Ω。
現在，如果我們希望獲得 5V 至 12V 的其他電壓，那么我們就必須使用其他值的電阻器。
假設我們需要 6V，那么
V =6V
I = 10.6mA
R = 6V/10.6mA
R = 566 Ω
但電阻 R1 的阻值已經達到 470Ω，并已連接到電路中，因此對于 6V 電壓，電阻值約為 100 Ω（566-470=96）。
同樣，對于不同的電壓，計算出的電阻值也不同。盡管電阻值不同，但電路中仍可使用可變電阻器來獲得不同的電壓值。
重要注意事項
從一個電阻切換到另一個電阻時，負載將獲得 12V 電壓。
因此，在切換之前，確保負載已斷開（或者可以完全關閉電源，進行切換，然后再打開電源）。
