【導讀】本實驗旨在研究如何利用零增益概念來產生穩定（對輸入電流電平的變化較不敏感）的輸出電流。本文將重點討論使用雙極性結型晶體管(BJT)和NMOS晶體管的穩定電流源。
穩定電流源(BJT)
目標
本實驗旨在研究如何利用零增益概念來產生穩定（對輸入電流電平的變化較不敏感）的輸出電流。
材料
● ADALM2000主動學習模塊
● 無焊面包板
● 一個2.2 kΩ電阻（或其他類似值）
● 一個100 Ω電阻
● 一個4.7 kΩ電阻
● 兩個小信號NPN晶體管（2N3904或SSM2212）
說明
BJT穩定電流源對應的電路如圖1所示。
圖1.穩定電流源
硬件設置

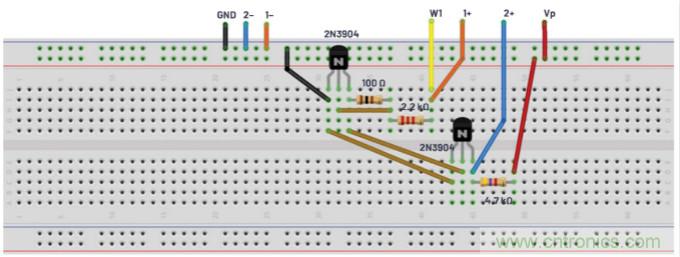

面包板連接如圖2所示。W1的輸出驅動電阻R1的一端。電阻R1和R2以及晶體管Q1按照 2020年11月StudentZone文章所示進行連接。由于Q2的VBE始終小于Q1的VBE，因此可能的話，從器件庫存中選擇Q1和Q2滿足條件——在相同集電極電流下，Q2的VBE小于Q1的VBE。晶體管Q2的基極連接到Q1集電極的零增益輸出。R3連接在Vp電源和Q2的集電極之間，與2+示波器輸入一起用來測量集電極電流。
圖2.NMOS零增益放大器面包板電路
程序步驟
零增益放大器可用于創建穩定的電流源。現在，當W1所表示的輸入電源電壓變化時，晶體管Q1的集電極所看到的電壓更為穩定，因此可以將其用作Q2的基極電壓，以在晶體管Q2中產生更穩定的電流。
波形發生器配置為1 kHz三角波，峰峰值幅度為3 V，偏置為1.5 V。示波器通道2的輸入(2+)用于測量Q2集電極上的穩定輸出電流。
配置示波器以捕獲所測量的兩個信號的多個周期。確保啟用XY功能。
使用示波器的波形圖示例如圖3和圖4所示。
圖3.Q2集電極電壓與W1電壓的關系
圖4.Q2集電極電流與W1電壓關系的示波器圖
穩定電流源(NMOS)
材料
● ADALM2000主動學習模塊
● 無焊面包板
● 一個2.2 kΩ電阻（或其他類似值）
● 一個168 Ω電阻（將100 Ω和68 Ω電阻串聯）
● 一個4.7 kΩ電阻
● 兩個小信號NMOS晶體管（CD4007或ZVN2110A）
說明
MOS穩定電流源對應的電路如圖5所示。
圖5.穩定電流源
硬件設置

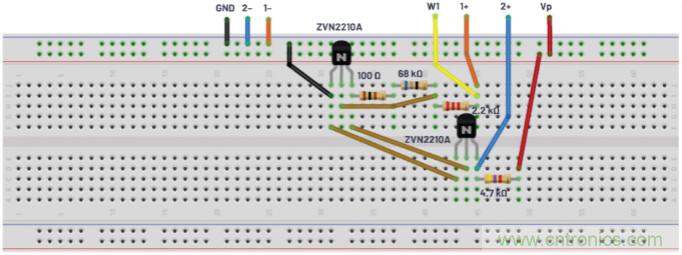

面包板連接如圖6所示。波形發生器W1的輸出驅動電阻R1的一端。電阻R1和R2以及晶體管M1按照 2020年11月StudentZone文章所示進行連接。由于M2的VGS始終小于M1的VGS，因此可能的話，從器件庫存中選擇M1和M2滿足——在相同漏極電流下，M2的VGS小于M1的VGS。晶體管M2的柵極連接到M1漏極的零增益輸出。R3連接在Vp電源和M2的漏極之間，與2+示波器輸入一起用來測量漏極電流。
圖6.穩定電流源面包板電路
程序步驟
波形發生器配置為1 kHz三角波，峰峰值幅度為4 V，偏置為2 V。示波器通道2的輸入(2+)用于測量M2漏極上的穩定輸出電流。
配置示波器以捕獲測量的兩個信號的多個周期。確保啟用XY功能。
圖7提供了示波器顯示的圖像示例。
圖7.M2漏極電壓與W1電壓的關系
關于BJT和NMOS的問題
此類電路有時稱為峰化電流源。您認為為什么會使用此命名規則？
輸出電流的峰值很窄。如何調整電路以產生更寬、更平坦的峰值？
您可以在 學子專區博客上找到問題答案。
