【導讀】在電子設計中，三極管的管腳、類型的判斷和測量非常重要。本設計由于采用單片機作為中心控制單元，故可擴展性強。可自動判別三極管管腳系統。
在電子技術中，三極管是使用極其普遍的一種元器件，三級管的參數與許多電參量的測量方案、測量結果都有十分密切的關系，因此，在電子設計中，三極管的管腳、類型的判斷和測量非常重要。本設計由于采用單片機作為中心控制單元，故可擴展性強。比如可在本作品的基礎上增加測量三極管β值的電路，可用數碼管顯示出β值。
硬件電路組成原理
根據目前常用三極管的類型及管腳排列方式，設計的自動判別電路包含中心控制單元、轉換電路、檢測放大電路和顯示電路四個部分，如圖1所示，其中用AT89C2051作為中心控制單元。

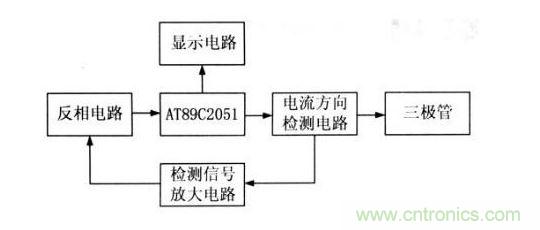

圖1 判別儀的系統方框圖
硬件電路設計
圖2所示為三極管管腳類型自動判別硬件電路原理圖，該硬件電路主要包括單片機AT89C2051、反相器CD4069、光電耦合器4N25、74LS06、74LS07、若干電阻和電容等元器件。

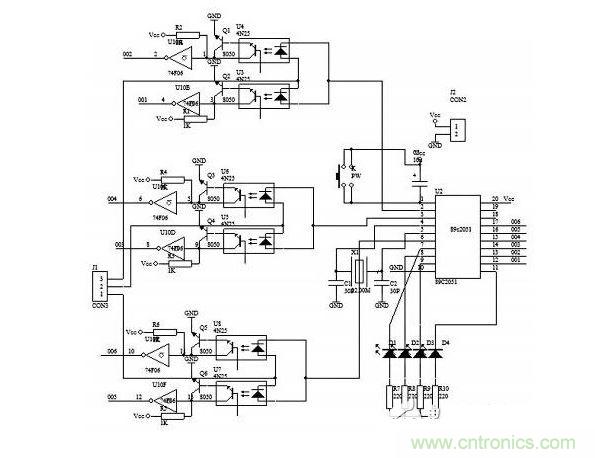

圖2判別電路原理圖
首先由單片機的P3.0~P3.2口送出三位二進制碼（高低不同的電平），分別送至三極管的1、2、3號引腳。對于不同的三極管，在單片機送出不同的編碼時，其1、2、3號引腳上的電流方向不同，有流入和流出兩種情況，用兩只光電耦合器反向并聯來檢測哪個方向上有電流通過，此時三位二進制碼變成六位二進制碼。將檢測到的來自光電耦合器的電信號進行放大，由于此時輸出的信號并非標準的高低電平，不能直接被單片機識別，相位也不符合要求，故加一級反相器CD4069進行反相，然后將反相器輸出的標準的六位二進制碼送至單片機的P1.0~P1.5口。單片機根據從P1口讀出的數據與單片機內部預先寫入的數據進行比較，當滿足相應的條件時從P3.3~P3.7口輸出檢測結果，最后用發光二極管來顯示對應的三極管類型。
測量三極管管腳的方法有多種，其中實驗室常用的是利用萬用表和三極管各管腳的特點進行測量，但由于三極管各個引腳間的電壓、電流關系復雜，且三極管本身體積較小，給測量帶來很大不便，而目前市場上還沒有對三極管管腳、類型自動判別的裝置。因此，設計出一款能夠自動判別三極管管腳、類型的電路顯得尤為重要。本設計現在只能測量常見中小功率的三極管，若加上驅動電路、限流電路，修改部分源程序也可測量大功率三極管。
