【導讀】有過組裝經驗的朋友都知道，自己動手組裝臺式電腦并不困難。其中臺式電源最關鍵，這也是多數人選擇組合機的原因。上幾篇文章中，提到了臺式電源的整流和PFC，本文就全面講解變壓器區和后端整流方面的相關知識。
變壓器區
從boost電容出來的高壓直流電在主開關管的操作下被切成方波。主開關管的工作周期（占空比）由PWM芯片決定。簡要介紹下“雙管正激”：
圖2
變壓器沒有太多可說的，導線圍繞磁芯進行兩組纏繞，再用壓敏膠帶包裹絕緣，固定在骨架上。隨著電源額定功率的增加，主變壓器的個頭也會相應增大。
圖3
[page] 后端整流
目前主流電源的整流方式有兩種：被動式（肖特基）和同步整流。
肖特基：以發明者名字命名的器件。在完全使用肖特基整流的電源里，每路+12V，+5V，+3.3V各有一枚獨立的肖特基管。如何看肖特基管的參數呢?找到型號，查閱文檔，以意法半導體STPS30L60CT為例，截圖如下：
表1
圖4
上圖是海盜船CX430 V2的二次側散熱片及元件，左右倆純金屬片是固定散熱片用的，正中一個綠點（帶“天線”）是溫敏電阻?；疑忘S色絕緣導熱墊上的四枚元件就是肖特基管（有個在背面，露出3根引腳）。對比電源輸出看一下管子是否夠量：
表2
肖特基管的設計多出現在入門-主流市場拼殺的產品中，80Plus銅牌、白牌和無牌最常見。原因如下：
表3
Table 4仍然是意法半導體STPS30L60CT的表格，紅框是肖特基管的壓降問題，在熱源結溫度25°C、30A電流時最大壓降為0.84V，125°C時為0.72V，換算成功率損耗即最大21.6W-25.2W，不利于電源沖擊高轉換效率，當然也會產生發熱。同步整流就很好的解決了上述問題，因為管子功耗很低。在各種金牌、鉑金牌、鈦金牌電源里經?？吹酵秸鞴?，如圖5所示：
圖5
[page] 圖5是振華金蝶750W的馬甲Rosewill Capstone 750W，采用英飛凌IPP040N06N3整流管，耐壓40V，耐流80A，最大阻值4.1毫歐。仍然套用之前30A的輸出電流，根據功率公式P=IIR，即30x30x0.0041=3.69W，相比STPS30L60CT的最大功耗21.6W-25.2W，單顆降低了83%-85%之多。
有的電源會同時采用肖特基管整流和同步整流，混著用，說白了還是平衡效率和成本。一個典型的例子就是樓主推薦過多次的海韻G系列/ANTEC TPC系列，如圖6所示：
圖6
既然說到了海韻G系列結構，就不妨多說兩句。ANTEC剛剛發布了新的EDGE系列，JD上已有550W，全模組，999元，價格超越海韻X系列。
圖7

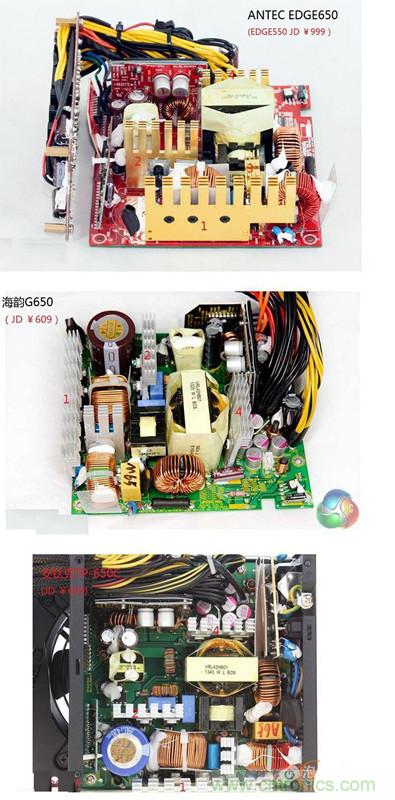

圖7分別是ANTEC EDGE650，海韻G650，安鈦克TP-650C。為了方便看，散熱片上標注了1234。目前已知的差別是：G650/EDGE650全模組，TP-650C全原生線材。
EDGE650增加了3號散熱片，應該說是加強。這三個電源都是基于海韻S12G金牌結構的產品，也許EDGE用料全面加強導致貴了一倍?從用料規格對比表上就能看出端倪。
表4
其實可以看到，這兩者的差別并不大，所以安鈦克550W定價在999元的價格，性價比并不是非常高，原生線材版安鈦克TP-550C才500元左右。所以說在組裝臺式電源的過程中，熟悉各個期間的用料是非常重要的，能夠少花很多冤枉錢。在下一篇文章當中，小編將為大家介紹臺式電源組裝當中的后端穩壓問題。
