【導讀】現代的電子設備正越來越向著小型化輕便化發展，而其中大部分都離不開開關電源。想要完全掌握開關電源的維修技巧，就要充分熟悉開關電源的工作原理，并且熟悉常見的一些故障。本文將為大家介紹對開關電源維修的相關知識，試著幫助大家自己去解決一些電路中出現的問題。
目前，開關電源技術已經充分融入到了各類電子產品的設計當中。但是隨著使用面的擴大，開關電源開始面臨著各種各樣的問題，損壞問題就是其中之一。在這種情況下，需要一種技術能夠?qū)﹂_(kāi)關電源進行修復，這種技術就是開關電源維修技術。嚴格上講，開關電源的維修屬于芯片級別的維修范疇，在工業維修領域當中有著非常重要的地位。本篇文章將對開關電源維修的一些技巧進行介紹，并對常見的一些故障進行解答。
維修技巧
開關電源的維修可以通過兩方面來進行，一方面是斷電情況下的觀察，另一方面是加電進行測試。在斷電情況下，可以通過“看、聞、問、量”來確定開關電源的損壞原因。
斷電檢測
看：打開電源的外殼，檢查保險絲是否熔斷，再觀察電源的內部情況，如果發現電源的PCB板上有燒焦處或元件破裂，則應重點檢查此處元件及相關電路元件。
聞：聞一下電源內部是否有糊味，檢查是否有燒焦的元器件。
問：?jiǎn)栆幌码娫磽p壞的經過，是否對電源進行違規操作。
量：沒通電前，用萬用表量一下高壓電容兩端的電壓。如果是開關電源不起振或開關管開路引起的故障，則大多數情況下，高壓濾波電容兩端的電壓未泄放悼，此電壓有300多伏，需小心。用萬用表測量AC電源線兩端的正反向電阻及電容器充電情況，電阻值不應過低，否則電源內部可能存在短路。電容器應能充放電。脫開負載，分別測量各組輸出端的對地電阻，正常時，表針應有電容器充放電擺動，最后指示的應為該路的泄放電阻的阻值。
加電檢測
在加電之后，可通過觀察電源來判別是否有損壞現象，如保險絲燒毀或著元器件冒煙等現象。若有要及時切斷供電進行檢修。測量高壓濾波電容兩端有無300伏輸出，若無應重點查整流二極管、濾波電容等。測量高頻變壓器次級線圈有無輸出，若無應重點查開關管是否損壞，是否起振，保護電路是否動作等，若有則應重點檢查各輸出側的整流二極管、濾波電容、三通穩壓管等。
如果電源啟動一下就停止，則該電源處于保護狀態下，可直接測量PWM芯片保護輸入腳的電壓，如果電壓超出規定值，則說明電源處于保護狀態下，應重點檢查產生保護的原因。
[page]
常見故障
保險絲熔斷
如果出現保險絲熔斷的情況，有很大的可能性是由于電源內部的線路有問題導致的。由于電源工作在高電壓、大電流的狀態下，電網電壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，檢查一下這此元器件有無擊穿、開路、損壞等。如果確實是保險絲熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出。
如果均沒有出現之前的情況，那么就需要使用萬用表來對開關管進行測量，檢查開關管有無擊穿。需要特別注意的是：切不可在某元件損壞時，更換后直接開機，這樣很有可能由于其它高壓元件仍有故障又將更換的元件損壞，一定要對上述電路的所有高壓元件進行全面檢查測量后，才能徹底排除保險絲熔斷的故障。
無直流電壓輸出或電壓輸出不穩定
在負載情況下，如果保險絲完好無損，并且各級的直流電壓均沒有輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，輔助電源故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。在用萬用表測量次級元件，排除了高頻整流二極管擊穿、負載短路的情況后，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。若有部分電壓輸出說明前級電路工作正常，故障出在高頻整流濾波電路中。高頻濾波電路主要由整流二極管及低壓濾波電容組成直流電壓輸出，其中整流二極管擊穿會使該電路無電壓輸出，濾波電容漏電會造成輸出電壓不穩等故障。用萬用表靜態測量對應元件即可檢查出其損壞的元件。
電源負載能力差

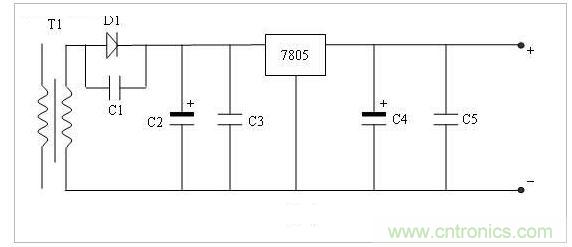

這種現象是比較常見的，以為其經常出現在老式或著長時間工作的電源中。主要原因是各元器件老化，開關管的工作不穩定，沒有及時進行散熱等。應重點檢查穩壓二極管是否發熱漏電，整流二極管損壞、高壓濾波電容損壞等。例：以紅處激光光譜儀為例，開機后無法完成自檢并報警且主板指示燈不斷閃爍。經檢查，供光譜儀主板的直流5V電源僅剩2.3伏左右，脫開5V直流電源的負載，通電再次測量5V直流電源，這時則有5V，初步判斷此5V直流電源帶載能力差，拆開電源外殼進行檢修，由于沒有帶負載時，通電有直流5V輸出，故重點檢查次級線圈側的輸出整流電路，給5伏電源接上假負載通電進行測量發現三通穩壓7805的1、2腳之間電壓為5.2伏，2、3腳之間卻剩2.3伏，下圖所示，故判斷三通穩壓管7805性能變壞，更換三通穩壓管7805故障解決。
現代的電子設備正越來越向著小型化輕便化發展，而其中大部分都離不開開關電源。想要完全掌握開關電源的維修技巧，就要充分熟悉開關電源的工作原理，并且熟悉常見的一些故障。通過本篇文章，希望大家能夠?qū)﹂_(kāi)關電源的維修有所了解，并能夠試著自己去解決一些電路中出現的問題。
