【導讀】科技產業日新月異的成長與信息產業發展的不斷創新，消費者對于聲音品質的要求也越來越高。對于消費者而言，商品噪音的敏感度已經成為購物追求之一。那么如何解決這些噪音問題呢?看一下工程師們的方法吧！
一般常見之家用與3C產品，如LCD/LED電視、Monitor、計算機Adaptor與多功能事務機等，上述產品雖沒有風扇，但也可能有噪音的產生，使其造成使用者的不悅耳。

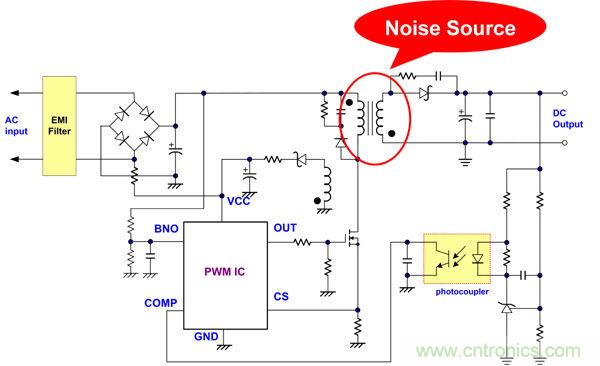

究竟噪音的來源是什么？如表一所示，其1、2、3項皆因材料選擇不當而造成，故只需更換組件材料，進而能降低噪音之影響。第4項，因鐵心的磁場不平衡而產生的磁力線拉扯噪音是最難改善的，如圖一所示，當電流流經變壓器時，鐵心與繞組因磁場關系產生互相吸斥作用，而造成機械式震蕩，產生噪音。
表一：噪音來源
圖一：電路上的噪音來源

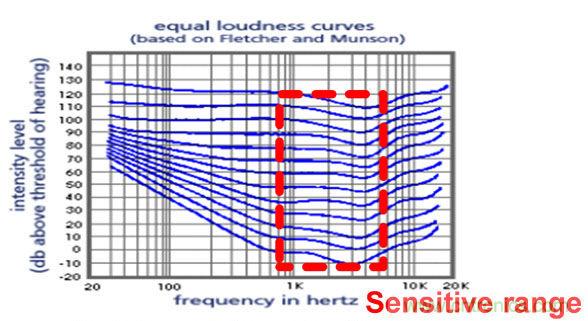

若操作頻率落在人耳最為敏感的音頻范圍內，震動噪音在加上音頻，使人感到更不悅耳，其音頻范圍如圖二所示，人耳最為敏感范圍為1K~10KHz。由于音頻與能量的傳遞有絕對的關系，故在音頻范圍內，其GATE的導通時間也必須被限制在1μs以內。這樣才能徹底的改善音頻噪音。
圖二：人耳最敏感之音頻范圍

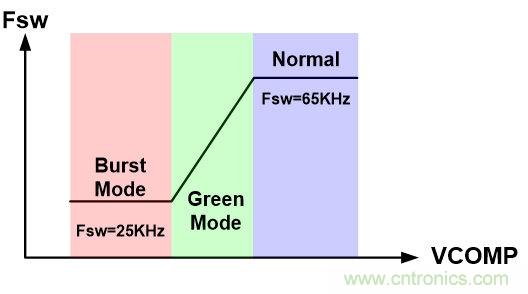

一般為了解決變壓器的機械式震蕩噪音可藉由加強凡立水，加強點膠，讓線更扎實，減少震動；又或者是更換具較低漏感之變壓器。但是，因音頻而造成的噪音僅能從工作頻率著手。以通用的PWM IC為例；為提高系統效率，其工作頻率如圖三所示。其中在輕載時，為降低切換損失，工作頻率會降至25KHz (Burst Mode)。
圖三：PWM IC升頻曲線

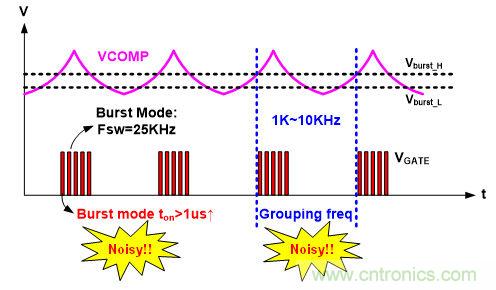

工作模式如圖四所示。IC利用Burst Mode模式來控制電壓回授機制，來達到的省電效果，其中打打停停的GATE頻率為Fg(Grouping freq.)，而Fg的頻率常常落在1K~10KHz(人耳音頻敏感范圍)，音頻的產生是與能量跟頻率有關，故系統能決定之參數是跟ton大小也與Fg的快慢有大大的關系。
圖四：Burst Mode工作模式

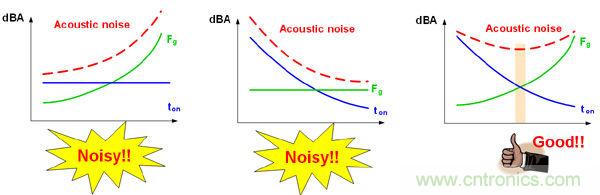

圖五所示為Fg、ton與音頻噪音的關系圖，如為了改善因Burst Mode所產生的音頻噪音，不僅須限制Fg頻率，且Burst Mode下的Gate導通時間ton也需一并被限制，進而能得到較佳的音頻噪音敏感度。
圖五：Fg、ton vs.音頻噪音
圖六為通嘉科技所研制之具降低音頻噪音功能IC LD5532，為SOT-26封裝，其中最具特色的功能如表二所示。
圖六：具降低音頻噪音之電源管理IC LD5532

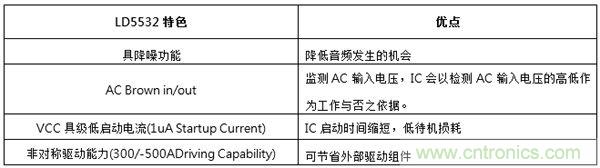

表二：LD5532特色與優點

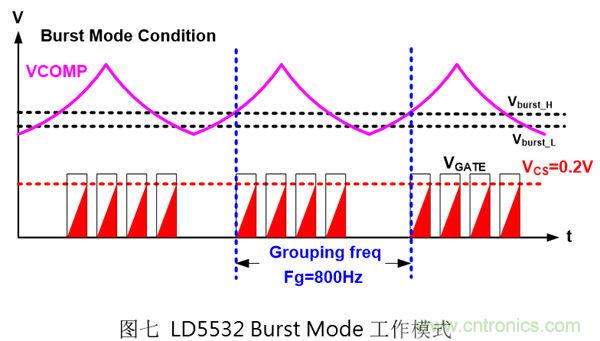

為了改善音頻噪音敏感度，LD5532在Burst Mode時將Fg的最大頻率限制在800Hz(人耳敏感音頻范圍1K~10KHz)，并且為了限制GATE的導通時間ton，將電流偵測電壓固定在0.2V(VCS=0.2V)，其工作模式如圖七所示。

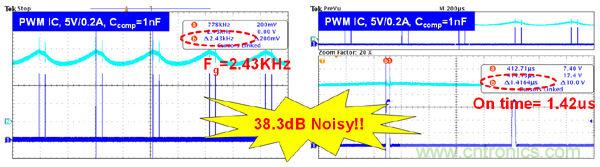

圖八所示為市售具BNO功能的電源管理IC，當這一類IC在Vin=264Vac時、Output負載條件在5V/0.2A(Burst Mode)的工作模式下，因沒有Fg限頻和Burst Mode導通時限制的關系，使得音頻噪音相當明顯。平均音頻噪音測試結果為38.3dB。
圖八：市售具BNO功能電源管理IC之Burst Mode工作模式

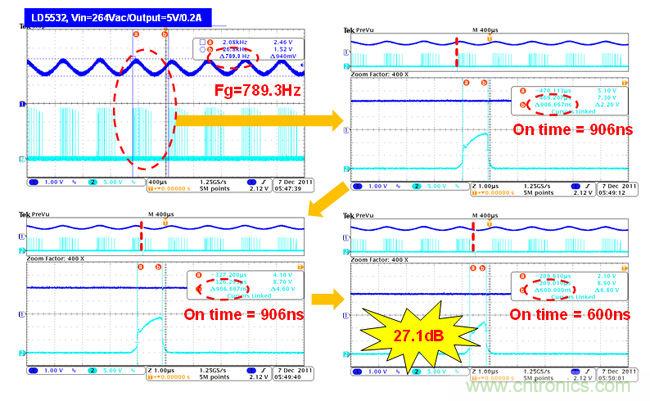

如圖九所示為L(zhǎng)D5532在Vin=264Vac、Output=5V/0.2A(Burst Mode)時的工作模式，F(xiàn)g皆被限制在被限制在789.3Hz以下，且GATE的導通時間ton皆小于1μs。平均噪音測試結果為27.1dB，優于未做Fg限頻與Burst Node導通時間限制的市售IC 11.2dB。比較結果如表三所示。
圖九：LD5532的Burst Mode工作模式

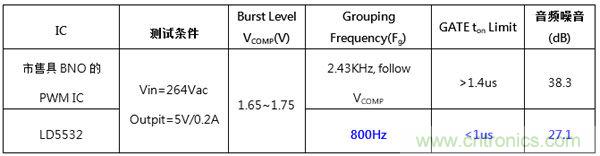

表三：市售具BNO功能的電源管理IC vs. LD5532
結論
本文所探討的LD5532是一款具降低音頻噪音敏感度IC，提供電源設計人員對于音頻噪音一個解決方案，而不在僅僅只有對變壓器加工而達到降噪效果。在Burst Mode(Vin=264Vac、Output=5V/0.2A)對于音頻的表現上更是優于一般的PWM IC 11.2dB，使得在變壓器設計上有更優渥的設計范圍。
