【導讀】程控電源由插在標準100母線板上的八塊線路板組成，其中包括－40V/－43V電源板、＋24V連續可調電源板、＋20V/＋22V電源板、－20V電源板、＋5V/－80V電源板、電源檢測與切換板、前轉接板及后轉接板組成。
程控電源原理框圖如圖1所示，工控機通過PCL?812PG數據采集卡數字I/O通道切換電源的輸出電壓，利用D/A輸出調節PWM的比較電壓以控制輸出電壓的連續變化，通過A/D通道實時監視電源的輸出。
電源主體設計
＋20V/＋22V電源原理如圖2所示。
（1）輸入電路220V/50Hz的市電經變壓器后輸入30V交流，再經全波整流和電解電容E2、E3濾波后送入開關電路。E2、E3取2200μF，其并聯使用降低了濾波電容的ESR值。
（2）開關電路電路設計中采用串聯型開關穩壓電源，脈沖寬度調制器為SG3524，功率開關器件為2N6277，電路設有過壓過流保護電路，當電源輸出過壓、過流時，自動切斷電路的直流輸入，從而達到保護電路的目的。開關電路的工作頻率為：
f=1/C9•R17=1/(0.01×10－6×5.1×103)≈20kHz
（3）輸出電路由電感L1和電解電容E5、E8組成濾波電路，R5為模擬負載。輸出濾波電容的選擇十分重要，為了滿足最小輸出紋波和輸出電流要求，電容的ESRmax=ΔVout/ΔIout，ΔVout為紋波幅度，ΔIout為電流設計要求的1/4，為此，E8選用CD28型四端電容，可以滿足5A電流輸出，紋波小于10mV的設計要求。
電源切換電路

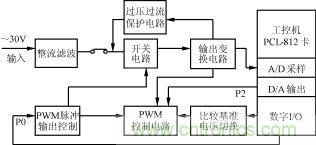

圖1：程控電源原理框圖
程控電源在工控機的控制下，依據被測對象的不同，切換和產生被測對象所需的電源電壓，并能通過工控機對程控電源組合進行自檢和監測。
由于＋20V/＋22V二種電源相差較小，所以利用同一電源主體電路，通過切換不同的基準電壓改變電源的輸出。電路還通過工控機控制碼P2改變電源的比較基準電壓，達到同一個電路輸出兩個不同電壓(＋20V和＋22V)的目的?？刂拼aP0用以控制調寬脈沖的輸出，從而控制開關穩壓電源是否工作。當P2為高電平時，OC2不導通，將W4調整到1.76kΩ，輸出電壓Vout==22V；當P2為低電平時，OC2導通，W3、R23與R21、R20并聯，計算可得W3＋R23=2.4×(R21＋R20)=17.52k，將W3調整到3.5kΩ左右即可得到輸出電壓為20V。

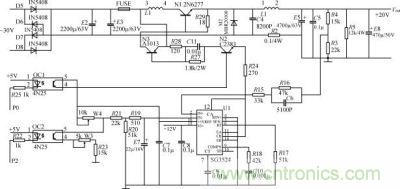

圖2：＋20V/＋22V開關電源原理圖

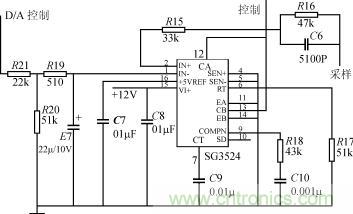

圖3：＋24V計算機控制電路原理圖
程控連續可調電源電壓控制
測試系統中需要由24V到0V連續可調的電源，控制電路如圖3所示，電源主體同圖2，為了得到計算機控制的連續可調電壓輸出，工控機中安裝了PCL?812PG卡，提供16路數字輸入、16路數字輸出、16路A/D、2路D/A，將D/A輸出接到圖3的D/A控制端，D/A輸出電壓范圍為0～5V，當D/A輸出為0V時，電源輸出也為0V；當D/A輸出為5V時，電源輸出Vout=5×R20/(R21＋R20)×(R3＋R4)/R4=27.3V，輸出電壓范圍滿足設計要求。
測試時，工控機首先控制D/A輸出5V電壓（對于12位的PCL?812PG卡D/A通道寄存器賦值為4095），測試導彈參數是否合格，如不合格則控制D/A通道輸出下降12mV，對應電源輸出下降97mV，小于0.1V，滿足測試要求。
程控電源是測控系統的基本組成部分之一，上述電源電路已在多個系統中應用。在實際應用中得到以下經驗：
（1）選用正向?qū)妷旱?、反向恢?fù)時間快的肖特基二極管MBR20100作續流二極管，提高了電源的效率。實際測試比采用快速恢復二極管提高效率達10％以上；
（2）在儲能電感線圈的磁芯上再繞一個附加線圈，使開關器件的飽合壓降明顯減小，從而使導通損耗減小，效率提高。試驗表明效率可提高3％～5％；
（3）電源檢測電路采用高精密電阻，提高了工控機檢測電壓的準確性。
