【導讀】 白光發光二極管(LED)在各種照明設備中的應用正在穩步增長，如手持產品中的閃光燈、顯示器背光等。與白熾燈相比，它們提供真正的白光、消耗更低的功耗。
白光發光二極管(LED)在各種照明設備中的應用正在穩步增長，如手持產品中的閃光燈、顯示器背光等。與白熾燈相比，它們提供真正的白光、消耗更低的功耗。與熒光燈相比，它們更易于使用。批量使用時，白光 LED 的一致性較差，利用低成本的線性穩壓器(LDO)可以改善其匹配度，即使在采用不同 LED 的情況下。
自從幾年前發明了白光 LED 以來，白光 LED 的應用得到了穩步發展。與熒光燈相比具有使用簡單、成本低的優勢，與白熾燈相比可以提供更接近于白色的光，因此，其用量在最近幾年呈現出穩步上升的趨勢，在手持式產品中被廣泛用作閃光燈、顯示器背光等。當然，在實際應用中針對白光 LED 也存在一些有待解決的技術問題。
選用白光 LED 最明顯的問題是產品的匹配性差，按照白光 LED 的典型規格，電流為 20mA 時正向電壓的最小值為 3.0V、典型值為 3.5V、最大值為 4.0V。顯然，穩壓源不是合理的解決方案。利用相同的電流驅動每只 LED 可以獲得均勻亮度，但成本很高。在許多應用中只是簡單地用一個固定偏置電壓和鎮流電阻驅動 LED，如圖 1。

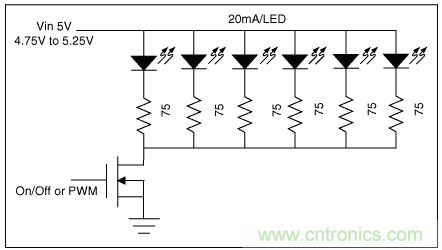

圖 1. 大多數應用只是簡單地利用固定偏置電壓(本范例中采用 5V)和鎮流電阻(本范例中采用 75Ω)，獲得近似匹配的白光 LED 亮度。
按照圖 1 設計電路通?？梢缘玫较喈敽玫牧炼绕ヅ?。但對于大批量生產的用戶，同一批次的產品具有相當一致的特征指標，但批次之間一致性較差。這就需要對每一批新的 LED 進行測試、為其配置鎮流電阻。如果存在多個 LED 供貨商問題將更加嚴重。為詳細描述上述問題，我們選用了三個廠商的 LED (分別用 A、B、C 表示)按照圖 1 所示電路作了以下測試：標號為 A 的 LED 選自一級白光 LED 供貨商，標號為 B 的 LED 選自二級白光 LED 供貨商，標號為 C 的 LED 是從電子配套市場購買的廉價 LED。測試結果如表 1。

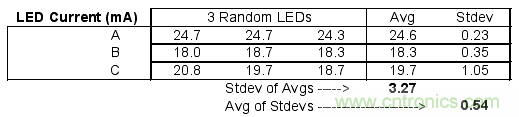

表 1. 為了評估圖 1 電路的生產能力，我們對三種不同廠商提供的白光 LED 進行了測試。從測試結果看，不同商標的 LED 一致性較差，比標準平均電流偏差 3.27mA。
從表 1 可以看出，同一廠商的 LED 匹配性較好，特別是來自規模較大的供貨廠家的產品(A、B 兩種 LED)。正如所預期的那樣，來自供應商 C 的不同包裝的 LED 一致性較差。三家廠商 LED 電流的平均均方誤差為 0.54mA。
從表 1 的“平均值”列可以看出，不同廠商提供的 LED 一致性較差，A 廠商提供的 LED 吸取電流最大(平均 24.6mA)，B 廠商提供的 LED 吸取電流最小(平均 18.3mA)。不同廠商的白光 LED 在采用相同偏置電壓、相同的鎮流電阻時電流差別較大，均方誤差為 3.27mA。
單獨調節每只 LED 的電流或至少對其中一只 LED 的電流進行調節可以提高不同廠商或同一廠商不同批次 LED 的一致性，但這需要相當昂貴的芯片。在對成本要求苛刻的產品中，可以利用低壓差線性穩壓器(LDO)改善 LED 的一致性，無需選擇阻值不同的鎮流電阻，具體電路如圖 2 所示。圖中 LDO 工作在穩壓 - 穩流模式下，根據一只 LED 的正向電壓的變化自動調節偏置電壓。

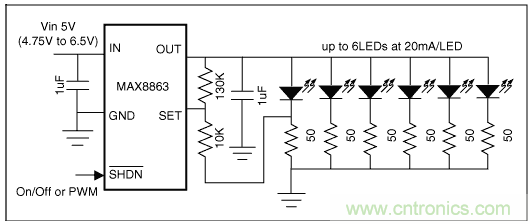

圖 2. 添加一片低成本的 LDO，得到可自動調節的偏置電壓，有效改善不同批次、不同廠商白光 LED 的匹配度。
為考核圖 2 電路性能，我們將上述 A、B、C 三種 LED 按照圖 2 電路連接進行了測試，測試結果如表 2。從表 2 可以計算出：相同廠商 LED 電流的一致性略有下降(圖 2 所得結果為 0.77mA，圖 1 所得結果為 0.54mA)，但不同廠商的 LED 電流的一致性得到了較大改善，均方誤差由 3.27mA 降低至 0.96mA。
表 2. 為了評估圖 2 電路的性能，我們對相同的三組白光 LED 進行了測試，從表 2 可以看出，不同廠商提供 LED 一致性得到了改善，由表 1 所示偏離標準值 3.27mA 降至 0.96mA。
圖 2 電路需選擇帶有外部電壓調節引腳的 LDO，如 MAX8863，其反饋門限為 1.25V (VSET)。選用 SOT23 封裝的 LDO 可提高系統的性價比，因為多數 SOT23 封裝的 LDO 帶有關斷控制，從而省去了圖 1 電路中控制 LED 通 / 斷或 PWM 亮度調節的 N 溝道 MOSFET。另外，LDO 還具有較寬的輸入電壓范圍，當與其它電路共用同一 5V 電源時可以提供較高的電源抑制比(PSRR)此外，由廠商 A 提供的 LED 不會運行在“熱”狀態下，無需過多考慮散熱問題。
圖 3 電路是對圖 2 電路的修正，每只 LED 的電流為 15mA，適合便攜產品的背光源要求。MAX8863 可以驅動 8 只 LED，每只 LED 電流為 15mA。當 LED 正向電壓較低、或鎮流電阻的電流低于 15mA 時，所允許的輸入電壓更低。

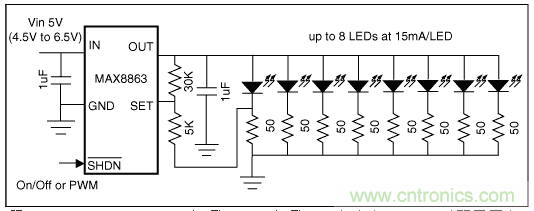

圖 3. MAX8863 LDO 可驅動 8 只 LED，每只 LED 電流為 15mA。對不同廠商、不同批次的 LED 可提供較好的亮度匹配。
