【導讀】工程師往往在設計時，嘗試各種方法想要降低功耗。本文就講述了在LED驅動端添加組件，從而提升光耦合器速度的方式，來降低功耗。須知，光電晶體管才是影響光耦合器速度的主要因素，從而反應速度降低。

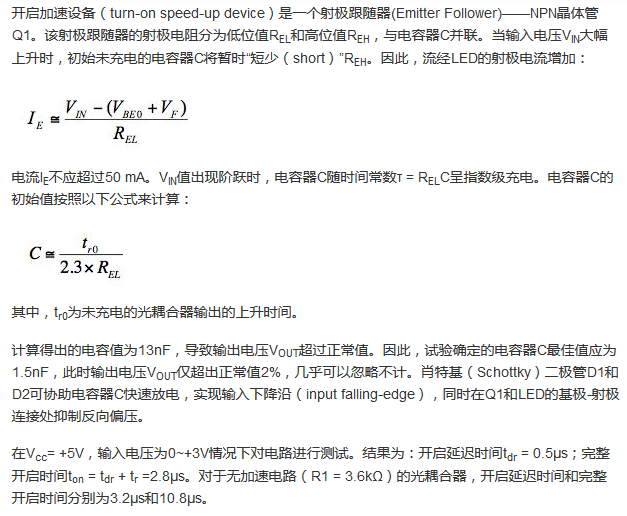

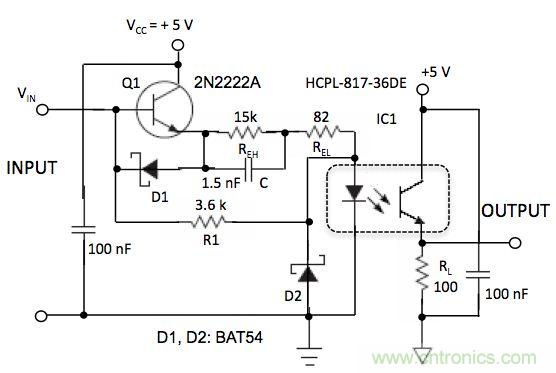

R1為原始LED電阻器，在增加額外電路之前使用。由于啟動速度主要是由新加的電路決定，因此事實上R1的值可以高一些，從而有助于節省能源，并以功率較低的驅動器驅動LED。
由此可以得到以下結論：由于加速電路的存在，上升沿延遲時間縮短至未修改耦合器的六分之一，開啟時間縮短至原有值的大約四分之一。注意：與IC1數據表上列出的5mA相比，得出這些結果的前提是把LED的正向電流降低至0.5mA。
