【導讀】手持設備中的彩色LCD被廣泛應用，這也間接導致對成本低體積小的白色背光源的需索度逐漸攀升。傳統的電路設計方案大多采用冷陰極熒光燈（CCFL）和電致發光（EL）板，但是這些電路達不到當前手持消費產品尺寸小、價格低、復雜度低的要求。
近期LED技術的發展已產生了一種能夠發出白光的LED。白光LED與傳統的背光源相比具有諸多優勢，其中包括小尺寸、低成本、復雜度低、高可靠性等。對LED進行正向偏置即可獲得白光，由于白光LED正向電壓要接近或高于電池電壓，我們需要一個boost電路。
解決這個問題的傳統方法是利用升壓調節器通過鎮流電阻為L(zhǎng)ED提供偏置，這種方案存在兩個缺陷：首先，白光LED較寬的正向電壓變化范圍會造成較大的偏置電流變化、導致亮度偏差；其次，傳統的升壓轉換器在輸入與輸出之間有一條直流通路（即使在關斷狀態），使不工作的LED不必要地消耗電池電流。

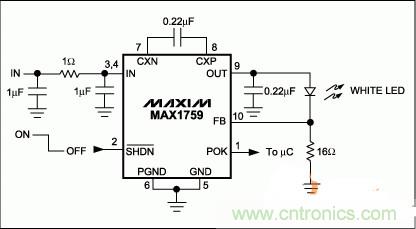

圖1：打破常規的連接，使這個穩壓型電荷泵IC能夠直接調節白光LED的偏置電流。
圖1是一個結構緊湊的電路圖，它能夠解決這些弊端。穩壓型buck/boost電荷泵采用小尺寸μMAX封裝（U1），可提供100mA輸出電流。按照?qǐng)D中配置，該電路可直接為白光LED提供穩定的偏置電流，為多個并聯LED提供偏置時具有較好的亮度分布。U1電路在關斷狀態下輸入與輸出之間沒有直流通路，用戶能夠利用其低電平有效的SHDN輸入（引腳2）控制背光的通、斷。該電路還帶有一個電源就緒（POK）輸出，告知微處理器背光是否就緒。
盡管在這種情況下沒有必要，但是輸入RC "π"型濾波器可以將反射到輸入端的電壓紋波限制到40mVP-P （VIN = 3.6V）。由于輸出電壓紋波不影響視覺效果，在本應用中被放在次要位置考慮，允許選用一個小的輸出電容（0.22μF）。即使這樣，輸出紋波也只有400mVP-P。
