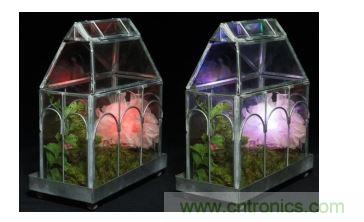

【導讀】本文將會告訴你如何做一朵可以感測濕度的LED花朵。這篇文章將可為你解釋該電路是如何運行的。這是一個多功能的項目。它可放在玻璃容器中，且?guī)缀蹩蓱?yīng)用到任何地方，包括服裝或配件。很炫酷的LED設計DIY。
材料
針對此一電路，以下是你所需要的材料。RGB LED花朵是21st Century Fashion Kit所獨家擁有的，但如果你愿意的話，可以用標準的RGB LED來代替。你可以在SparkFun買到下列列表中所有的零件。
● 21st Century Fashion Kit
● Arduino Pro 328 - 5V/16MHz
● SparkFun的濕度和溫度傳感器- SHT15
● 聚合物鋰離子電池 - 850毫安
電路
此一電路設計（和相關的代碼）大量引用了Bildr教程（http://bildr.org/2012/11/sht15-arduino/）中的數據，筆者強烈建議讀者要去閱讀此一教程。這些信息非常有幫助！
特別的是，教程中提到了一項需求，要把它放在一有濕毛巾（但不會接觸到）的密封塑料袋中，以便把傳感器中的聚合物（polymer）再變成水合物（re-hydrate）。這點讓我很受用。

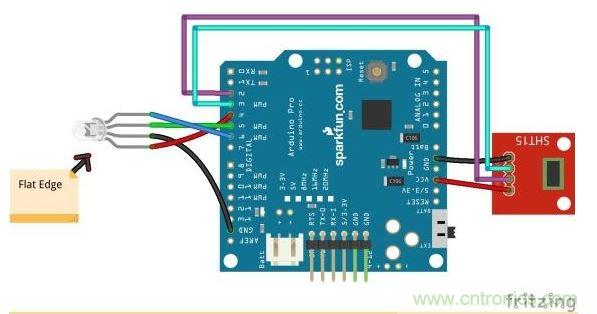

下圖就是電路：
可感測濕度的LED花朵的電路圖
Fritzing圖讓它看起來幾乎是不可能分辨出RGB的LED是分開的，但它們真的是分開的，不是嗎？那只最長的接腳是接地的。在接地接腳一旁的單一接腳是紅色的，而在另一邊的兩只接腳則先是綠色的，然后是藍色的。
如果你使用的該花朵，而不是一個標準的RGB LED，要非常小心，因?yàn)槿绻阍谶B接之上使用了熱縮（heatshrink），熱風槍很容易就會把花瓣融化掉。
[page]
代碼
不知道如何將代碼上傳到你的Arduino？沒問題！在這段教學影片中有詳盡的解釋。記得要為你的應用選擇正確的電路板和端口。
將此代碼(http://cms.edn.com/ContentEETimes/Documents/EDN/DIY/Humidity%20Sensing%20LED%20Flower%20code.txt)復制并粘貼到IDE中，然后點擊Upload鍵。
一旦代碼上傳后，打開Serial Monitor。這將會開啟一新的窗口，它有卷動的數字。右列是溫度，左列是濕度。檢視一下你的濕度的數字，并用它來決定你所喜歡的理想濕度。
寫著濕度閾值的那行是注釋，位置相當接近頂端，檢視一下該行，并根據需要進行調整。我把我的設為比環境濕度略高，因?yàn)槲蚁胍屗子谡故尽Ｄ憧赡芟Ｍ愕牟灰敲疵舾?。在相同的區段中，你可以根據光對這些改變的反應，來做這些改變。

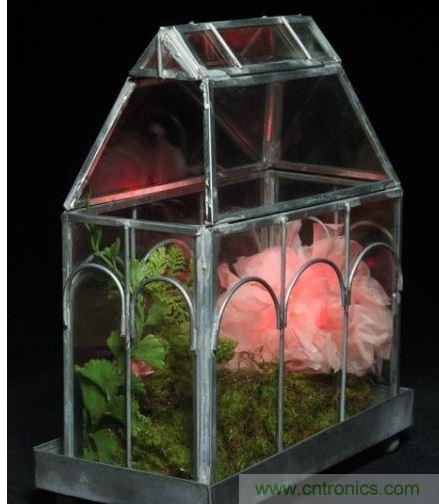

當傳感器讀到的數值低于閾值，則LED會閃爍紅光，如下圖所示：
當傳感器讀到的數值低于閾值，則LED會閃爍紅光

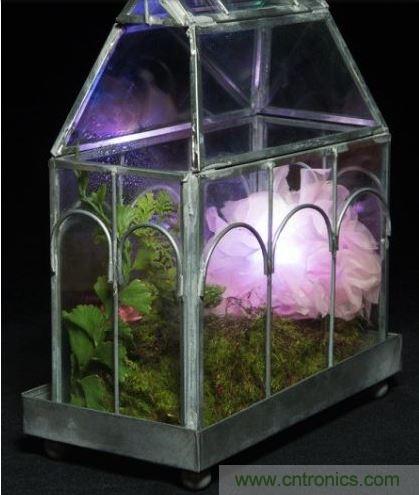

而且，當讀數超過閾值，則會發射出白色的光芒，如下圖所示：
當讀數超過閾值，則會發射出白色的光芒
一旦你獲得你要它們所做出的反應和行為，一切就準備好了！將該電路板從計算器松開，將電池放進Arduino，并把你新的濕度檢測裝置放在你最喜歡的玻璃容器中，或任何你選擇的東西中即可！
