【導讀】自制高亮LED手電筒，從工作原理、電路圖、焊接穩流芯片和LED到充電，一覽全過程。利用電子工程師手中的廢料，輕松制作一個獨一無二的高亮LED手電筒，順便復習一下LED手電筒的電路知識吧，很亮哦！
1 自制LED手電筒工具和材料
- 電烙鐵
- 手磨
- 美工刀
- 350歐姆電阻1個
- IN4007發光二極管1個
- 硅橡膠和導熱固化膠
- AB膠
- 1WLED1個
- 15度聚光透鏡1個
- 18650鋰電池(要帶充電保護板的)1個
- AMC7135穩流芯片1個
- 內徑21mm的不銹鋼管一支
- 開關1個
- 熱縮管
- 導線
2 自制LED手電筒工作原理

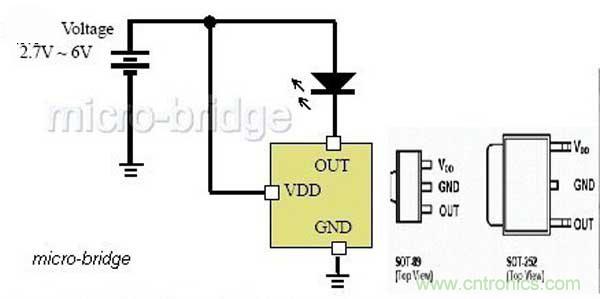

7135IC的廠家提供的電路

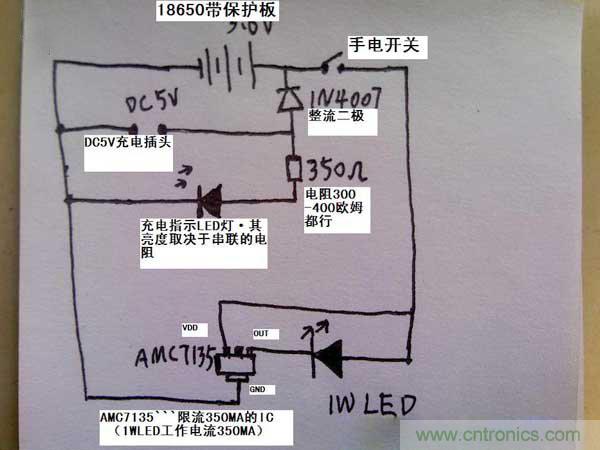

電路圖
下頁內容：焊接穩流芯片和LED
3 焊接穩流芯片和LED

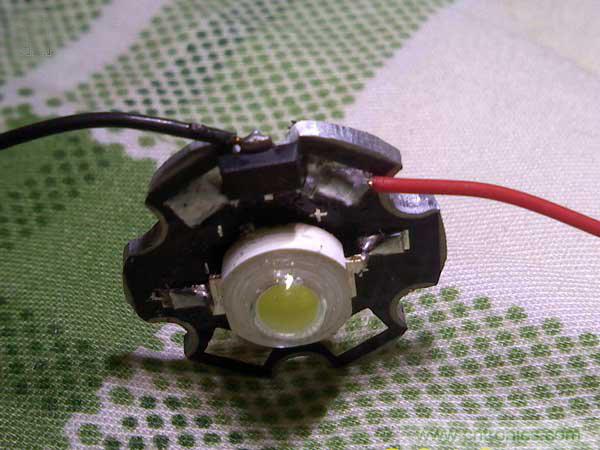

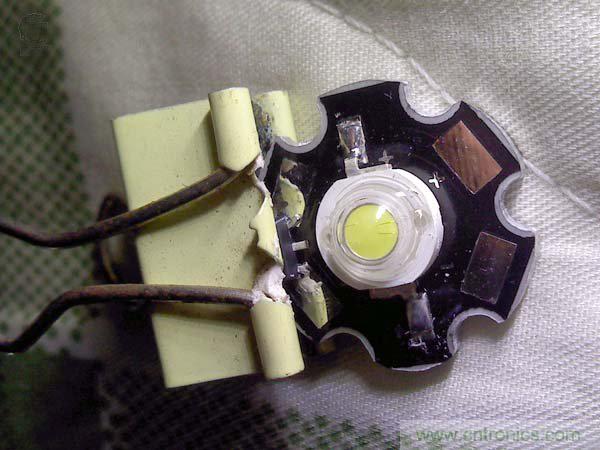

將7135IC平放在LED的PCB面，用書夾子夾住然后焊接

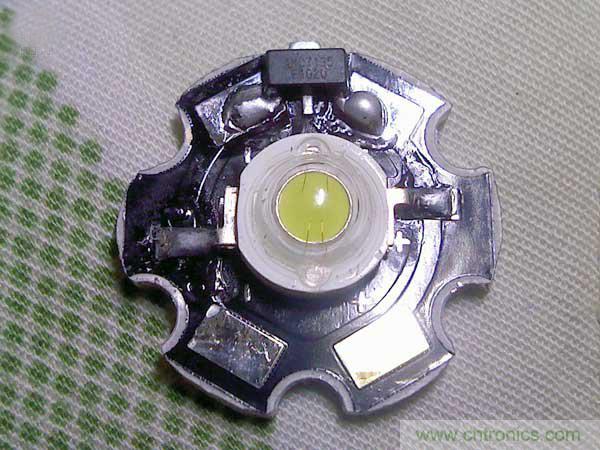

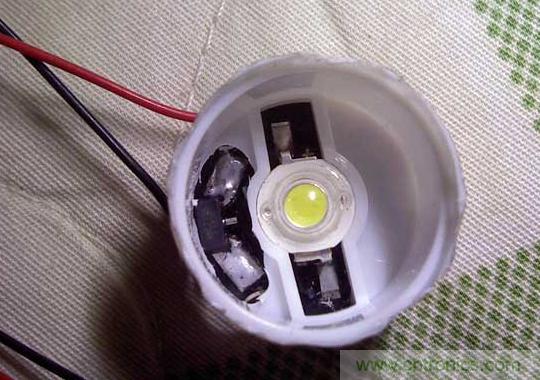

焊接好的樣子
4 接線
按照電路圖的說明，紅線接LED正極，黑線接7135IC的GND腳
下頁內容：加工聚光透鏡
[page]
5 加工聚光透鏡
裝好LED

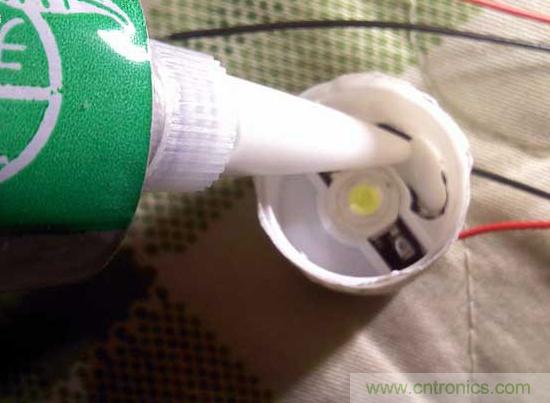

涂上硅橡膠提高防水防塵性能

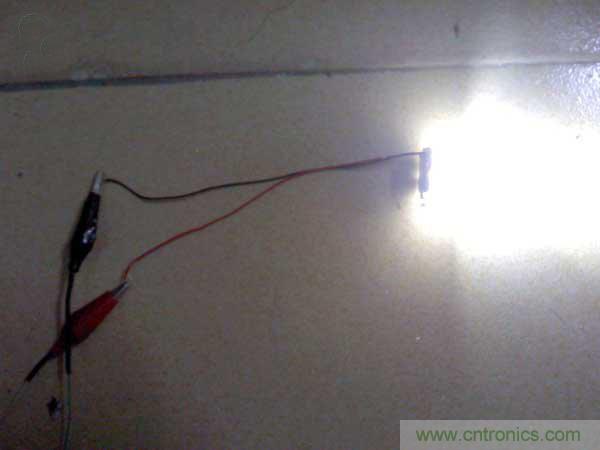

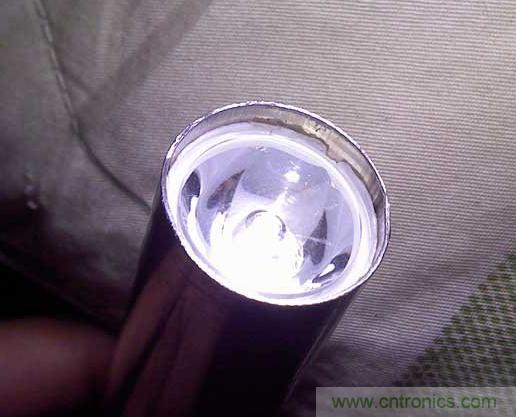

裝好透鏡點亮測試，不錯，亮了
將透鏡裝進不銹鋼管

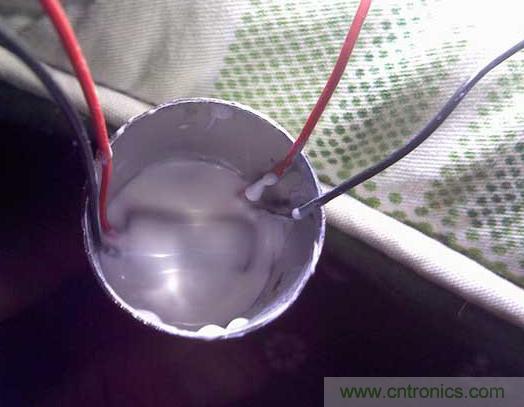

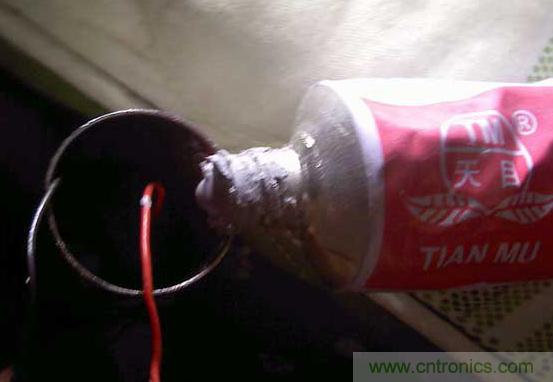

從尾部扯出電線，倒進導熱固化硅膠以便把LED的熱量傳到不銹鋼管
下頁內容：安裝蓄電池
[page]
6 安裝蓄電池

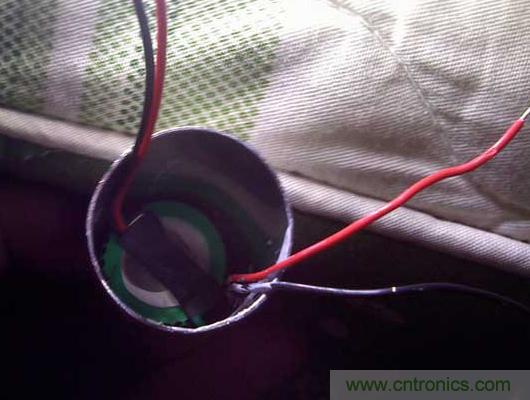

裝上電池，在電池負極接出兩根導線
倒點硅橡膠進去把電池和不銹鋼管之間的空間填滿
下頁內容：充電插座的處理
[page]
把2條負極線接在充電插座的負極
充電插座的正極焊上二極管，然后套上熱收縮管絕緣。電池正極線接在二極管的輸出端，另一條線接充電插座正極線

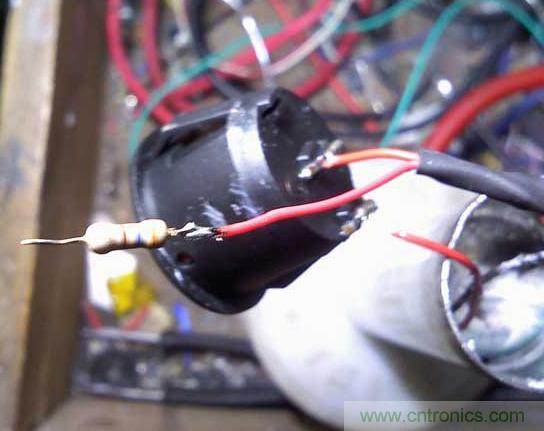

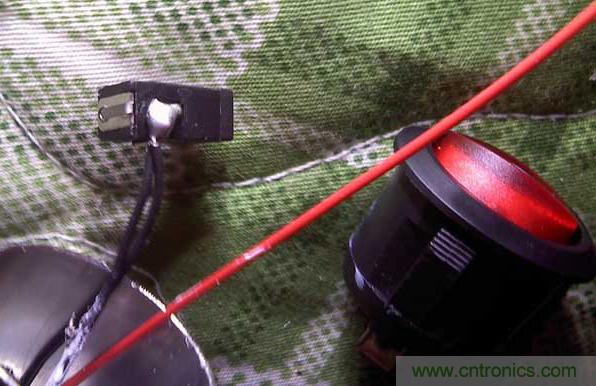

在充電插座的正極輸出線接上一顆350歐姆的電阻，套上熱縮管，把LED用膠水貼在開關的指示燈孔(開關內部是帶指示燈的，把開關原來的指示燈拆掉，把這個裝上去就可。充電時候透過開關的半透明紅色外殼可以看到這顆LED的亮光)
這種開關自帶指示燈，它的功能是打開開關這個燈就會亮，但是我們作為一只手電筒是不需要的，所以就把另一個回路上的充電指示燈接到原來開關帶燈的位置上了。
1Wled的正極線接上開關的隨便一頭，另一頭接的是電池的正極線

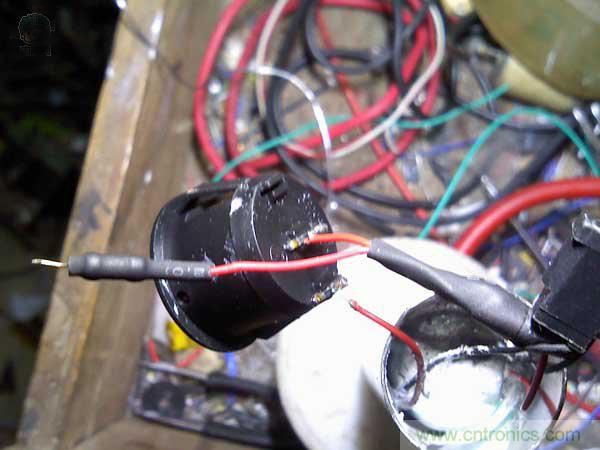

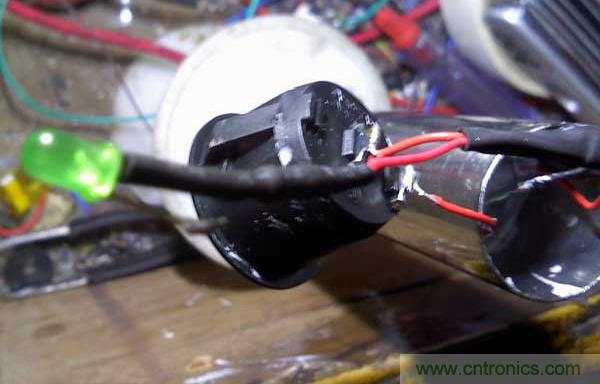

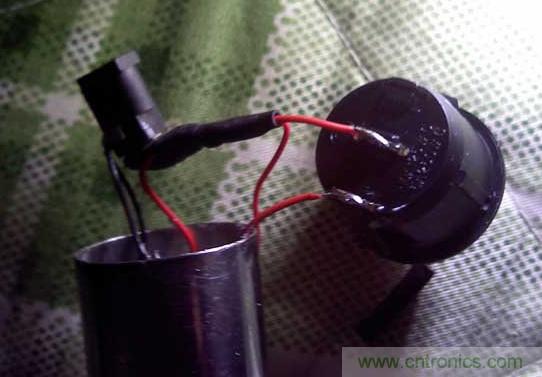

電阻的另一腳接上LED指示燈的正極，套好熱縮管?，F在全部線都接好了，把充電插座伸出之前打好的充電孔用AB膠固定。最后就是在開關上涂上AB膠，按進不銹鋼管等待膠水固化。
下頁內容：測試
[page]
7 測試

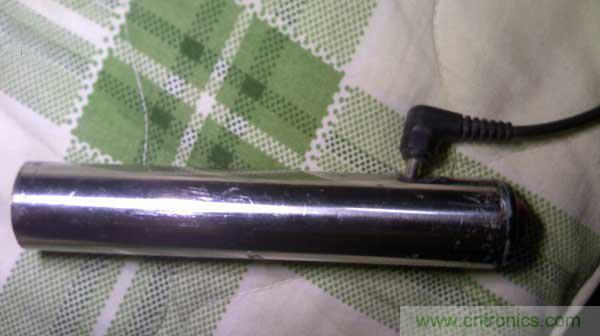

充電

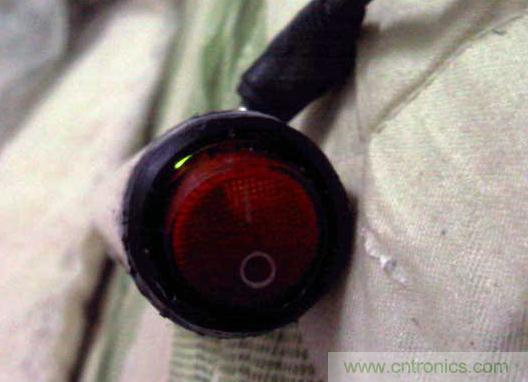

充電時的開關

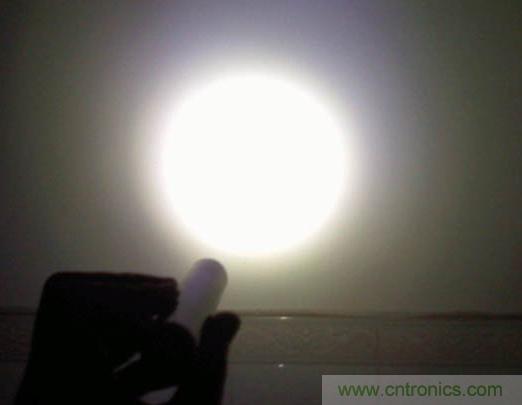

2米距離照的光斑。比較圓，呵呵~大功告成啦!
