【導讀】極性元件在整個PCBA加工過程中需要特別注意，因?yàn)榉较蛐缘脑e(cuò)誤會導致批量性事故和整塊PCBA板的失效，因此工程及生產人員了解SMT極性元件極為重要。
一、極性定義
極性是指元器件的正負極或第一引腳與PCB(印刷電路板)上的正負極或第一引腳在同一個方向，如果元器件與PCB上的方向不匹配時,稱為反向不良。
二、極性識別方法

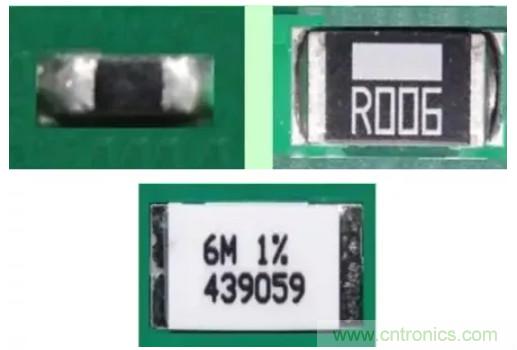

1、片式電阻（Resistor）無極性
2、電容（Capacitor）
2.1 陶瓷電容無極性

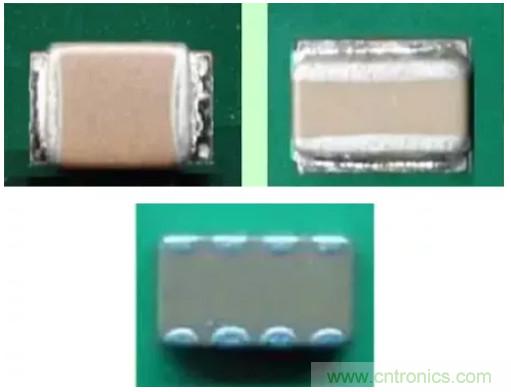

圖2.2.1 陶瓷電容（無極性）
2.2 鉭電容有極性
PCB板和器件正極標示：1）色帶標示；2）“+”號標示；3）斜角標示。

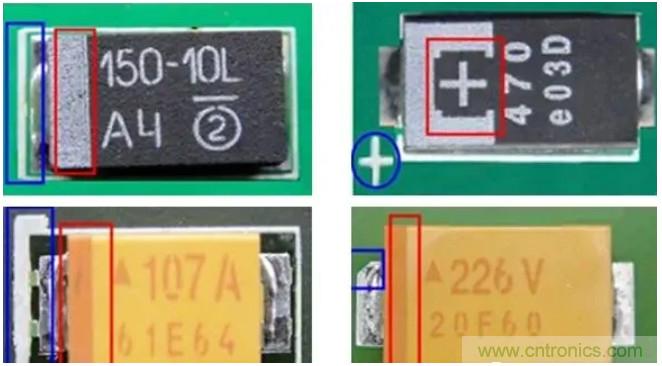

圖2.2.2 鉭電容有極性

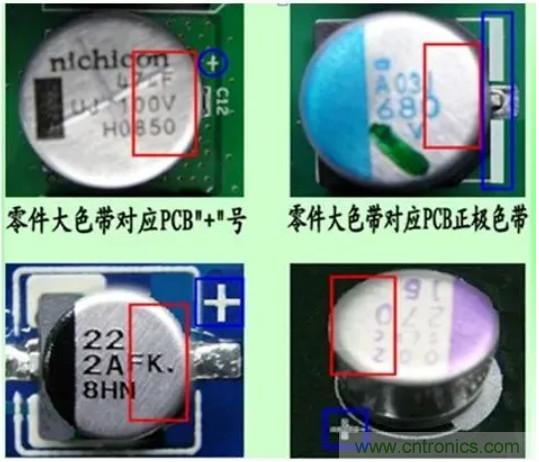

2.3 鋁電解電容有極性
零件標示:色帶代表負；PCB板標示:色帶或“+”號代表正極。
圖2.2.3 鋁電解電容有極性

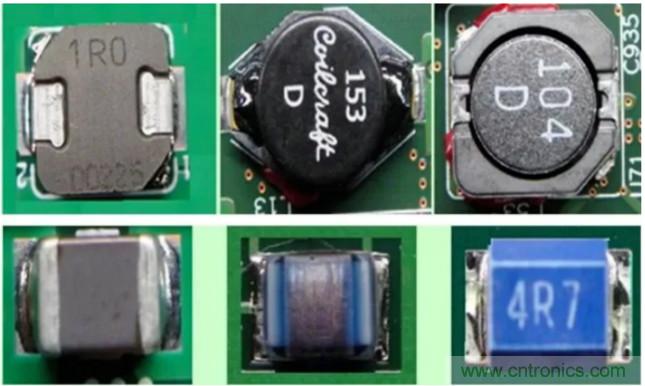

3、電感(Inductor)
3.1 片式線圈
片式電感等兩個焊端封裝無極性要求。
圖2.3.1 片式電感無極性

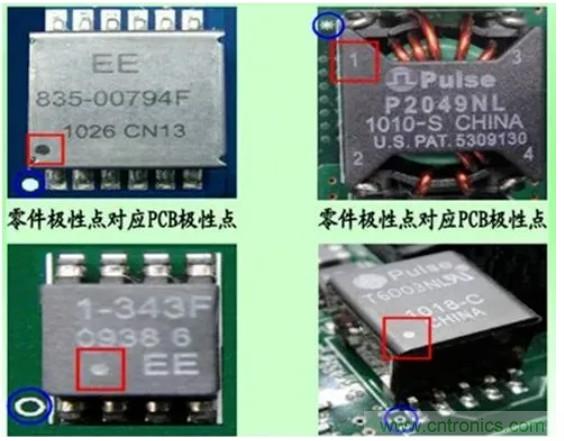

3.2 多引腳電感類
多引腳電感類有極性要求。零件標示:圓點/“1”代表極性點；PCB板標示:圓點/圓圈/“*”號代表極性點。
圖2.3.2 多引腳電感類

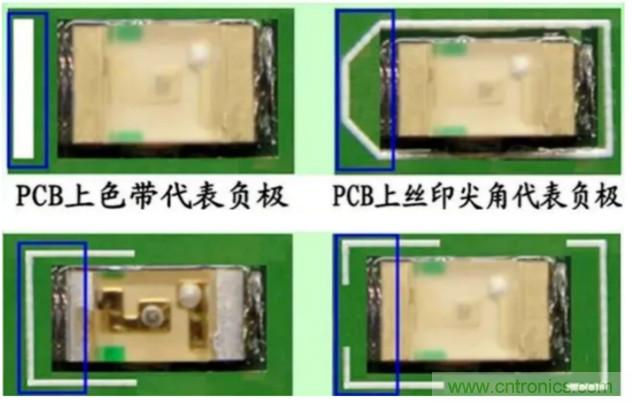

4、發光二極管(Light Emitting Diode)
4.1 SMT表貼LED
表貼LED有極性。
零件負極標示:綠色為負極;
PCB負極標示：1) 豎杠代表；2) 色帶代表；3) 絲印尖角代表；4) 絲印“匚”框代表。
圖2.4.1 表貼LED器件

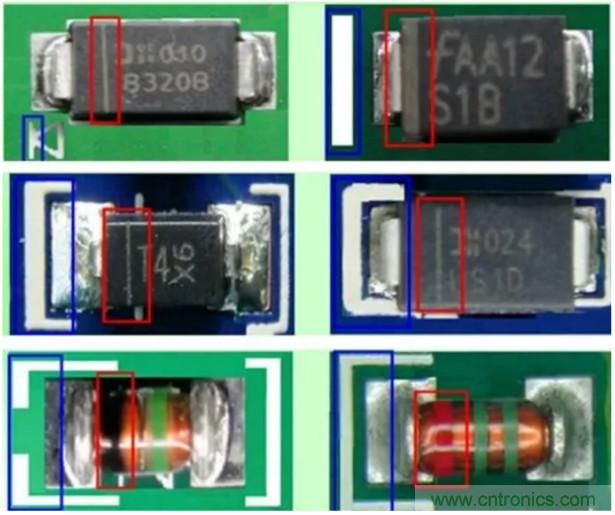

5、二極管(Diode)
5.1 SMT表貼兩端式二極管
表貼兩端二極管有極性。
零件負極標示：1）色帶，2）凹槽，3）顏色標示(玻璃體)；
PCB負極標示：1）豎杠標示，2）色帶標示，3）絲印尖角標示，4）“匚”框標示
251.表貼的二極管帶有極性
6、集成電路(Integrated Circuit)
6.1 SOIC類型封裝
這類封裝有極性。極性標示:1）色帶,2）符號，3）凹點、凹槽，4）斜邊

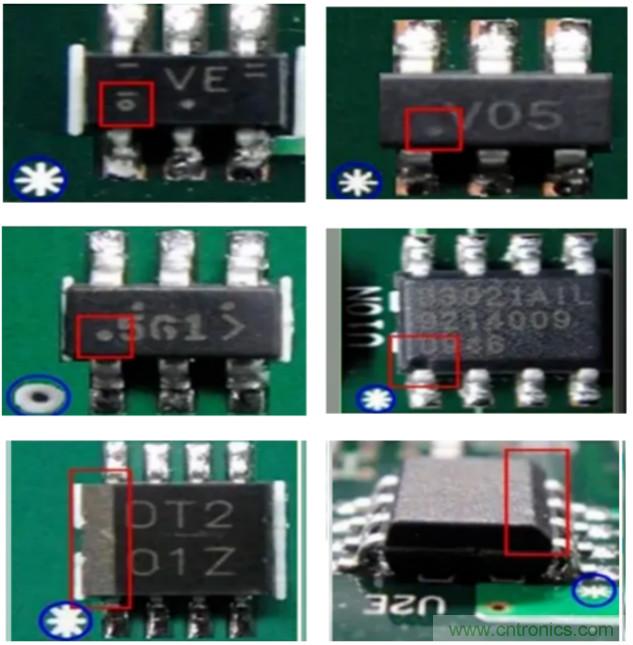

圖2.6.1 集成電路的極性標記

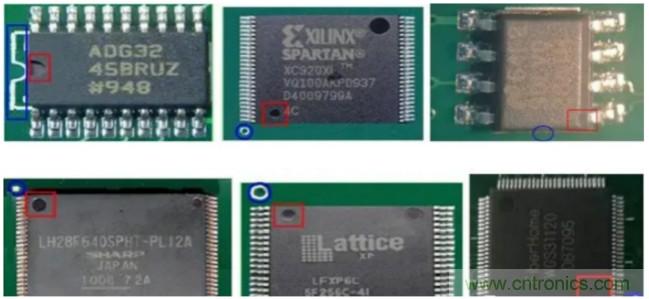

6.2 SOP或QFP類型封裝
這類封裝有極性。極性標示：1）凹點/凹槽標示，2）其中一個點與其它兩/三個點的(大小/形狀)不同。

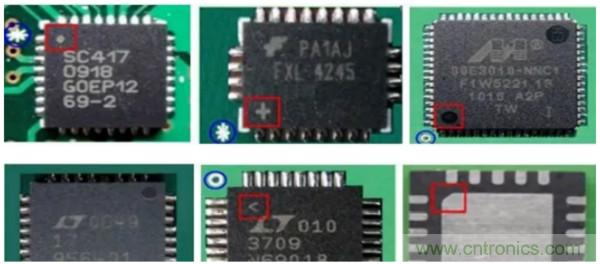

圖2.6.2 SOP以及QFP封裝
6.3 QFN類型封裝
這類封裝有極性。極性標示:1）一個點與其它兩個點(大小/形狀)不同,2）斜邊標示，3）符號標示(橫杠/“+”號/圓點)。
圖2.6.3 QFN封裝有極性

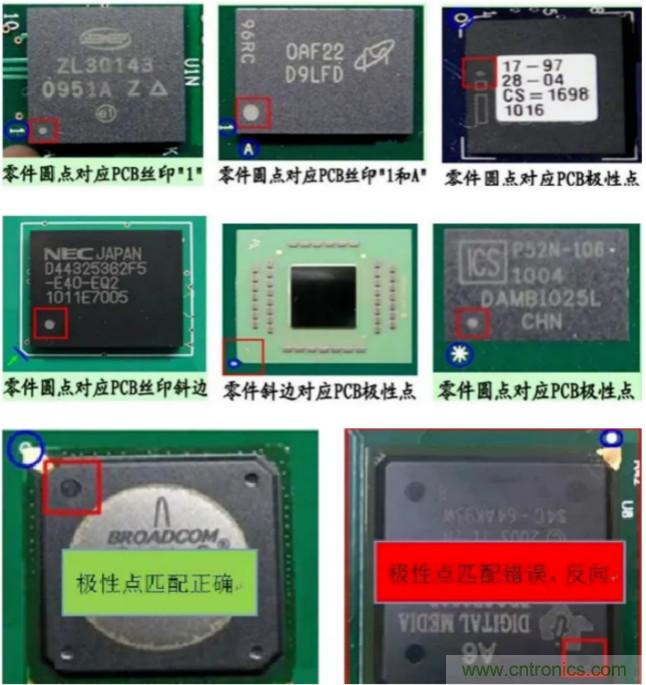

7、柵格排列球形腳芯片(Ball Grid Array)
零件極性:凹點/凹槽標示/圓點/圓圈標示；
PCB板極性:圓圈/圓點/字母“1或A”/斜角標示。
零件極性點對應PCB上極性點。
圖2.7.1 BGA封裝芯片
參考資料
[1]常見SMT極性元器件識別方法（圖解）: https://mp.weixin.qq.com/s/5kPpFPrdZkmxAi8hJEd-xA
