【導讀】在控制LED亮度、放大倍數、喇叭音量大小等電子設計中，我們經常要對電阻參數進行調節，而計算出的電阻往往與實應用有所偏差。最好的辦法就是用可調電阻來選取阻值最接近的電阻應用。可是，單個的可調電阻接線麻煩又很容易被弄丟，怎么辦？來DIY一個方便應用的電阻調式板吧，包你好用！
廢話不多說開始電阻調式板的設計：

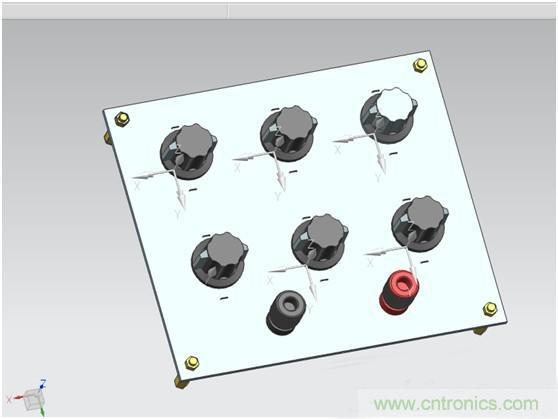

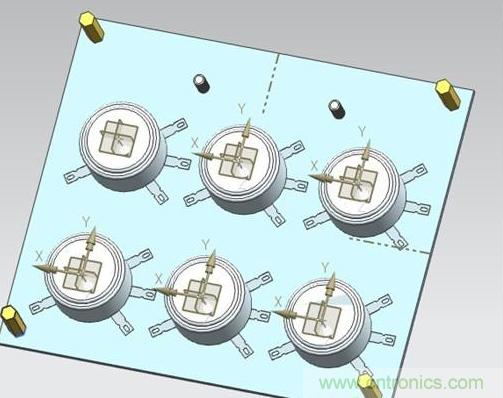

通過計算機設計確立了方案
CDR印刷打孔設計。
進行實物制作：
板材選 用160*140*2MM黑色ABS板。
[page]
打孔印刷后的效果，這批做確實不咋樣，ABS在外地買的叫他切好的，切的有點偏差，印刷打孔都不是很準。

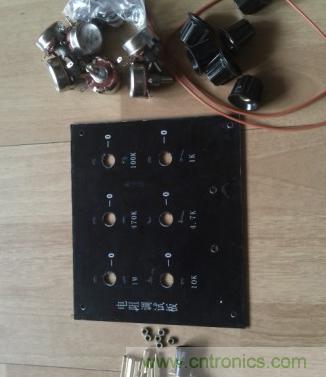

所有配件：ABS板 1張， 電位器1K 4.7K 10K 1M 470K 100K 各一個，電位器旋鈕6個，銅柱4個，螺母4個，接線柱 紅黑各一個，導線。
制作工具：尖嘴鉗，斜口鉗，電烙鐵，一字螺絲刀，美工刀。

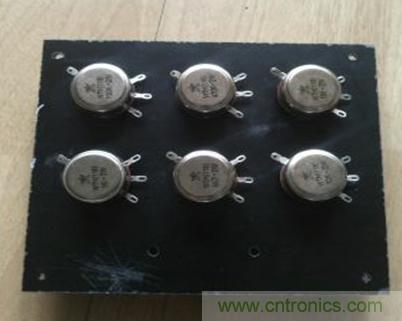

裝上對應的電位器方向致向右。
上好墊片和螺母
下頁內容：電阻調式板的制作
[page]

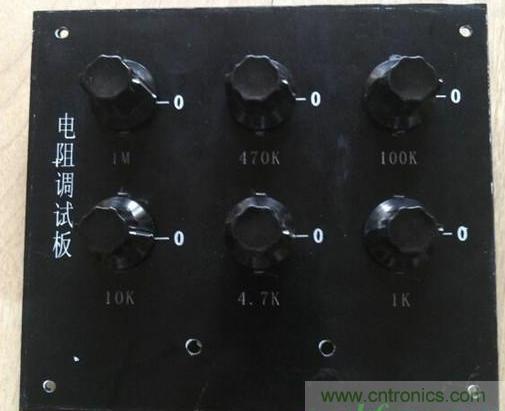

裝電位器旋鈕，應先將電位器右旋到底，將旋鈕白色標位對準0位置裝上。

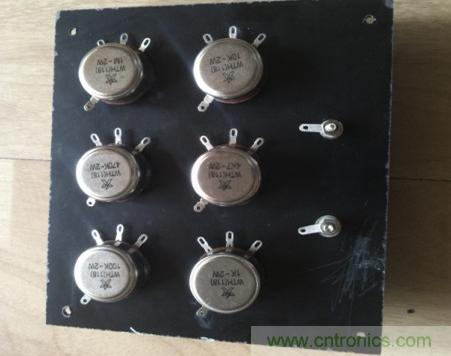

裝線柱

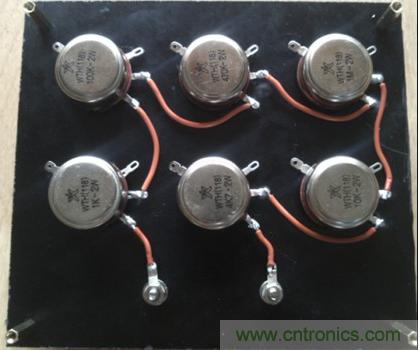

將所有電位器串聯起來接入接線柱。
[page]

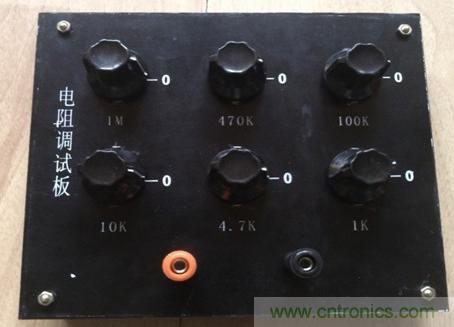

最后成品效果
調節范圍0～1.58M 足夠用了。不夠時可以串聯一個固定的電阻。
沒有塑料板的朋友可用鞋盒硬紙板代替，標識直接用不干膠標貼寫上。
