LabMaster 9Zi-A的產品特性：
- 模塊化、持續可升級、高度靈活性
- 實現了精確的模塊間同步
- 高可靠的捕獲模塊
- 助力高速SERDES(28+Gb/s)研發
- 四通道45GHz 配置
- 更多通道的串行數據差分對測試
LabMaster 9Zi-A的應用范圍：
- 國防軍事和航空航天
力科公司正式發布其新產品系列LabMaster 9Zi-A，模塊化多通道示波器系統，可以提供高達45GHz帶寬，120GS/s采樣率，20個通道和768Mpts/ch的可分析存儲深度。力科的LabMaster 9Zi-A是當今世界最頂級示波器的技術集大成者，代表了力科最高端產品的發展方向。 未來更高帶寬的示波器系統將成為LabMaster 9Zi-A家族的新成員。需要超高帶寬（>20GHz帶寬）的用戶需要領先的技術性能、可升級性、多通道同時測量及靈活的操作方式，目前只有LabMaster 9Zi-A能提供這樣的能力！
LabMaster 9Zi-A系統架構將示波器的捕獲功能、顯示部分、控制單元和輸出處理功能分離了開來從而帶來更靈活的模塊化組合能力。 LabMaster 9Zi-A的“主機”捕獲模塊包括顯示、控制和單個捕獲模塊，另外的“從機”捕獲模塊包括了其它的捕獲系統。 還有一個服務器級的CPU作為第三個模塊，提供了超強的數據處理能力。通過采用專利的ChannelSync™技術，LabMaster 9Zi-A的“主機”捕獲模塊能完美地和“從機”的其它模塊同步，從而提供了前所未有的更多通道的高密度的高性能示波器系統。LabMaster在設計上的這種靈活性使得用戶可以根據通道和帶寬的需要進行靈活配置。
LabMaster 9Zi-A的模塊化設計在帶寬和通道數方面提供了簡單的升級途徑—開始按最小的系統進行配置，隨著需求的變化，增加更多的捕獲模塊來增加通道數，對已購買的模塊升級帶寬，或者在一個系統中有不同的帶寬配置。 這個平臺甚至可以在將來力科發布更高帶寬示波器時升級到更高的帶寬，通過增加另外的LabMaster 9Zi-A捕獲模塊來增加帶寬、通道數以滿足未來的需求。力科計劃在2011年內發布另外的LabMaster 9Zi-A捕獲模塊以提供世界上更高帶寬（比45GHz的帶寬更高）的實時示波器。
LabMaster 9Zi-A代表的頂尖科成果為高速數據的傳輸和通信領域如28-32Gb/s的SERDES，多通道的串行數據（40/100GbE,PCIe Gen3）和相干調制光通信等的研發提供了唯一性測試解決方案。云計算、移動計算及視頻傳輸等實際需求帶來的海量數據傳輸都將驅動更高速信號的研發，而這些研發領域都將需要這種頂級的示波器系統。 LabMaster 9Zi-A也是滿足國防軍事和航空航天領域對高帶寬和多通道需求的理想選擇。
模塊化，持續可升級，高度靈活性

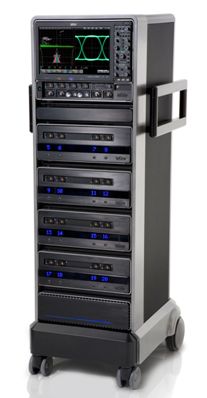

力科的LabMaster 9Zi-A模塊化示波器系統由“主機”、“從機”捕獲模塊及CPU單元組成。每一個主機和從機都可以配置為 13, 16, 20, 30或 45 GHz帶寬和256Mpts/ch的捕獲及可分析存儲深度。一個主機最多可以配有四個從機，最多總共可以實現20通道20GHz，10通道30GHz，5通道45GHz的示波器系統。更高帶寬（45和30GHz）的捕獲模塊包括了更低帶寬模塊的全通道帶寬、采樣率和存儲深度的信號捕獲能力。服務器級的CPU采用了Intel的XeonTM X5660處理器（單核時鐘2.8GHz，每個處理器有六核，每個PCU有兩個處理器=33.6GHz全部有效時鐘）和24GB的RAM（最大有192GB的選件），這種超強的計算動力和力科專利的X-Stream II算法架構結合在一起提供了強大的快速數據處理能力，能實時分析LabMaster 9Zi-A捕獲到的數據。整個系統可以簡單快速地連接在一起，從功能上看起來就是一個通道數更多的單臺示波器，在操作上和單臺示波器的操作完全一樣。 所有的波形可以顯示在15.3”的自有顯示屏上，也可以連接到客戶自己的顯示器上。整個系統達到了一種非常高精密和高集成的水平。
通道同步專利技術實現了精確的模塊間同步
LabMaster 9Zi-A的通道同步專利技術可以將多達20個通道同步在一起，形成一個單一的示波器功能體。 一個獨立的10GHz 時鐘同時提供給主機和從機。10GHz時鐘的頻率比以往的實驗室儀器中同步信號用到的10MHz參考時鐘的頻率快1000倍，這將確保所有采樣模塊都有有更高的時基精度和更精確的同步。其結果是所有通道都可達到的抖動噪聲基底只有275 fsrms 。“從機”自動地被“主機”識別，軟件能自動地校正不同模塊之間的延遲，最終可以實現將20個通道的采集模塊組合在一起當作一臺示波器來工作。
經市場驗證的高可靠的捕獲模塊
LabMaster 9Zi-A的設計源于WaveMaster 8Zi-A的捕獲和分析性能。 市場上廣泛采用的成熟的SiGe工藝的部件和DBI技術相結合確保了持續升級能力和高帶寬性能。在上升時間,階躍響應和抖動噪聲基底等方面都表現出很好的信號保真度。 整個頻率范圍內，特別是在中頻段的高有效比特位（ENOB）也保證了信號的高保真度捕獲。幾乎所有的WaveMaster 8Zi-A的軟件和硬件選件都可以用在LabMaster 9Zi-A上。
LabMaster 9Zi-A助力高速SERDES(28+Gb/s)的研發
開發和驗證高速SERDES以支持更高速的數據和通信傳輸是當前的一個熱點話題。傳統的實時示波器限制在兩通道時30GHz 帶寬，對于最高速的信號需要更多的帶寬，但是更高帶寬的采樣示波器并不能實時捕獲數據，也缺少必要的靈活的分析工具來查找固有抖動的問題根源。LabMaster 9Zi-A可以配置為兩通道45GHz 以用于差分信號測試，而且，這個配置還提供了4通道30GHz和8通道20GHz的多通道測量能力，以用于測試和調試多通道的低速系統。
四通道45GHz 的配置適用于28+GBaud的相干光調制分析
云計算需求驅動了28GBaud(112Gb/s)甚至更高速的DP-QPSK相干調制系統的研發。對于28GBaud的測試，WaveMaster 820Zi-A的四通道帶寬都為20GHz，是一個比較合適的方案，但LabMaster 9Zi-A可以配置為4通道30GHz系統，對于要求更高帶寬而且不受限于兩通道的客戶，這是更好的選擇。 對于>28GBaud的測試需求，LabMaster 9Zi-A可以配置為4通道45GHz系統，可以研發最高速的系統速率。 事實上，力科的45GHz系統已經在用于尖端的80GBaud DP-QPSK的研發上。
更多通道的串行數據差分對測試
隨著串行數據速率的提高，串行數據也變成了“并行”，因為需要利用多個串行數據的差分對來實現更高有效數據傳輸速率。 譬如40/100GbE是10對10Gb/s的差分對并行傳輸實現的，100GbE是4對28Gb/s，而PCI Express是16對8Gb/s的差分對信號傳輸。
LabMaster 9Zi-A可以配置為20通道20GHz，或者是10通道30GHz，這對于串擾分析和差分對延遲的測量特別有幫助。 例如通過對所有的差分對發送數據并分析有問題的差分對的抖動是分析串擾的一種有效方法。而差分對延遲的測量相對更簡單一些，只需要同時觀察所有差分對信號就可以了。
