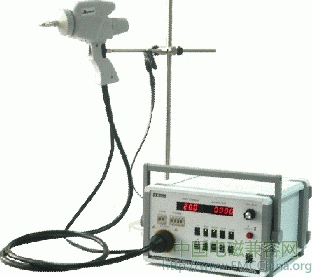

EMC測試儀器完全符合IEC61000-4-2和GB/T17626.2標準的要求，旨在為評定電氣和電子設備經受靜電放電時的性能制定一個共同的準則。具有性能穩定、使用方便、根據試驗要求靈活設定電壓等優點，其中ESD-20的最大輸出電壓20Kv,ESD-30最大輸出電壓為30kV，方便客戶選擇。
主要技術參數：
項目ESD-20(20kV)ESD-30(30kV)
輸出電壓0--±20kV±5%0--±30kV±5%
輸出電壓極性正/負正/負
放電電容150pF150pF
放電電阻330Ω330Ω
放電電流上升時間0.7～1ns0.7～1ns
工作形式單次/重復/20pps單次/重復/20pps
放電次數設定1～99991～9999
放電間隔0.1～9.9s0.1～9.9s
放電形式接觸放電/空氣放電接觸放電/空氣放電

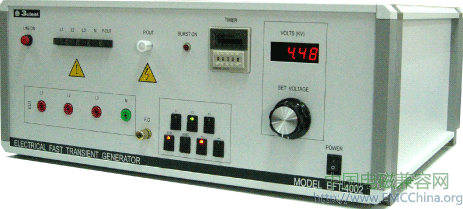

該EMC測試儀器是按照電氣、電子產品對于電快速瞬變脈沖群試驗的特點和要求而專門設計的，具有可靠性好、性能穩定、使用方便等特點。設備的指標符合IEC61000-4-4、EN60100-4-4和GB/T17626.4標準的要求。
主要技術參數
項目EFT-4000EFT-4001EFT-4002
輸出電壓0～±4500V
脈沖頻率2.5kHz、5kHz、100kHz±10%
脈沖極性正或負
內阻50Ω±20%
脈沖前沿5ns±30%
脈沖寬度50ns±30%
脈沖串長度15ms(2.5kHz、5kHz),1ms(100kHz)
脈沖串周期300ms
試品耦合/去耦網絡配件CDN-4020（20A）CDN-4030（30A）
內置，單相三線16A
內置，三相四線16A
工作電源AC220V50/60Hz
環境溫度10-35℃
重量8kg14kg15kg
外形尺寸450×450×130460×520×220460×520×220

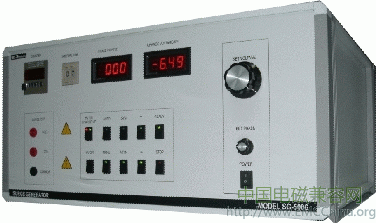

EMC測試儀器——雷擊浪涌發生器，雷擊浪涌干擾模擬器，脈沖浪涌模擬器該EMC測試儀器用于評估設備電源線和內部連接線在經受來自開關切換及自然界雷擊所引起高能量瞬變干擾時的性能提供一個共同依據。測試儀器的性能滿足IEC61000-4-5和GB/T17626.5標準的要求。
主要技術參數
項目SG-5006SG-5010ASG-5010B
輸出波形綜合波:綜合波綜合波CCITT
輸出電壓/電流電壓波1.2/50μs，0～6.6kV電流波：8/20μs，0～3.3kA
綜合波電壓：1.2/50μs，0～10kV,電流：8/20μs，0～5kA
綜合波電壓：1.2/50μs，0～10kV,電流：8/20μs，0～5kACCITT：10/700μs，0～6.6kV
浪涌極性正/負
浪涌發生手動/自動
相移與電源同步時為0°～360°
綜合波，與電源同步時為0°～360°
綜合波，與電源同步時為0°～360°CCITT：異步
輸出阻抗綜合波：2Ω
綜合波：2Ω
綜合波：2ΩCCITT：40Ω，15Ω脈沖耐壓:500Ω
耦合/去耦網絡可選件：SGN-5010ASGN-5010B網絡
內置：?jiǎn)?三相電源線(負載電流20A)
內置：?jiǎn)?三相電源線通信線（4線）
計數6digit
工作電源AC220V50/60Hz
注：雷擊浪涌發生器綜合電壓波可做到20KV，綜合電流波可達10ka，須定制。
