- 高線性寬帶性能
- 內置溫度補償內部偏壓電路
- 采單一固定5V電源
- 高M(jìn)TTF適合基站應用
- 適合作為寬帶增益方塊或射頻驅動放大器MMIC使用

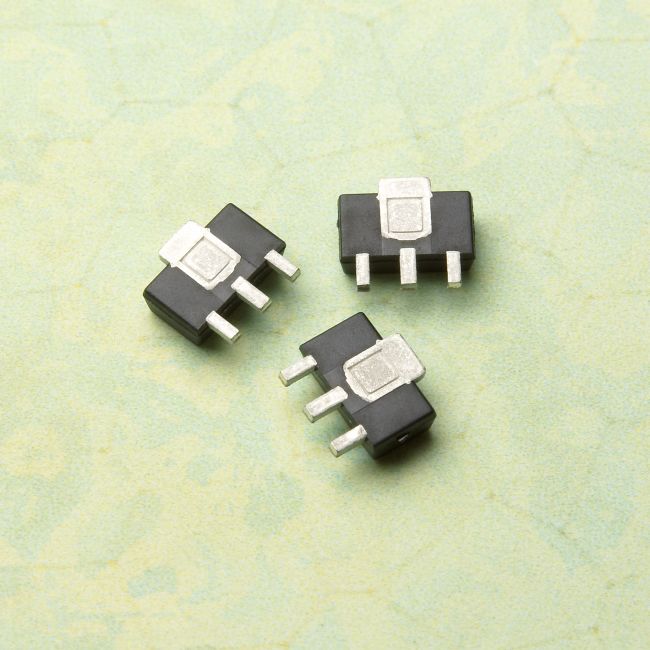

Avago Technologies(安華高科技)近日宣布，推出三款創新的平坦增益、高線性低噪聲增益方塊產品，適合作為寬帶增益方塊或射頻驅動放大器MMIC使用。采用產業標準SOT-89封裝，尺寸大小為4.5mm x 4.1mm x 1.5mm，Avago的MGA-30x89系列目前涵蓋40到6000MHz頻帶，只需簡單的直流偏壓匹配即可工作，并且不需其他射頻匹配器件就可達到寬帶性能。Avago是為通信、工業和消費類等應用領域提供模擬接口零組件的領導廠商。
Avago的MGA-30x89系列具有容易使用以及更廣帶寬等特性，使得這些增益方塊成為移動通信設備、WiMAX無線基站、衛星和有線電視機頂盒，以及其他各種40到6000MHz頻帶工作無線應用的理想選擇。這些器件的平坦增益和高線性主要來自于采用Avago特有的0.25μm GaAs增強模式pHEMT工藝技術，內置的溫度補償內部偏壓電路更可帶來工作溫度范圍下穩定的電流和工藝閥值電壓變化。此外，寬帶平坦增益也使得它們非常適合其他需要在不同頻率下使用相同驅動放大器或增益方塊的移動通信基礎設施設計。
功能特點
? 高線性寬帶性能
? 內置溫度補償內部偏壓電路
? 不需射頻匹配器件
? 采用GaAs E-pHEMT技術
? 采單一固定5V電源
? 產品規格擁有非常好的一致性
? 通過MSL-1并采無鉛和無鹵素材料設計
? 高M(jìn)TTF適合基站應用
三款MGA-30x89增益方塊產品的典型工作條件和性能如下：
MGA-30789：面向40MHz到2600MHz頻帶應用設計，在5V和110mA典型工作條件下可以提供11.8dB增益、40dBm輸出三階截點(OIP3)、24.5dBm P1dB輸出功率，以及3500MHz下3.5dB的噪聲指數。
MGA-30889：面向40MHz到2600MHz頻帶應用設計，在5V和65mA典型工作條件下可以提供15.5dB增益、37dBm OIP3、20dBm P1dB以及900MHz下2.1dB的噪聲指數。
MGA-30989：面向2000MHz到6000MHz頻帶應用設計，在5V和56mA典型工作條件下可以提供12.4dB增益、36dBm OIP3、22dBm P1dB以及3500MHz下2.0dB的噪聲指數。
產品供貨情形
Avago的MGA-30x89平坦增益高線性增益方塊目前已經可以正式供貨。
