【導讀】理解EMC法規需要專業知識，OEM廠商可能很難確定新產品的合規性問題——在時間緊迫且預算緊張的情況下，能夠解決這類問題的OEM廠商更是少之又少。了解如何使用濾波器、屏蔽和扼流圈可以幫助尋求快速且具成本效益的解決方案。
序言：EMC挑戰加劇
電磁兼容性（EMC）法規旨在確保在家庭和工作場所中所使用的以及越來越多地貫穿于智能城市、運輸基礎設施和網聯汽車當中的各種不同類型的電氣和電子設備在彼此靠近使用時可以共存。這種共存對于系統運行不會中斷其他設備或受到外部干擾的影響來說至關重要。
當然，總體目標是要防止電磁效應導致設備或過程失效。這種失效帶來的后果可能包括諸如收不到社交媒體信息或計步器記錄不準確等輕微不便，或是在起搏器控制器等醫療設備或汽車制動控制器或鐵路信號等安全系統發生中斷的情況下對生命或安全帶來的嚴重威脅。
干擾源和兼容性標準
常見的干擾信號源往往包括開關電源、開關DC/DC轉換器和單相或三相電動機及其相關的驅動器。通常，頻率高達30MHz的干擾會通過電纜和電流路徑傳導，或通過電感或電容機制在電纜之間耦合。
這些傳導發射可能會與同一設備內的子系統相互干擾，或與附近的其他設備相干擾。高于30MHz的干擾信號通常會通過金屬部件、器件或電纜（充當天線）向外輻射。這類寄生天線也可能會接收從另一個干擾源輻射的干擾信號。
由于干擾信號通過相同類型的信號路徑耦合，因此充當強干擾源的設備可能同時對外部干擾存在抗擾度差的問題。
在歐洲，適用的法規是EMC指令2014/30/EU。該指令下的協調標準是雙重產品組，例如包含在家用電器和電動工具用EN 55014中的產品組及包含在電氣照明用EN 55015中的產品組。這些規范的范圍包括設備發射的電磁信號的強度以及對于來自外部干擾源的干擾的抗擾度。
新產品在歐盟國家銷售之前，必須經過合規性測試。面向商業、工業或企業環境中使用而銷售的產品被歸類為A類，而面向住宅環境中使用的產品被歸類為B類。B類設備的法規往往更加嚴格。
表1概述了用于評估被測產品的發射和抗擾性能的測試類型。為了通過EMC法規，被測設備必須證明任何發射的信號強度都低于傳導和輻射頻率范圍內的規定限值。此外，它們必須證明能對所述干擾信號和擾動達到指定強度的抗擾度。

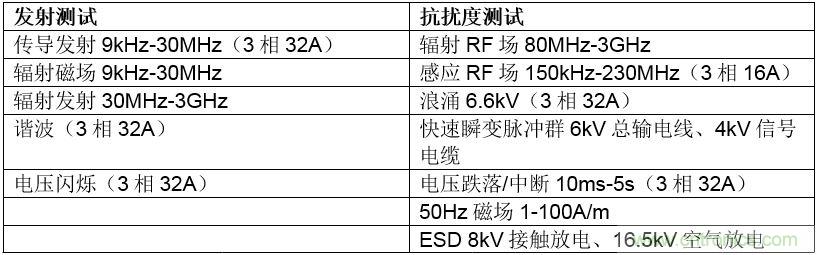

表1.電磁發射和抗擾度的強制性產品測試。
EMC設計
確保電磁發射和抗擾度在規定的范圍內，應首先從電路板級向上采用最佳設計實踐，以便消除潛在的干擾信號路徑。其包括在IC的Vcc連接處進行電源輸出濾波和適當解耦，在多層PCB中仔細接地和正確放置地平面，以及避免可能充當天線的長信號走線。
OEM廠商的產品開發團隊可能不熟悉2014/30/EU指令等文件中指定的規范和測試技術，并且可能無法從企業內部面向EMC的專業設計的專長中受益。此外，就通過來自不同外部供應商的集成模塊創建的產品而言，OEM廠商的工程師通常也無法掌控板級設計決策。
另一方面，設計團隊可能會發現，雖然從外部供應商處采購的功能模塊可能各自遵守EMC法規，但包括多個模塊在內的OEM系統的總發射量可能會超過特定頻率下的規定限度。常見的例子包括LED照明系統等設備——盡管LED照明系統需要采用額外的系統級濾波來確保成品的合規性，但其可能包含多個驅動器，這些驅動器又具有各自符合EN 55015標準的開關電源（SMPS）模塊。
此外，如果某OEM系統已經通過了測試和認證，隨后對創建派生產品或下一代產品而做的設計更改可能會導致發射量增加，進而導致新產品無法通過EMC測試。
設計團隊有時也可能發現住宅和工業電氣設備允許的EMI信號強度之間存在差異。工業設備用規范可能在某些頻段允許傳導或輻射噪聲達到大約75dB或100dB-110dB，但面向住宅設備的相應限制可能要嚴格10dB或者更多。如果是為暖通空調（HVAC）或家電產品選擇逆變器等模塊，記住這一點非常重要。
解決……并認證
諸如基美電子（KEMET）等元器件制造商通常會提供研發資源來測試客戶的系統是否符合國際標準。這些部門會分析客戶產品的發射和敏感性，確定不合規的原因，并開發測試解決方案，或酌情推薦更基本的設計更改。
諸如添加濾波器或引入電纜屏蔽或鐵氧體扼流圈等成熟技術，可以彌補OEM客戶經常在產品設計后期遇到的問題。其他方法可能包括金屬屏蔽，或以散裝薄片形式或以定制器件方式提供的柔性抑制材料。
市場上提供各種類型的EMC濾波器，它們分別針對單相或多相電機驅動器、光伏或風力發電機、醫療應用、照明或軍事等應用進行了優化。這些濾波器還提供各種外形和安裝方式，例如饋通、底盤安裝或隔板安裝濾波器。除了應用和安裝以外，進一步的典型選擇標準包括尺寸和成本，以及是否符合適用于濾波器的標準。這些標準包括IEC/EN 60939和UL 1283，以及CSA、cUL、MIL和德國VDE安全標準等。

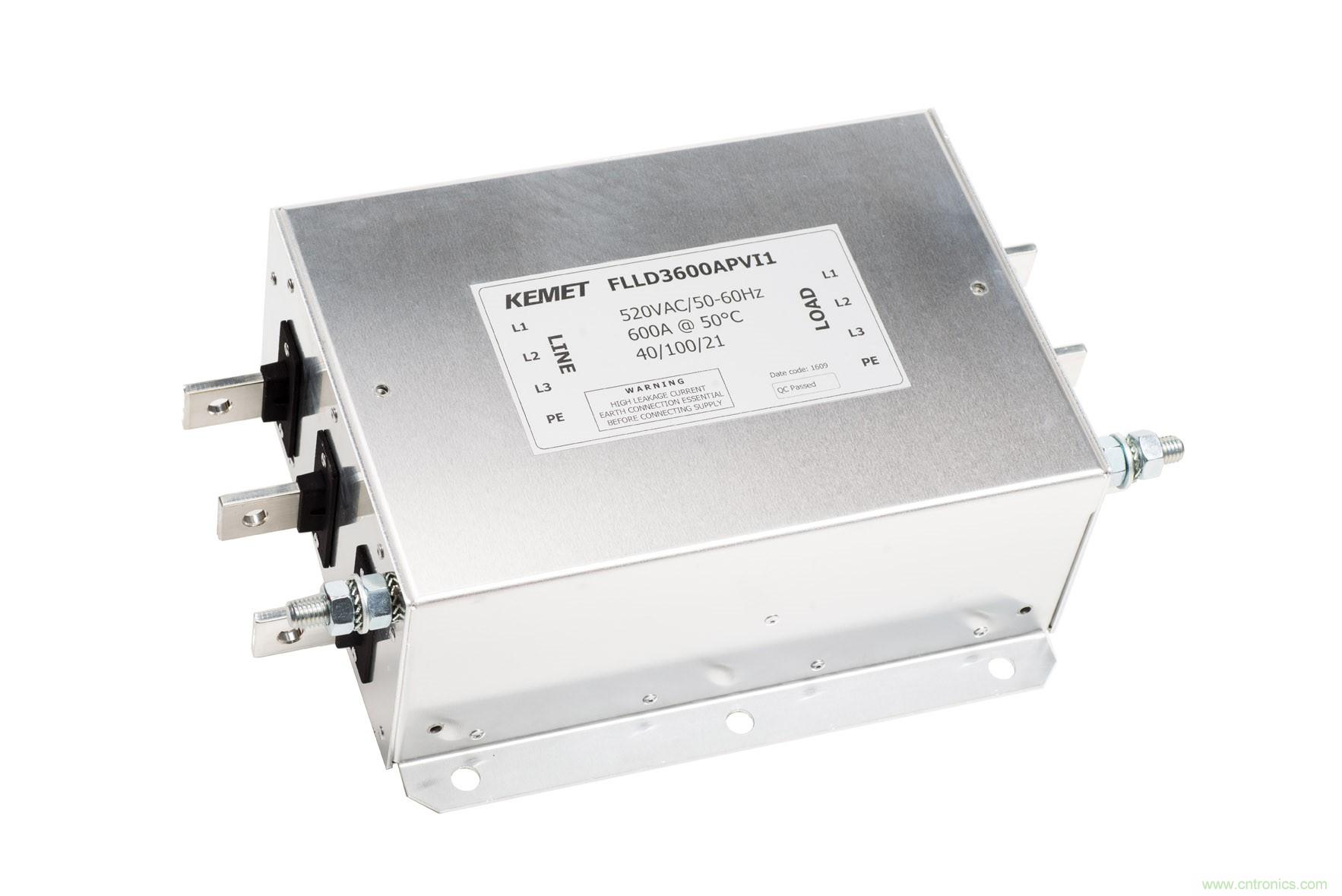

圖1：基美電子的FLLD3600APVI1大電流三相EMI濾波器
補充案例
案例問題和解決方案1——電機/控制器應用
圖2（a）顯示了電機/控制器組合的傳導噪聲如何在一個小范圍頻率內超過規定極限，從而導致整個系統的認證測試失敗。該案例顯示了用于地?zé)釤岜玫娜嚯姍C(jī)驅動器的性能。通過識別干擾信號的幅度和受影響的頻率范圍，基美電子設計了一個高通濾波器，用來衰減0-4MHz范圍內的較低頻率的干擾信號。圖2（b）說明了面向這一應用設計的定制濾波器的作用——它確保了整個傳導頻率范圍內的發射都低于EMC指令所規定的限值。
圖2（a）和2（b）：帶X電容的濾波器對熱泵驅動器發射的影響。
案例問題和解決方案2——三相磨床
工程師經常遇到的時間、成本或尺寸限制可以幫助您集中尋找解決方案。某三相磨床包含一臺400V交流電動機，該電機由一臺通過電纜連接至電機的單獨逆變器進行控制。該磨床經過發現超過了4-10MHz頻率范圍內的傳導發射的規定限值，如圖3（a）所示。
由于沒有時間更改設備的物理布局，或是為了顯著改變產品設計以包含更多的EMI濾波器，基美電子重新設計了逆變器和電機之間的布線，以便引入具有適當接地的屏蔽電纜。如圖3（b）所示，這有效地將傳導發射的最大值減少到了大約55dB——明顯低于2014/30/EU指令所指定的60dB-73/80dB范圍。
圖3（a）和3（b）：使用屏蔽電纜盡可能減少傳導干擾的影響。
案例問題和解決方案3——電池備份系統
基美電子的EMC濾波器研發部門的另一位客戶最近要求幫助他們確保某臺醫療設備用電池備份系統能夠通過EMC測試。這個應用需要為電池的往返提供較長電纜，并在電池管理電路和LED指示燈之間提供長電纜。經過發現，系統中的DC/DC轉換器由于其陡峭的開關沿而成為了擾動產生的原因。這些擾動很容易被充當天線的電纜所接收。圖4（a）顯示了電磁噪聲如何在大約57MHz的位置達到峰值——該峰值大于在該頻率范圍內允許的40dB最大值，從而導致設備無法通過EMC認證。
由于該OEM的產品推出迫在眉睫，他們需要快速提供解決方案。外形限制致使不可能對電纜長度進行縮短。為了解決這些限制條件下的問題，該團隊為電池和LED電纜添加了單匝共模電感器，使每根電纜各通過鐵氧體磁芯一次。這有效地將30-200MHz范圍內的干擾信號從40-50dB衰減到了30dB以下，如圖4（b）所示。
鐵氧體磁芯提供的形狀和尺寸有很多，可用于各種直徑的圓形電纜或其他類型的電纜，如扁平柔性電纜或帶狀電纜。這樣便可以提供經濟的解決方案來盡可能減少設計工作，這對于時間緊迫或在發現有EMC問題前已經有某些部件被生產的情況來說特別有價值。

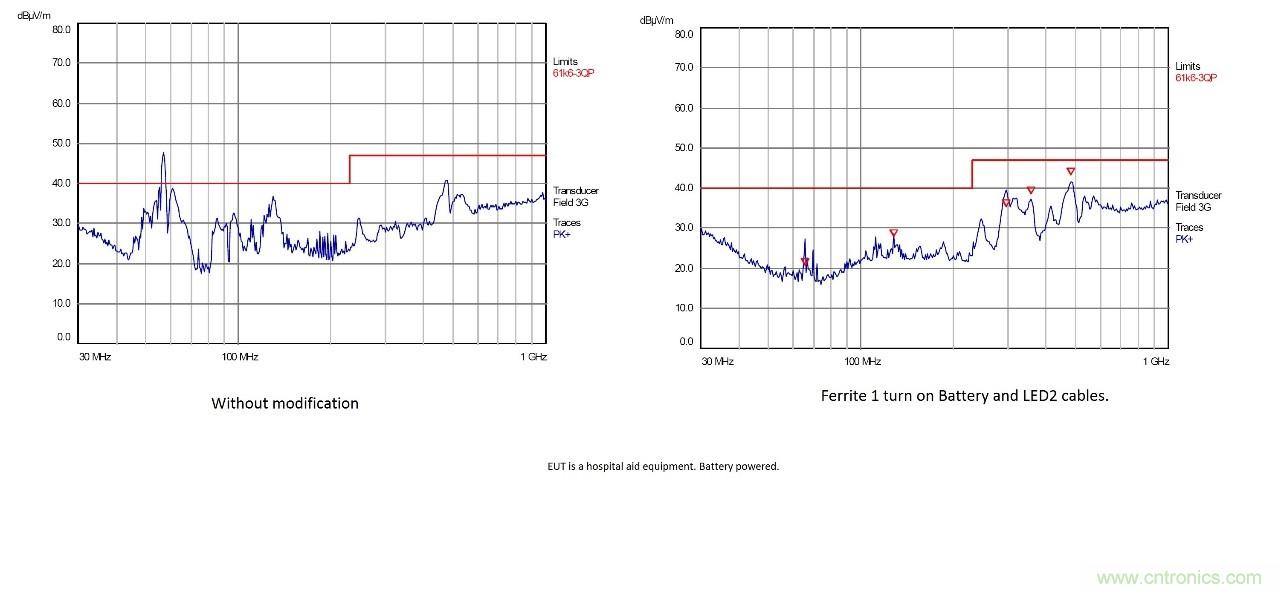

圖4（a）和4（b）：使用鐵氧體磁芯來應對電纜的天線效應。
（作者簡介：Derick Stevens：基美電子（KEMET）歐洲FAE經理；Claes Nender：基美電子AB（KEMET Electronics AB）薄膜與電解業務部電子研發經理）
