【導讀】是不是還在為不知道如何自制簡單PCB線路板而著急？電子發燒友們有福氣了，歷經千難萬險小編終于收集到6種高效的PCB線路板DIY的好方法，下面請聽小編娓娓道來，想學習的同學可別錯過哦，小心悔終身。

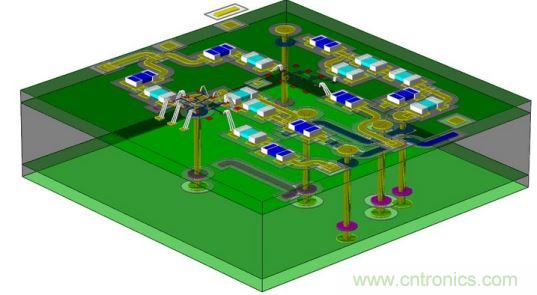

自制線路板PCB方法1:
1.將敷銅板裁成電路圖所需尺寸?
2.把蠟紙放在鋼板上,用筆將電路圖按1:1刻在蠟紙上,并把刻在蠟紙上的電路圖按電路板尺寸剪下,剪下的蠟紙放在所印敷銅板上?取少量油漆與滑石粉調成稀稠合適的印料,用毛刷蘸取印料,均勻地涂到蠟紙上,反復幾遍,印制板即可印上電路?這種刻板可反復使用,適于小批量制作?
3.以氯酸鉀1克,濃度15%的鹽酸40毫升的比例配制成腐蝕液,抹在電路板上需腐蝕的地方進行腐蝕?
4.將腐蝕好的印制板反復用水清洗?用香蕉水擦掉油漆,再清洗幾次,使印制板清潔,不留腐蝕液?抹上一層松香溶液待干后鉆孔?
自制線路板PCB方法2:
將漆片(即蟲膠,化工原料店有售)一份,溶于三份無水酒精中,并適當攪拌,待其全部溶解后,滴上幾滴醫用紫藥水(龍膽紫),使其呈現一定的顏色,攪拌均勻后,即可作為保護漆用來描繪電路板?
先用細砂紙把敷銅板擦亮,然后采用繪圖儀器中的鴨嘴筆(或圓規上用來畫圖形的墨水鴨嘴筆),進行描繪,鴨嘴筆上有調整筆劃粗細的螺母,筆劃粗細可調,并可借用直尺?三角尺描繪出很細的直線,且描繪出的線條光滑?均勻,無邊緣鋸齒,給人以順暢?流利的感覺;同時,還可以在電路板的空閑處寫上漢字?英語?拼音或符號描繪出的線條,若向周圍浸潤,則是濃度太小,可以加一點漆片;若是拖不開筆,則是太稠了,需滴上幾滴無水酒精?萬一描錯了也沒關系,只要用一小棍(火柴桿),做一個小棉簽,蘸上一點無水酒精,即可方便地擦掉,然后重新描繪即可?一旦電路板圖繪好后,即可在三氯化鐵溶液中腐蝕?電路板腐蝕好后,去漆也很方便,用棉球蘸上無水酒精,就可以將保護漆擦掉,略一晾干,就可隨之涂上松香水使用?
由于酒精揮發快,配制好的保護漆應放在小瓶中(如墨水瓶)密封保存,用完后別忘了蓋上瓶蓋,若在下次使用時,發現濃度變稠了,只要加上適量無水酒精即可?
自制線路板PCB方法3:
無線電愛好者都為制作電路板而煩惱過?現在向大家介紹一種“亞印刷”法制作印刷電路板?方法如下:
1?在打印機上將電路板圖按1∶1的比例打印在80克復印紙上?手工繪制也可以,但底紙要平整?
2?找一臺傳真機,將機里的傳真紙取出,換上熱熔塑膜(本公司有售)?把電路圖放入傳真機入口,利用傳真機的復印鍵,將線路圖復制在熱熔塑膜上?這時印刷電路板的“印刷原稿”就做好了?
3?用雙面膠帶紙將制好圖的塑膜平整地貼在敷銅板上?注意要平整,不能起皺,膠帶紙不能遮住熔化部分,否則影響線路板的制作效果?
4?用漆刷將油漆均勻地刷在塑膜上,注意:不能往復地刷,只能順著一個方向依次刷,否則塑膜一起皺,銅板上的線條就會出現重疊?待電路圖全被刷遍,小心地將塑膜拿掉?這時一塊印刷線路板就印刷好了?待干后,即可腐蝕了?
如要印制多塊,可做一個比電路板大一點的木框,將絲網(本公司有絲網出售)平整地敷在木框上,固定好?再用雙面膠帶紙將定好影的塑膜貼在絲網下面?將敷銅板放在桌上,合上絲網架(印刷圖與敷銅板要左右對齊),用漆刷將漆順一個方向依次刷好,拿掉網架?印刷電路板就印好了?如有缺陷,可用油漆和竹片修改?
以上過程須注意,刷漆時,手用力要輕重得當,太重漆膜太厚,線條會跑花邊,太輕線條會出現斷線?塑膜一定要正面朝上?
[page]
自制線路板PCB方法4:
把即時貼粘在敷銅板的銅箔上,然后在貼面上繪制好電路,再用刻刀刻透貼面層,形成所需電路,揭去非電路部分最后用三氯化鐵腐蝕或電流電解法就可以制作出較理想的電路板?
腐蝕溫度可在55℃左右進行,腐蝕速度較快?腐蝕好的電路板用清水沖洗干凈,揭去電路上的即時貼,打好孔,擦干凈涂上松香酒精溶液以備使用?
自制線路板PCB方法5:
1.根據電路原理圖中所用的元件形狀和印刷板面積的大小合理安排元件的密度和各元件的位置?確定元件位置應按照先大后小?先整體后局部的原則進行,使電路中相鄰元件就近放置,排列整齊均勻?
2.各元件之間的連接導線在拐彎處和兩線相交處不能拐直角,須用曲線過渡,也不能相互交叉和迂回太遠?有些導線實在做不到這一點時,可以考慮在印刷板的反面印制導線,再用穿釘與正面電路連接,或在焊接元件時另外用絕緣導線連接?
3.輸入部分和輸出部分距離遠一些為好,以免互相干擾?
自制線路板PCB方法6:
在業余條件下制作印制板的方法很多,但不是費時,就是“工藝”復雜,或質量不敢恭維?而本人制作印刷板的方法就屬于綜合效果較好的一種,方法如下:
1.制印板圖?把圖中的焊盤用點表示,連線走單線即可,但位置?尺寸需準確?
2.根據印板圖的尺寸大小裁制好印板,做好銅箔面的清潔?
3.用復寫紙把圖復制到印板上,如果線路較簡單,且制作者有一定的制板經驗,此步可省略?
4.根據元件實物的具體情況,粘貼不同內外徑的標準預切符號(焊盤);然后視電流大小,粘貼不同寬度的膠帶線條?對于標準預切符號及膠帶,電子商店有售?預切符號常用規格有D373(0D-2.79,ID-0.79),D266(0D-2.00,ID-0.80),D237(OD-3.50,ID-1.50)等幾種,最好購買紙基材料做的(黑色),塑基(紅色)材料盡量不用?膠帶常用規格有0.3?0.9 ?1.8? 2.3? 3.7等幾種?單位均為毫米?
5.用軟一點的小錘,如光滑的橡膠?塑料等敲打圖貼,使之與銅箔充分粘連?重點敲擊線條轉彎處?搭接處?天冷時,最好用取暖器使表面加溫以加強粘連效果?
6.放入三氯化鐵中腐蝕,但需注意,液溫不高于40度?腐蝕完后應及時取出沖洗干凈,特別是有細線的情況?
7.打眼,用細砂紙打亮銅箔,涂上松香酒精溶液,涼干則制作完畢了? 這種印制板的質量很接近正規的印制板?0.3毫米膠帶可在IC兩腳之間穿越,可大大減少板正面的短跳線以省事?省時間?本人在工作中常用此法來做實驗印板或少量的產品?
