【導讀】光繼電器，亦稱光電繼電器或光電耦合繼電器，是一種交直流并用的半導體繼電器。其核心結構采用發光器件（如紅外發光二極管）和受光器件（如光電二極管陣列及MOS場效應管）一體化設計。通過這種設計，光繼電器實現了輸入側與輸出側之間完全的電氣隔離，信號則通過光信號進行傳輸。
1 光繼電器概述：定義與技術原理
光繼電器，亦稱光電繼電器或光電耦合繼電器，是一種交直流并用的半導體繼電器。其核心結構采用發光器件（如紅外發光二極管）和受光器件（如光電二極管陣列及MOS場效應管）一體化設計。通過這種設計，光繼電器實現了輸入側與輸出側之間完全的電氣隔離，信號則通過光信號進行傳輸。
工作原理可以概括為以下過程：當輸入側施加控制信號時，內部的紅外發光二極管（IR LED） 發出特定波長的不可見光。這些光信號照射到輸出側的光電檢測器（通常是光電二極管或光電晶體管）上，使其產生電信號。該電信號進而驅動輸出電路的功率MOSFET，使其導通或關斷，從而控制負載電路的通斷。整個過程無需物理接觸，實現了無觸點開關控制。
與傳統的電磁繼電器相比，光繼電器消除了機械運動部件，完全依靠光電轉換原理實現電路控制。這種獨特的工作原理使其兼具了光電隔離器的高隔離性能和傳統繼電器的負載驅動能力，成為現代電子系統中信號隔離與功率控制的理想解決方案。
2 基本特性與技術優勢
光繼電器憑借其獨特的固態結構，展現出多項卓越的性能特性，這些特性直接轉化為實際應用中的顯著優勢。
2.1 基本特性
●無機械觸點：由于完全采用半導體結構，光繼電器消除了傳統繼電器中的機械觸點，從根源上避免了因電弧和火花導致的觸點氧化與磨損問題。
●高隔離電壓：輸入與輸出間通過光耦合實現電氣隔離，隔離電壓通常高達2500-5000Vrms，如東芝TLP3640A型號的隔離電壓更是達到了3750Vrms，為系統提供高級別的安全保障。
●高速切換：無機械運動部件的設計使開關速度大幅提升，響應時間可達0.1ms至1ms級別，比傳統繼電器的5-15ms快數十倍。
●長壽命：無接觸磨損的設計使得光繼電器的理論壽命可達10億次操作，遠高于傳統繼電器的10萬-100萬次。
●低泄漏電流：關斷狀態下的泄漏電流極低，通常低于1μA，減少了功率損耗。
●低驅動電流：僅需5-20mA的輸入電流即可驅動，適合與微處理器等低功耗器件直接接口。
2.2 技術優勢
基于上述特性，光繼電器在實際應用中展現出多重優勢：
●高可靠性：固態結構和無活動部件設計使其抗震動、抗沖擊能力強，適用于惡劣環境。
●低噪聲運行：開關過程中無觸點彈跳噪聲，也不會產生電磁干擾，保證系統安靜運行。
●緊湊尺寸：相比同規格傳統繼電器，體積可減小30%以上，有助于實現設備小型化。例如，東芝TLP3640A采用SO4封裝，尺寸僅為2.6mm×7mm，比機械繼電器安裝面積減少70%。
●節能環保：低驅動功率和低泄漏電流特性降低了系統總功耗，符合綠色電子設計趨勢。
3 應用領域概覽
光繼電器的獨特特性使其在多個領域成為不可替代的關鍵元件：
●測量與測試設備：在精密測量儀器中，光繼電器利用其低泄漏電流和低噪聲特性，實現信號路徑的高精度切換，保證測量準確性。
●通信設備：通信基站和網絡設備利用光繼電器的高速切換和高隔離特性，用于信號路由和通道選擇，滿足現代通信系統對信號完整性的嚴苛要求。
●工業自動化：在可編程邏輯控制器（PLC）和工廠自動化系統中，光繼電器用于模擬接口模塊和數字I/O模塊，其長壽命免維護特性降低了系統停機時間。
●醫療電子：醫療設備利用光繼電器的高隔離電壓和低漏電流特性，確?；颊呓佑|部分的安全隔離，符合嚴格的醫療安全標準。
●汽車電子：在新能源汽車和傳統汽車的電池管理系統、車載充電器等部件中，光繼電器提供可靠的高壓隔離和穩定的信號傳輸。
保全與安全系統：安防設備利用光繼電器的高可靠性和長壽命，確保系統在長期運行中的穩定性。
4 成本分析與選型要則
4.1 成本構成分析
光繼電器的成本結構較傳統繼電器更為復雜，主要受以下因素影響：
●技術復雜度：集成光電轉換與功率輸出所需的半導體工藝顯著影響成本，特別是采用先進技術（如東芝的芯片上芯片3D集成技術）的產品。
●性能規格：高隔離電壓、大負載電流、低導通電阻等高性能參數需要更復雜的半導體結構，直接增加制造成本。
●封裝形式：為滿足小型化需求而采用的特殊封裝（如SMD封裝）會增加成本，但能節省PCB空間。
●品牌溢價：國際知名品牌如Panasonic、東芝、歐姆龍等因技術積累和可靠性記錄，價格通常高于國產器件。
●采購規模：大批量采購通常能獲得顯著的價格優惠，小批量采購則因包裝、分銷等環節增加成本。
值得注意的是，雖然光繼電器的初始購買成本通常高于傳統電磁繼電器（大電流規格可能高出3-5倍），但綜合考慮壽命周期成本時，情況往往不同。光繼電器的長壽命、低功耗和免維護特性可顯著降低系統的總擁有成本，特別是在需要頻繁切換或維護困難的應用中。
4.2 選型要則
光繼電器選型是需要平衡多項技術參數與成本因素的系統工程，以下是關鍵選型考量點：
●隔離電壓要求：根據應用環境的電壓情況選擇足夠隔離電壓的型號，隔離電壓應超過應用中可能出現的最大電壓，確保安全余量。一般工業應用通常需要1500-3000Vrms，醫療、電力等特殊應用可能需要3750Vrms或更高。
●負載能力匹配：確保繼電器能夠承載實際負載，包括穩態工作電流、啟動浪涌電流和可能的異常過電流。例如，東芝TLP3640A可承受1A恒定電流和高達3A的脈沖電流。
●開關速度需求：根據系統對響應時間的要求選擇適當型號。控制系統中對實時性要求高的場合應選擇高速型號（如tON<0.5ms），對速度不敏感的應用則可選擇經濟型低速型號。
●環境適應性：考慮使用環境的溫度、濕度、震動等條件。工業環境應選擇寬溫度范圍（如-40℃至+110℃）的型號，消費類產品可選擇范圍較窄但成本更低的型號。
●封裝與尺寸：根據PCB空間限制選擇適合的封裝形式。緊湊型設備優先考慮貼片封裝，高功率應用可能仍需通孔封裝以利于散熱。
●成本與可靠性平衡：在滿足性能要求的前提下優化成本。批量產品可考慮國產器件，關鍵任務系統建議選用高可靠性國際品牌。
5 主要IC原廠品牌與國際國內對比
光繼電器市場呈現出國際品牌技術領先、國內品牌性價比突出的競爭格局。以下是主要廠商的對比分析：

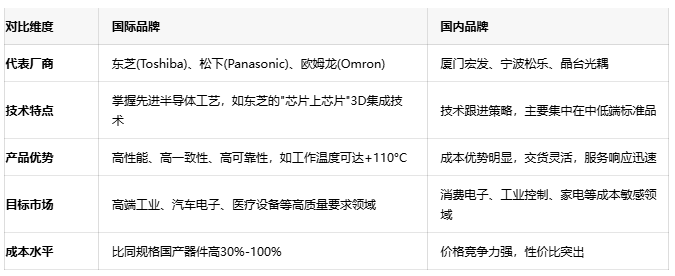

表：光繼電器國際與國內主要品牌對比
國際品牌如東芝和松下憑借多年的技術積累，在光繼電器性能與可靠性方面保持領先。東芝近期推出的TLP3640A光繼電器采用了專有的芯片上芯片技術（垂直芯片堆疊的3D集成技術），實現了0.14Ω的低導通電阻和高達+110°C的工作溫度，展示了其在半導體工藝方面的優勢。松下的PhotoMOS繼電器則在模擬信號傳輸?shù)木€性度方面表現優異，適用于精密測量場合。
國內品牌如廈門宏發、寧波松樂等通過持續的技術投入，產品性能逐步提升，在通用應用場景中已能提供不遜于國際品牌的性能表現，同時具有明顯的成本與服務優勢。特別是在消費電子和普通工業控制領域，國產光繼電器已成為極具競爭力的選擇。
選型建議：對于關鍵任務系統，如醫療生命支持設備或工業安全系統，建議優先考慮國際品牌，因其在極端條件下的可靠性和一致性更有保障。對于成本敏感型項目，如消費類電子產品或普通工業控制，國產光繼電器在滿足基本性能要求的前提下，可以提供更優的性價比。在中等要求的工業環境中，可采用混合策略——在關鍵信號路徑使用國際品牌，在非關鍵部位使用國產器件，平衡可靠性與成本。
6 結語
光繼電器作為連接控制電路與功率負載的關鍵元件，以其無觸點、高隔離、長壽命等特性，已成為現代電子系統不可或缺的組成部分。在器件選型時，工程師需要綜合考慮隔離耐壓、負載能力、開關速度、環境適應性等多重因素，在性能、可靠性與成本間找到最佳平衡點。隨著半導體技術的進步，光繼電器正朝著更高集成度、更低導通電阻和更小封裝尺寸的方向發展，有望在更廣泛的應用領域替代傳統電磁繼電器，為電子系統創新提供堅實基礎。
