【導讀】在各類電子設備中，線對板連接器如同“神經關節”，擔負著電線與電路板之間的電流與信號傳輸任務。這種連接器通過插頭與插座的精密配合，將絕緣導體的線纜與印刷電路板（PCB）上的端子相連，形成一個可分離的電氣接口。其核心工作原理是通過機械鎖緊結構（如螺紋、卡口或彈子式）確保連接的物理穩定性，并利用導電材料（如磷青銅鍍金觸點）建立低電阻的電氣路徑，最終依賴絕緣與防護材料（如LCP液晶聚合物外殼）防止短路和環境侵蝕。
在各類電子設備中，線對板連接器如同“神經關節”，擔負著電線與電路板之間的電流與信號傳輸任務。這種連接器通過插頭與插座的精密配合，將絕緣導體的線纜與印刷電路板（PCB）上的端子相連，形成一個可分離的電氣接口。其核心工作原理是通過機械鎖緊結構（如螺紋、卡口或彈子式）確保連接的物理穩定性，并利用導電材料（如磷青銅鍍金觸點）建立低電阻的電氣路徑，最終依賴絕緣與防護材料（如LCP液晶聚合物外殼）防止短路和環境侵蝕。
與板對板連接器直接在PCB之間建立連接不同，線對板連接器在分立的線束與PCB之間架設橋梁，這一特性使其在需要靈活布線、模塊化組裝或現場維護的場景中展現出不可替代的優勢。
優勢與應用場景
線對板連接器的核心優勢主要體現在三個方面：高可靠性、靈活性與緊湊性，以及出色的易用性和成本效益。
●高可靠性：通過螺紋等鎖緊方式，使其在振動或拉扯環境下不易松脫。其防護等級通?？蛇_IP65/IP67及以上，能有效抵御水分、鹽霧和灰塵的侵襲。
●靈活性與緊湊性：線對板連接器適配多種線徑，支持空間受限場景的靈活布線。新一代連接器的間距已縮小至1.0mm，體積較傳統型號大幅減少，滿足超薄設備的需求。
●易用性與成本效益：插拔操作簡便，無需專用工具，壓接端接技術省去了焊接步驟，兼容自動化生產，能顯著降低安裝時間和人力成本。
正因如此，線對板連接器在多個領域發揮著關鍵作用：
●汽車電子：用于發動機管理、車身控制（如車門線束）和車載娛樂系統，需耐受高溫、振動等惡劣條件。
●工業與消費電子：工業自動化設備中的控制布線，家電的內部連接，以及筆記本電腦的鍵盤/觸控板接口、電視顯示面板連接等。
●通信設備：在路由器、服務器中支持數據信號傳輸。
成本分析與選型要則
成本構成深度解析
線對板連接器的成本不僅包括元器件價格，還涉及組裝維護開支和潛在故障損失。國產連接器（如WORLDPO）的價格可能僅為進口品牌（如SAMTEC）的50%，但選型時需權衡可靠性與長期總體擁有成本（TCO）。
成本驅動因素包括：
●材料與工藝：鍍金厚度、外殼材料（如LCP）、觸點材質（磷青銅）直接影響成本和耐久性。
●防護等級：更高的IP等級（如IP67）會增加成本，但對惡劣環境至關重要。
●供應鏈與采購量：進口品牌通常需要大批量采購才能獲得折扣，且有假貨風險；國產品牌供貨更靈活，官方渠道更透明。
選型要則：平衡性能、可靠性與成本
選型時需綜合以下要素，以確保系統長期穩定運行：
●電氣參數：根據應用需求確定額定電流（常見0.5A–15A）、電壓及信號完整性要求。對于高速數據傳輸，需關注阻抗匹配和屏蔽設計。
●機械性能：評估插拔次數（消費級500次，工業級超1000次）、抗振強度以及鎖緊方式（螺紋適用于高振動環境，卡口/彈子式用于快速插拔）。
●環境適應性：確認工作溫度范圍（-25°C至+125°C，汽車級要求更嚴苛）、防護等級（IP等級）以及耐腐蝕性（如鹽霧測試≥48小時）。
●效率與防錯：高密度設計有助于節省PCB空間；顏色編碼或推挽結構能有效避免錯配。
●供應商與品牌選擇：在進口品牌的技術積淀與國產品牌的性價比之間做出精準權衡。對于極端環境（如汽車核心部件），可優先考慮進口品牌；在常規工業場景中，國產品牌已具備較強的替代能力。
頭部原廠品牌對比

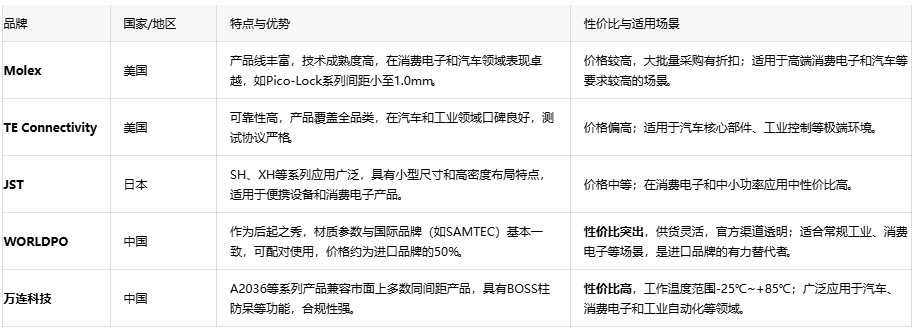

全球線對板連接器市場由國際巨頭主導，但中國廠商正憑借性價比和本地化服務快速崛起。下表對比了主要品牌的特點：
選型策略總結
●優先驗證可靠性：無論選擇進口還是國產品牌，建議對鍍層厚度、材料阻燃性（如UL94 V-0）等進行抽樣測試。
●關注全周期成本：評估采購、安裝、維護及潛在故障損失的總成本。
●適配制造工藝：例如，選擇表面黏著型（如Molex的Pico-EZmate）以提升SMT產線效率。
結語
線對板連接器雖小，卻是保障電子設備穩定運行的關鍵。在選型時，工程與采購人員需跳出“唯品牌論”或“唯成本論”的片面思維，緊密結合具體應用場景，在性能、可靠性與總體擁有成本之間做出精準權衡。隨著國產連接器在質量與技術上的快速進步，它們為市場提供了更多高性價比的選擇，使得決策過程更需要智慧與遠見。
