在物聯網設備與嵌入式系統日益復雜的今天，ADI的1-Wire總線技術通過單線實現數據通信與供電，為空間受限的應用提供了簡潔高效的解決方案。
1-Wire總線是ADI推出的一種單線通信技術，僅通過一條數據線就能實現主機與多個從機設備之間的半雙工雙向通信。這一技術采用獨特的開漏極設計，通過單線完成數據交換和從機設備供電，極大簡化了系統布線復雜度。
所有基于1-Wire技術的從機設備都具備一個全球唯一的64位激光刻制序列號，這個身份標識包含8位家族代碼，用于識別設備類型和功能特性。這項技術不僅為產品提供了不可復制的電子身份證，還使主機能夠精準識別并管理總線上的多個設備。
核心技術原理
1-Wire總線的供電機制展現了創新設計思維。當總線處于高電平狀態時，從機設備的內部電容進行充電儲能；當總線變?yōu)榈碗娖綍r，則依靠電容存儲的能量維持器件工作。這種寄生供電方式消除了對外部電源的需求，進一步簡化了系統設計。
通信協議采用脈寬調制原理，通過寬脈沖（代表邏輯0）和窄脈沖（代表邏輯1）在時隙內傳輸數據。主機通過發送特定寬度的復位脈沖啟動通信流程，從機則以應答脈沖響應。標準通信速率達到15kbps，高速模式更可提升至111kbps，滿足多數應用場景需求。

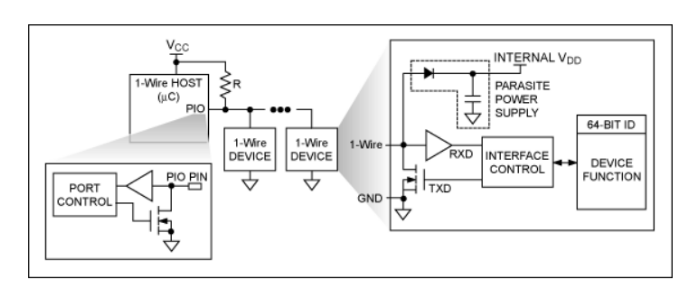

圖1. 在1-Wire主機/從機配置中，所有設備共享一條公共數據線。
系統架構與設備管理
在單主機/多從機架構中，所有設備共享同一條數據線。主機通過開漏極I/O端口控制通信，并通過上拉電阻連接至3V-5V電源。ADI還提供集成線驅動器的增強型主機解決方案，進一步擴展了總線驅動能力。
設備選擇機制支持兩種模式：單個從機系統中可直接進行通信；多從機系統則可通過64位ID碼精準尋址特定設備，或使用二元搜索算法批量選擇設備。一旦選定目標從機，主機便能發送功能指令、傳輸數據或讀取信息，而其他設備則保持待機狀態，直到接收到下一個復位脈沖。

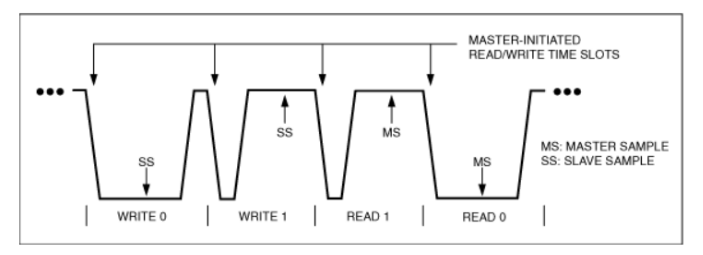

圖2. 該波形示例展示了由主機啟動的寫/讀數據位、以及從機和主機的采樣點。
應用價值與前景
1-Wire技術為系統設計帶來了顯著優勢：極大減少了連接線數量，降低了布線成本和復雜度；提供全球唯一設備標識，增強了系統安全性和可追溯性；靈活的供電方案降低了對獨立電源的需求。
該技術現已廣泛應用于數字溫度傳感器、存儲器擴展、安全認證模塊和混合信號設備等領域。無論是標準IC封裝還是ADI特有的不銹鋼iButton封裝，都能滿足不同環境下的應用需求。
隨著物聯網設備的普及和對簡化互聯需求的增長，1-Wire總線技術以其獨特優勢，繼續在自動化識別、數據采集和設備管理領域發揮著重要作用。
