【導讀】磁環電感作為現代電子電路中的關鍵無源元件，其核心構造是在環形磁芯上繞制導線線圈形成閉合磁路。這種獨特的環形結構使其在電磁性能上具有顯著優勢，工作原理基于法拉第電磁感應定律：當電流通過線圈時，在磁環內部產生強約束磁場；而當電流變化時，該磁場又感應出阻礙電流變化的電動勢，從而實現對電路能量的存儲與轉換。
一、磁環電感核心特性解析

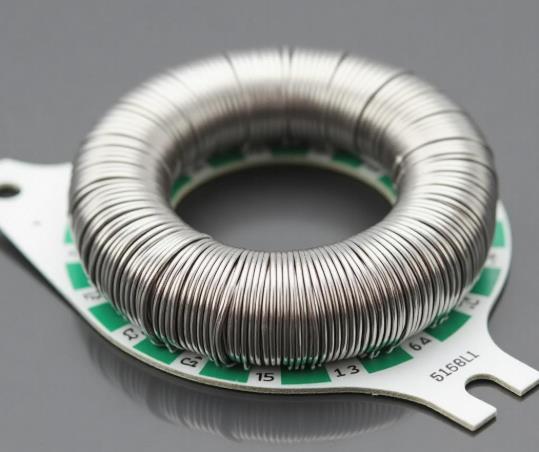

磁環電感作為現代電子電路中的關鍵無源元件，其核心構造是在環形磁芯上繞制導線線圈形成閉合磁路。這種獨特的環形結構使其在電磁性能上具有顯著優勢，工作原理基于法拉第電磁感應定律：當電流通過線圈時，在磁環內部產生強約束磁場；而當電流變化時，該磁場又感應出阻礙電流變化的電動勢，從而實現對電路能量的存儲與轉換。
1.1 核心優勢特性
●低磁漏與高效率：環形閉合磁路設計使磁場泄漏減少70%以上，相比傳統開磁路電感，能量轉換效率顯著提升（典型值達95%以上）
●高功率密度：磁環的對稱結構允許更均勻的磁通分布，單位體積內可承載更大電流，特別適合緊湊型電源模塊設計
●優異的EMI抑制能力：閉合磁路有效降低外部電磁干擾的影響，在開關電源中共模噪聲抑制比可達40dB以上，遠超傳統電感
●靈活的材料適配性：通過選用不同磁芯材料（如鐵氧體、鐵粉芯、非晶/納米晶合金），可針對特定頻率和功率需求優化性能
1.2 關鍵技術參數
●初始導磁率：納米晶磁環高達50，000μ，是普通鐵氧體的5-20倍，對傳導干擾抑制效果顯著增強
●飽和磁感應強度：鐵硅鋁磁環達1.56T，較鐵氧體提高30%，大電流工況下抗飽和能力出色
●溫度穩定性：納米晶磁環在-40℃~120℃溫區內感值漂移小于±2%，溫升較鐵氧體磁環低10℃

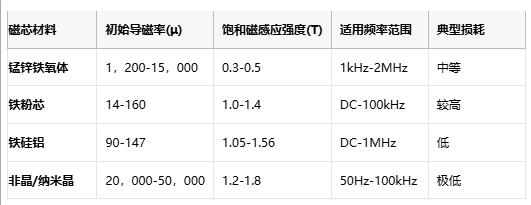

表：磁環電感關鍵性能參數與材料關聯性
二、與傳統電感的性能對比
磁環電感與傳統電感（如繞線式、疊層式）在結構設計和性能表現上存在根本性差異。傳統繞線電感采用磁棒或工字形磁芯，線圈直接繞制在開磁路上，磁漏較高（約15%-20%），導致能量轉換效率普遍低于90%。疊層電感雖通過多層印刷工藝實現小型化，但功率承載能力較弱，且高頻下渦流損耗顯著增加。
2.1 結構工藝對比
●磁環電感：環形磁芯（鐵氧體/合金粉芯）實現全閉合磁路，線圈均勻繞制，漏磁極少。但磁環孔徑小，自動化生產難度大，主要依賴人工繞線，制造成本較高
●傳統繞線電感：開磁路設計，結構簡單，可采用全自動繞線工藝，生產效率高且成本低。但磁力線發散導致EMI輻射較強
●疊層電感：采用LTCC低溫共燒陶瓷工藝，可實現0201/01005超微型封裝，適合GHz級高頻應用。但功率密度低（通常<1A），且耐電流沖擊能力差
2.2 綜合性能比較
磁環電感在效率、功率密度和EMC性能方面具有顯著優勢，特別適合高可靠性、大電流應用場景。傳統電感則在成本敏感型消費電子中仍占主流地位。

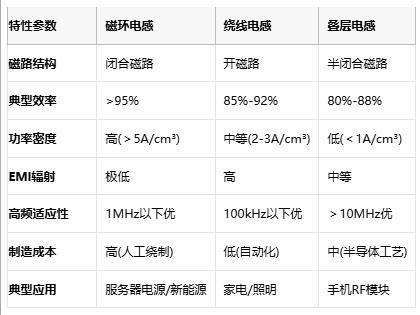

表：磁環電感與傳統電感關鍵性能對比
三、應用場景與成本分析
3.1 核心應用領域
●開關電源(SMPS)：在服務器電源中，磁環電感憑借高效率和低EMI特性，能將300mV紋波電壓壓縮至30mV以下，同時減少60%的共模噪聲輻射
●新能源系統：光伏逆變器和電動汽車充電樁采用非晶磁環電感，在10kW功率級別實現98%以上的轉換效率，溫升控制在ΔT<15℃
●EMI濾波電路：通信基站中，磁環共模電感對傳導干擾的抑制能力達40dB以上，較UU型電感提升20dB
●工業感應加熱：采用鐵氧體磁環的諧振電路在1MHz下實現零電流軟開關(ZCS)，能量轉換效率突破98%
●汽車電子：77GHz毫米波雷達的電源濾波采用車規級磁環電感（AEC-Q200認證），工作溫度范圍-40℃~150℃，誤檢率降至0.2%以下
3.2 成本結構深度解析
磁環電感的成本構成呈現明顯的材料主導型特征：
●材料成本占比：磁芯材料（鐵氧體/非晶合金）占總成本50%-60%，銅線占20%-30%
●工藝成本差異：人工繞制成本是UU型電感機器繞制的2倍以上，尤其小孔徑磁環需特殊穿線工藝
●車規認證溢價：通過AEC-Q200認證的磁環電感價格高出工業級30%-50%，包含高頻循環應力測試（77GHz，500小時漂移<±1%）和機械振動耦合測試（20G隨機振動）等嚴苛驗證
●國產替代優勢：以谷景GTC3216-300MB為例，其性能媲美伯恩斯同規格產品，價格卻低30%-40%，直流偏置電流達10A時溫升僅10℃
3.3 國產化替代案例
深圳某電源廠商采用谷景電子磁環電感替代TDK B78108E系列，實現：
●成本降低：單價從0.9美元降至0.6美元（降幅33%）
●性能達標：感值30μH±20%，直流電阻11.5mΩ（原裝品11.2mΩ）
●可靠性驗證：滿載老化1000小時后感值漂移<±2%
四、選型要?jiǎng)t與設計指南
4.1 選型核心四要素
頻率匹配：工作頻率需低于自諧振頻率(SRF)的70%。例如：
●100kHz應用選擇SRF>143kHz的型號
●77GHz雷達需選SRF>160GHz的LTCC磁環電感
2. 電流裕量設計：
●飽和電流(I_sat) > 峰值電流×1.5
●溫升電流(I_rms) > 有效值電流×1.3
●例如服務器電源52A輸出需選I_rms≥68A的磁環電感
3. 熱管理策略：
●鐵氧體磁環工作溫升≤25℃（環境溫度+線圈溫升）
●非晶磁環允許溫升40℃，但需保持居里溫度余量>50℃
4. 空間與成本平衡：
●消費電子優先選鐵氧體磁環（成本$0.1-$0.5/個）
●大功率場景選用鐵硅鋁磁環（$1-$5/個），雖成本高但可減少散熱部件
4.2 車規級選型特殊要求
●認證標準：必須通過AEC-Q200 Grade 1認證（-40℃~125℃）
●機械可靠性：通過20G隨機振動測試，感值變化率<±3%
●EMC合規性：滿足CISPR 25 Class 5輻射標準
4.3 降本增效策略
●材料替代：在非關鍵電路采用鐵粉芯替代非晶磁環，成本降低50%（但效率下降3%-5%）
●集成設計：多相并聯磁環電感組，在保持電流能力前提下減少單個體積20%
●國產化方案：選用順絡、谷景等國產磁環電感，較日系品牌降價30%-50%
五、全球及中國原廠品牌格局
5.1 國際頭部廠商技術優勢
●TDK：占據高端車規電感市場60%份額，MLJ1608系列支持SRF>160GHz，插入損耗<0.3dB@77GHz，單價$0.8-$1.2
●日立金屬：非晶磁環技術領導者，飽和磁感達1.8T，居里溫度400℃，適用于150℃高溫環境
●村田(Murata)：01005超微型磁環電感（0.4×0.2mm）主導智能手機市場，但溢價達200%
5.2 中國廠商突破路徑
●廣東JPMF：專注鐵硅鋁磁環，AMCC系列飽和電流達15A，價格比TDK低40%
●谷景電子：大電流替代方案專家，GTC3216系列支持10A溫升<10℃，成功替代伯恩斯進口產品
●順絡電子：消費電子磁環電感主力供應商，0201規格價格$0.03-$0.05（較村田低30%）
5.3 成本與技術競爭力矩陣
表：全球磁環電感主要廠商競爭力對比
性價比指數說明：基于相同規格產品的性能參數與單位價格綜合評定，五星為最優
六、未來趨勢與創新方向
6.1 材料體系革新
●低溫共燒鐵硅鋁(LCF)：2024年TDK推出的新工藝將燒結溫度降至850℃，磁導率提升至200μ的同時將損耗降低40%，預計2026年量產
●復合磁粉芯結構：日立金屬開發的Fe-Si-B/Fe-Ni疊層磁環，在1MHz下渦流損耗減少60%，Q值突破100
6.2 集成化解決方案
●嵌入式磁環電感：通過TSV硅通孔技術實現3D集成，尺寸縮減至5.5×15μm，Q值>35，適配77GHz雷達模塊
●智能可調電感模組：集成MEMS開關與數字接口，支持MCU動態調節感值（±15%），已應用于多頻段5G基站
6.3 國產化替代加速
中國廠商通過材料配方創新（銀鈀電極替代金電極）和工藝改進（流延成型替代干壓）將01005磁環電感成本壓縮至Murata的60%。2024年順絡電子車規電感通過比亞迪認證，預計2026年國內市場份額提升至35%。
