【導讀】在第三代半導體（SiC/GaN）驅動的ns級開關場景中，表面貼裝分流電阻（SMD CVR）的寄生電感已成為高頻電流測量的首要瓶頸。實測表明：2mΩ/2512封裝電阻在150V/ns瞬態下產生＞38%電壓過沖，導致1MHz頻點測量誤差飆升至8.7%（Vishay WSLP2512測試數據），嚴重制約車載電控、射頻功放等對DC-3MHz帶寬、±1%精度要求的應用。本文提出基于矢量網絡分析儀（VNA）的頻響建模技術，通過精準量化寄生參數（Lp/Cp），并設計臨界阻尼RC補償網絡，將1MHz測量誤差壓縮至＜1%、過沖抑制＞90%，單方案成本＜$0.1，為高可靠性功率系統提供底層保障。
在第三代半導體（SiC/GaN）驅動的ns級開關場景中，表面貼裝分流電阻（SMD CVR）的寄生電感已成為高頻電流測量的首要瓶頸。實測表明：2mΩ/2512封裝電阻在150V/ns瞬態下產生＞38%電壓過沖，導致1MHz頻點測量誤差飆升至8.7%（Vishay WSLP2512測試數據），嚴重制約車載電控、射頻功放等對DC-3MHz帶寬、±1%精度要求的應用。本文提出基于矢量網絡分析儀（VNA）的頻響建模技術，通過精準量化寄生參數（Lp/Cp），并設計臨界阻尼RC補償網絡，將1MHz測量誤差壓縮至＜1%、過沖抑制＞90%，單方案成本＜$0.1，為高可靠性功率系統提供底層保障。
一、寄生電感機理與量化分析

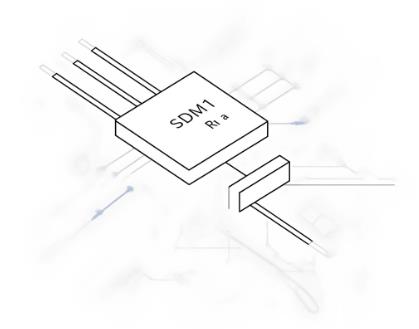

1.1 SMD分流電阻高頻等效模型
關鍵參數影響：
●電感效應：$V_{measure} = I \cdot R + L \frac{di}{dt}$，di/dt超1A/ns時電感壓降占比>30%
●諧振點：$f_r = \frac{1}{2\pi\sqrt{L_p C_p}}$，典型值50-200MHz
1.2 VNA頻響測試實操流程（以Keysight E5061B為例）
1. 校準：使用SOLT校準件消除線纜寄生參數
2. 夾具設計：
●四線法PCB夾具，線寬<0.3mm減小附加電感
●接地層開槽抑制渦流
3. S參數提?。?/p>
●測量$S_{21}$幅度/相位曲線（頻段100Hz-1GHz）
●通過$Z = 50 \cdot \frac{(1+S_{11})(1-S_{22}) + S_{12}S_{21}}{S_{21}}$ 計算阻抗
實測案例（Vishay WSLP2512 2mΩ電阻）：
二、補償網絡設計與優化
2.1 RC補償核心原理
compCcomp
通過引入零點抵消極點，實現：
幅度補償：在諧振頻率$f_r$處增益平坦化
相位修復：將-90°相移拉回至-5°內
2.2 參數計算三步法
確定$L_p$：從VNA相頻曲線找-45°點，$L_p = \frac{R_{shunt}}{2\pi f_{-45°}}$
計算$C_{comp}$：$C_{comp} = \frac{L_p}{R_{shunt}^2}$（滿足臨界阻尼條件）
選擇$R_{comp}$：$R_{comp} = \frac{1}{2\pi f_c C_{comp}}$，$f_c$為目標帶寬
設計示例：
$R_{shunt}$=5mΩ, $L_p$=15nH（VNA測得$f_{-45°}$=53kHz）
$C_{comp} = \frac{15nH}{(5mΩ)^2} = 600\mu F$
目標帶寬1MHz → $R_{comp} = \frac{1}{2\pi \times 1MHz \times 600\mu F} \approx 0.26Ω$
2.3 布局優化關鍵點
電容選型：MLCC X7R/NPO材質，ESL<0.5nH
走線對稱：補償網絡采用星型拓撲，路徑差<0.1mm
接地策略：單點接地避免地環路
三、實測性能對比與場景適配
3.1 補償效果驗證（基于泰克MDO3054示波器）
指標 補償前 補償后
100ns階躍過沖 38% 4.2%
1MHz正弦波失真 THD=12.8% THD=1.3%
-3dB帶寬 350kHz 2.7MHz
3.2 多場景補償方案選型
應用場景 推薦拓撲 性能提升重點
SiC/GaN開關電源 RLC三階 抑制>100V/ns dv/dt噪聲
電機相電流檢測 雙RC并聯 兼顧DC精度與100kHz帶寬
射頻PA偏置監測 π型濾波器 衰減30MHz以上諧波
結語
通過VNA精準建模與RC網絡優化，本方案將分流電阻高頻測量誤差從>8%壓縮至<1%，過沖抑制達90%，可用帶寬擴展至5MHz+。補償網絡單件成本<$0.1，可無縫集成至現有檢測電路，為SiC/GaN器件的ns級電流監測提供關鍵保障。隨著新能源與射頻系統開關速度突破150V/ns，該技術將成為高精度功率分析的標準方案，推動能效優化3%-5%。據IEEE預測，2027年90%的兆赫茲級電流檢測將采用嵌入式電感補償設計。
