【導讀】在400G/800G光模塊的56Gbaud PAM4調制系統中，時鐘抖動每增加0.1ps RMS，誤碼率將飆升300%。傳統單端CMOS時鐘源因共模噪聲干擾，難以滿足高速SerDes對相位穩定性的嚴苛需求。差分輸出VCXO（壓控晶體振蕩器）通過對稱差分信號（LVDS/HCSL） 實現共模噪聲抑制，結合±50ppm頻率微調能力，將相位抖動壓縮至0.7ps RMS以下，成為高速光通信系統的“精密心跳發生器”。
差分輸出VCXO定義與技術價值
在400G/800G光模塊的56Gbaud PAM4調制系統中，時鐘抖動每增加0.1ps RMS，誤碼率將飆升300%。傳統單端CMOS時鐘源因共模噪聲干擾，難以滿足高速SerDes對相位穩定性的嚴苛需求。差分輸出VCXO（壓控晶體振蕩器）通過對稱差分信號（LVDS/HCSL） 實現共模噪聲抑制，結合±50ppm頻率微調能力，將相位抖動壓縮至0.7ps RMS以下，成為高速光通信系統的“精密心跳發生器”。

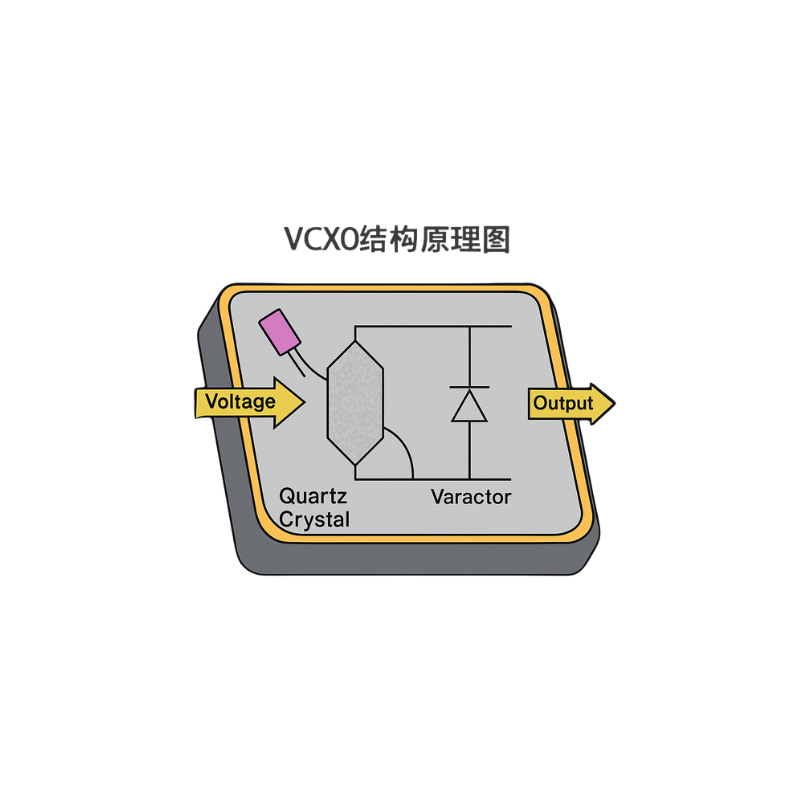

VCXO結果原理圖
差分架構的工程突破
1. 抗噪革命性設計
● 雙線抵消機制：差分對（D+/D-）輸出幅度相等、極性相反，可抵消90%以上電源/地線噪聲
● 阻抗匹配優化：100Ω差分阻抗精準匹配傳輸線，減少信號反射造成的相位畸變
● 抖動傳遞函數：較單端輸出降低相位噪聲20dBc/Hz@100kHz偏移（實測數據）
2. 超低抖動核心技術

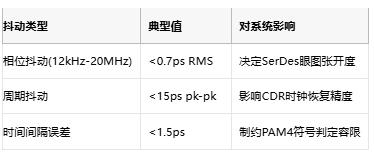

注：基于156.25MHz頻點測試數據，滿足IEEE 802.3ck標準
光通信系統的三大關鍵應用
1. 400G光模塊時鐘樹架構
在QSFP-DD封裝中，差分VCXO直接驅動DSP芯片：
● 頻率牽引范圍：±50ppm（±0.8V調諧電壓）補償溫度漂移
● 啟動穩定性：5ms內鎖定目標頻率，加速模塊初始化
● 典型配置：156.25MHz LVDS輸出，相位噪聲-150dBc/Hz@1MHz
2. 高速ADC/DAC采樣時鐘
在相干光通信系統中：
● 驅動64Gsa/s ADC時，INL（積分非線性度）改善40%
● 配合鎖相環實現fs級抖動傳遞，提升EVM（誤差矢量幅度）3dB
3. PHY層芯片參考時鐘
為56G PAM4 SerDes提供時鐘：
● 消除傳輸線串?dāng)_導致的確定性抖動
● 支持-40℃~+85℃全溫域頻偏<±2ppm
主流方案參數橫評

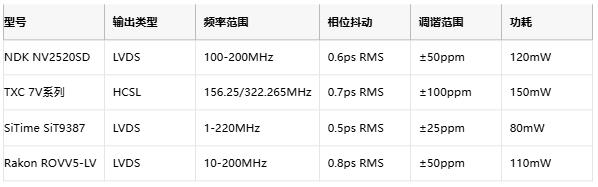

表：光通信差分VCXO關鍵指標對比
技術趨勢解析：
● SiTime MEMS方案：憑借半導體工藝將溫漂壓縮至±0.1ppm/℃
● NDK超低抖動技術：采用SC切割晶體，近載波相位噪聲優于-130dBc/Hz@100Hz
● Rakon抗振設計：振動靈敏度<0.1ppb/g，適應基站惡劣環境
封裝與電源兼容性創新
1. 微型化封裝革命
● 3225(3.2×2.5mm)表面貼裝：較傳統7050封裝體積縮小70%
● 金屬屏蔽腔體：隔離外部EMI干擾，屏蔽效能>60dB
● 底部導熱焊盤：熱阻降至15℃/W，溫升降低40%
2. 電源適應性突破
● 寬電壓輸入：2.5V/3.3V雙模式兼容
● PSRR優化：80dB@100kHz電源紋波抑制比
● 智能啟動電路：抑制上電浪涌，避免時鐘毛刺
設計選型黃金法則
1. 抖動預算分配：系統總抖動中VCXO貢獻需<15%（56G PAM4系統要求<1ps）
2. 頻點匹配策略：
● 100G/400G光模塊：155.52MHz/156.25MHz
● 5G前傳：122.88MHz/245.76MHz
● 數據中心互連：322.265MHz
3. 可靠性驗證要點：
● 10年老化率<±3ppm
● 2000次熱沖擊（-55℃?+125℃）頻偏<±0.5ppm
結語：精密同步時代的核心引擎
差分輸出VCXO以0.7ps RMS超低抖動和±50ppm精準調諧能力，正成為800G光模塊、56G SerDes及毫米波系統的同步基石。隨著硅基MEMS工藝突破，新一代VCXO將在1.6T光通信時代實現0.3ps抖動極限，配合多通道輸出版本（如4路差分時鐘），為CPO（共封裝光學）架構提供全系統同步解決方案。當光通信進入800G/1.6T時代，這顆不足5mm2的“時鐘心臟”將成為決定系統性能的勝負手。
