引言
隔離式精密信號鏈在數據采集中的關鍵作用
在邊緣智能快速發展的今天，數據采集（DAQ）系統作為連接物理世界與數字世界的橋梁，其準確度和可靠性直接影響著整個系統的性能表現。傳統數據采集系統常常面臨來自接地環路、電磁干擾（EMI）和共模電壓變化的挑戰，這些因素會顯著降低信號質量，導致測量結果失真。隔離式精密信號鏈通過電氣隔離技術，有效解決了這些問題，成為高精度數據采集系統中不可或缺的關鍵技術。
一、隔離式精密信號鏈的核心價值與工作原理
1.1 為何需要隔離？
在工業自動化、醫療設備和電力監控等應用中，被測信號往往伴隨高壓、高頻噪聲等干擾。隔離式精密信號鏈通過物理隔離切斷這些干擾路徑，同時保障操作人員安全。其主要優勢體現在三個方面：
●噪聲抑制：消除共模電壓變化和EMI影響，信噪比提升可達20dB以上。
●接地環路消除：避免不同接地點電位差引入的測量誤差。
●安全防護：隔離柵可阻擋高達3kV的瞬態電壓，保護后端電路。
1.2 系統架構解析
典型的隔離式信號鏈包含以下核心模塊：
1. 精密放大器（如儀表放大器PGIA）：提供高共模抑制比（CMRR>120dB）。
2. 隔離柵：采用磁耦（如ADuM152N）或光耦技術，實現信號與電源的雙向隔離。
3. 高分辨率ADC：24位Σ-Δ型ADC確保微小信號量化精度。
4. 濾波電路：抗混疊濾波結合數字后處理，進一步抑制帶外噪聲。
二、關鍵設計挑戰與解決方案
2.1 噪聲抑制技術
●1/f噪聲優化：采用斬波穩零放大器，將低頻噪聲降至0.1μVpp以下。
●布局設計：星型接地與隔離分區布線可降低輻射干擾30%。
●電源隔離：DC-DC變壓器配合LDO穩壓，電源抑制比（PSRR）達80dB。
2.2 延遲與帶寬平衡
隔離會引入信號傳輸延遲（典型值<100ns），通過以下方式優化：
●選擇高速數字隔離器（CMTI>50kV/μs）5。
●采用并行數據通道設計，提升吞吐量1。

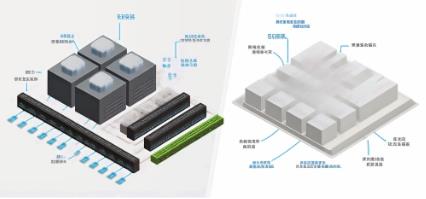

2.3 集成化趨勢
現代方案如ADSKPMB10-EV-FMCZ，已將PGIA、隔離電源和ADC集成于單板，尺寸縮小60%的同時保持-40℃~125℃工作范圍5。
三、典型應用場景與實測案例
3.1 工業傳感系統
某電機振動監測項目中，采用隔離信號鏈后：
●信號基線波動從±5mV降至±0.2mV。
3.2 醫療電子
心電圖機前端設計中：
●50Hz工頻干擾抑制比提升至90dB。
●患者漏電流<10μA（遠超IEC 60601標準）5。
3.3 新能源監測
光伏逆變器電流采樣系統：
●共模電壓1000V時仍保持0.1%精度。
●雷擊測試通過4kV浪涌標準1。
四、技術選型指南
4.1 元器件選擇建議
4.2 設計驗證要點
●安全性測試：需進行HIPOT測試（3.75kVac/1分鐘）5。
●EMC性能：依據CISPR 32標準驗證輻射抗擾度1。
五、未來發展趨勢
1. 更高集成度：TI和ADI已推出內置隔離的SoC方案，減少BOM成本20%5。
2. AI賦能：邊緣端噪聲學習算法可動態補償溫漂誤差1。
3. 新材料應用：GaN隔離器件有望將功率密度提升5倍5。
結語
隔離式精密信號鏈通過技術創新，正在重塑高精度數據采集系統的性能邊界。從工業4.0到智慧醫療，其"隔離噪聲而不隔離信號"的特性，將持續賦能邊緣智能應用的可靠性升級15。工程師在設計時需綜合考慮噪聲、延遲與成本的平衡，而模塊化參考設計（如ADI的ADSKPMB10）將為快速落地提供有效路徑。
