旁路電容(Bypass Capacitor)和去耦電容(Decoupling Capacitor)這兩個概念在電路中是常見的，但是真正理解起來并不容易。
要理解這兩個詞匯，還得回到英文語境中去。

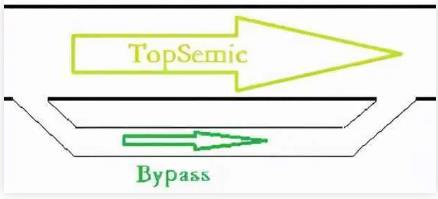

Bypass在英語中有抄小路的意思，在電路中也是這個意思，如下圖所示。
couple在英語中是一對的意思，引申為配對、耦合的意思。如果系統A中的信號引起了系統B中的信號，那么就說A與B系統出現了耦合現象(Coupling)，如下圖所示。而Decoupling就是減弱這種耦合的意思。

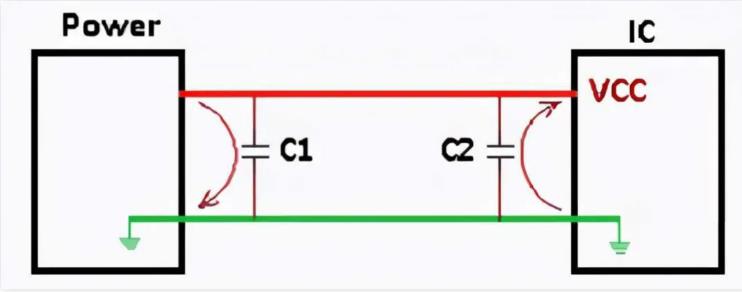

如下圖中，直流電源Power給芯片IC供電，在電路中并入了兩個電容。
1）旁路
如果Power受到了干擾，一般是頻率比較高的干擾信號，可能使IC不能正常工作。
在靠近Power處并聯一個電容C1，因?yàn)殡娙輰?duì)直流開路，對交流呈低阻態。
頻率較高的干擾信號通過C1回流到地，本來會經過IC的干擾信號通過電容抄近路流到了GND。這里的C1就是旁路電容的作用。
2）去耦
由于集成電路的工作頻率一般比較高，IC啟動瞬間或者切換工作頻率時，會在供電導線上產生較大的電流波動，這種干擾信號直接反饋到Power會使其產生波動。
在靠近IC的VCC供電端口并聯一個電容C2，因?yàn)殡娙萦袃?chǔ)能作用，可以給IC提供瞬時電流，減弱IC電流波動干擾對Power的影響。這里的C2起到了去耦電容的作用。
回到本文最開始提到的問題，為什么要用0.1uF和0.01uF的兩個電容？
電容阻抗和容抗計算公式分別如下：
容抗與頻率和電容值成反比，電容越大、頻率越高則容抗越小。可以簡單理解為電容越大，濾波效果越好。
那么有了0.1uF的電容旁路，再加一個0.01uF的電容不是浪費嗎？
實際上，對一個特定電容，當信號頻率低于其自諧振頻率時呈容性，當信號頻率高于其自諧振頻率時呈感性。
當用0.1uF和0.01uF的兩個電容并聯時，相當于拓寬了濾波頻率范圍。
