【導讀】為了理解這種技術，讓我們回顧一些為LLC轉換器設計穩健型同步整流解決方案時遇到的挑戰。在其最簡單的層面上，同步整流需要金屬氧化物半導體場效應晶體管（MOSFET）仿真二極管的行為。簡言之，當電流擬從正極流向負極時，MOSFET導通。一旦電流開始從負極流向正極，則MOSFET關斷。
我們都不止一次聽說過智能電源將給電源行業帶來的偉大變革。在許多方面，它已達到或超過了我們的預期；但在其它方面，它也讓我們感到一絲絲失望。我禁不住想某些這樣的情況源于這樣一個事實：炫酷技術很容易讓人迷戀，只因為它與眾不同或充滿新意；然而我們卻忽略了它并沒做真正偉大的事情這一事實。換句話說，我們有些人可能會覺得智能電源很棒，但我們不知道要用它做什么才能彰顯它的魅力。
我想列舉一種借助數字電源的智能性實現的新技術。我想您會發現它非常棒又非常有用。實質上，這是一種全新的同步整流方案，可提高邏輯鏈路控制（LLC）變換器的效率、增加其穩健性和設計簡易性。
現在請稍等。在您閉上眼睛打瞌睡之前，繼續聽下去。馬上就講超酷的東西。我保證！
為了理解這種技術，讓我們回顧一些為LLC轉換器設計穩健型同步整流解決方案時遇到的挑戰。在其最簡單的層面上，同步整流需要金屬氧化物半導體場效應晶體管（MOSFET）仿真二極管的行為。簡言之，當電流擬從正極流向負極時，MOSFET導通。一旦電流開始從負極流向正極，則MOSFET關斷。
很簡單，對吧？但麻煩的是細節。
例如，假使MOSFET關斷太早，那么所產生的電流會流過MOSFET體二極管。如果這種情況發生得太頻繁，效率就會受到影響。我們都知道，我們需要效率要盡可能地提高。（如果對這方面有任何疑問，就請咨詢美國環境保護署。）假使MOSFET導通時間太長，不僅效率會降低，由此產生的電流實際上還會摧毀MOSFET。因此，關鍵是要確定關斷MOSFET的最佳時間，使體二極管在不必要的時候不導通 —— 并且還要確保MOSFET不承受過高的電壓。
圖1展示了針對該問題的解決方案。除了導通和關斷MOSFET，驅動器還逐周期地向控制器發送數字消息。該消息精確地告知控制器SR1和SR2的體二極管導通了多長時間?？刂破饔迷撔畔碛嬎銓⒁黾踊驕p少體二極管導通時間的全新脈沖寬度。這類似于讓工程師監視應用到MOSFET的每個脈沖，看它是否使用了過長或過短的脈沖寬度。
圖1：UCD3138A和UCD7138 LLC同步整流器解決方案
現在，如果您覺得這還不夠酷，那么接著往下聽 —— 控制器不只用這些信息來優化效率，它還用這些信息來增強系統的穩健性。高效同步整流要求體二極管導通時間盡可能地縮短。不過請謹記，時間太少可能很危險。因此，數字控制器就像看門狗，不斷留心找尋能導致體二極管導通時間過短的任何柵極驅動脈沖。如果它發現任何這樣的事件，就立即在下一個周期予以糾正。

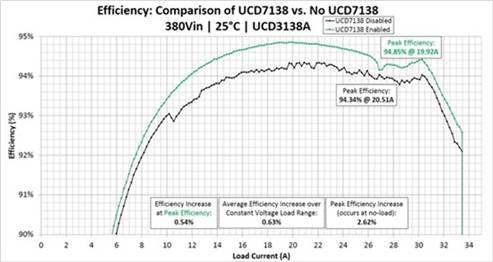

我們已見證了該技術各種各樣的效率提升情況。圖2展示了一個平均效率增幅超過0.6％的例子。
圖2：UCD3138A和UCD7138的效率提升
我曾答應向您展示該技術是何等絕妙。還記得“一張圖片勝過萬語千言”這句話吧？瞧一瞧圖3，看該技術能多么顯著地增強性能。圖3A和3B展示了該技術如何能保護系統免受過長柵極驅動脈沖的沖擊。注意左邊圖像中MOSFET VDS的巨大電壓尖峰。當優化技術功能被啟用時，所述柵極驅動脈沖被縮短，結果與您在教科書中看到的有些類似。
我認為這真的很不錯。它可能無法與最新科幻電影的特效相媲美，但對電源而言真是超級炫酷。
（來源：中電網，作者：Brent McDonald）
