【導讀】以太網供電（PoE）正如其名所示：它通過用于數據傳輸?shù)耐浑娎|供電--足以滿足小型設備的需求。該技術被廣泛用于智能樓宇中，由于涉及的電壓較低，普通的電源安全規則并不適用。這突出了PoE具有吸引力的原因之一；它可以大大降低與安裝和合規性有關的成本。
以太網供電（PoE）正如其名所示：它通過用于數據傳輸?shù)耐浑娎|供電--足以滿足小型設備的需求。該技術被廣泛用于智能樓宇中，由于涉及的電壓較低，普通的電源安全規則并不適用。這突出了PoE具有吸引力的原因之一；它可以大大降低與安裝和合規性有關的成本。
由于許多辦公大樓已經在整個結構中鋪設了以太網，并安裝了帶有后備電池的不間斷電源（UPS），因此可以很容易地實施強固的系統。追加PoE設備可以利用已經部署的相同電纜，為照明和安防攝像機等應用供電。電源可以通過以太網電纜輸送到離支持PoE的以太網設備最遠100米的設備上。
用PoE為智能樓宇供電的好處
采用PoE的一個明顯的好處是，它使直流電能在您現有的以太網上運行。雖然您仍需用支持PoE的端口來更新你的網絡交換機，但不必為受電設備鋪設額外的銅線所帶來的成本效益是巨大的。銅的價格已經從2000年的每磅0.65美元上升到2021年的每磅4.05美元（來源：macrotrends）。此外，不在受電設備上實施AC-DC轉換，可以進一步節省成本。
PoE對放置受電設備也更靈活。大多數交流電源插座都靠近地面，這對Wi-FI?接入點（AP）、毫微微蜂窩和微微蜂窩以及攝像頭來說不是個理想的位置。為了最大限度地?cái)U(kuò)大覆蓋范圍，建議避免將這些設備放置在靠近障礙物的地方，最好放置在天花板高度。與市電網絡不同，以太網電纜通常要穿過吊頂產生的空隙，從而消除了采用的另一個障礙。
PoE將電力和數據結合在一起，實現了對包括照明、安防攝像頭和數字標牌在內的各種應用的24/7智能監控。配備有電池供電的不間斷電源系統（UPS）的集中式PoE網絡確保了關鍵設備在停電期間的持續運行。

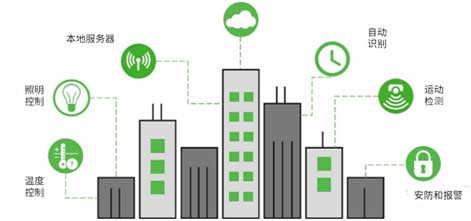

圖1：PoE智能樓宇的好處
智能樓宇應用和PoE標準
PoE標準（IEEE 802.3af）最初是在2003年獲批準的，提供最高15瓦的功率。它被廣泛用于IP電話、樓宇訪問控制等應用，并為早期的分布式Wi-Fi接入點供電。該標準后來的修訂，包括IEEE 802.3at（30瓦/2009）和IEEE 802.3bt（90瓦/2018），增加了所提供的功率，以實現更多的高要求應用，如更快的Wi-Fi網絡、安防攝像頭、音頻揚聲器、銷售終端（POS）、LED照明等。

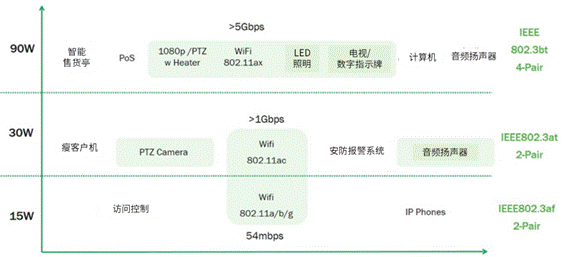

圖2：PoE標準和應用
PoE拓?fù)?/p>
圖3展示了一個典型的PoE拓?fù)浣Y(jié)構。PoE網絡交換機被稱為電源設備（PSE），它為稱為受電設備（PD）的客戶端提供直流電。該規范規定，PSE應該能夠通過最長100米的以太網電纜（通常是CAT5/6）向PD供電。

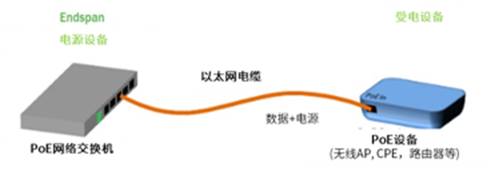

圖3：典型的PoE拓?fù)?來源：以太網聯盟Ethernet Alliance)
由于以太網電纜可以達到100米，在這個距離上有一些耗散，所以在最壞的情況下，到達PD的功率比PSE提供的功率要低。在規范中，802.3af的功率為13瓦，802.3at為25.5瓦，802.3bt為71.3瓦。對于 "bt "標準，PD的直流電壓范圍為42至57伏[RB2]。輸入端不支持PoE的聯網設備仍可連接，并使用PoE分配器，以分離數據和直流電。這也可以減少對AC-DC轉換器的需求，并將設備放在靠近交流電插座的地方。
PoE供電的PTZ攝像機
現在的安防系統通常使用包含小型電機的攝像機，使其能夠在三個軸上移動，或平移、傾斜和變焦（PTZ），并且通常采用高清數字?jǐn)z像機。這些攝像機可以通過有線連接（如以太網）進行手動控制，或者當在定義的關注窗口或整個視野中檢測到物體時，編程自動移動和縮放。一些攝像機還可被配置來勘察場景，即不斷進行0°至360°平移和0°至180°傾斜，同時，變焦可使用光學或數字技術實現。這些安防和監控?cái)z像機所需的電源現在可使用基于IEEE 802.3at標準的PoE來提供。
PoE供電的無線網絡
Wi-Fi接入點和路由器也是PoE的常見應用。兩者的功耗通常是支持的速度和流量的函數。現代網絡使用MIMO（多輸入多輸出）等技術擴大了范圍和吞吐量。實施一個支持Wi-Fi 6（IEEE 802.11ax）速度的AP/路由器應用程序，將映射到PoE標準，如下：
1. Wi-Fi 6，4x4雙頻并發：802.3at
2. Wi-Fi 6，8x8雙頻并發：802.3at/bt
3. Wi-Fi 6, 4x4三頻并發：802.3at/bt
盡管Wi-Fi路由器/AP的包裝盒上有一個AC-DC電源，但它們也可以使用PoE分配器供電。相比之下，像Cisco MerakiTM MR56 Wi-Fi 6（802.11ax，8空間流）接入點這樣的產品現在支持802.3at，這意味著RJ45端口可直接連接到支持PoE的PSE交換機，為設備供電。
PoE供電的微微蜂窩和毫微微蜂窩
微微蜂窩和毫微蜂窩被用來擴展或增加蜂窩的覆蓋范圍，特別是在繁忙的區域，如樓宇內、辦公室、購物中心和體育場。與普通蜂窩不同，微微蜂窩的范圍通常較小，約為200米或更小，而毫微微蜂窩的范圍可能低至10米。這些微小的設備是PoE的理想候選者，正如下面一個例子所示：
1. ApexTM 4G/LTE 3.5GHz室外微微蜂窩（35 W）：802.3bt
PoE供電的數字標牌
LED電視是一種非常有效的溝通形式。它們可在各種區域顯示定制的、動態的數字標牌，包括企業辦公空間、智能零售、酒店和政府市政部門。像Wi-Fi一樣，數字標牌只有放置得當才能發揮好處。例如，較大的屏幕通常懸掛在天花板上，所以人群可以很容易地查看內容。相比之下，智能售貨亭或銷售終端（PoS）的應用則利用較小的屏幕--有些帶有觸摸屏，以獲得更個性化的互動用戶體驗。
不同LED電視的功率消耗差別很大。下面列出的三星?55 "LED電視指定69 W的典型功耗，而另一個有相同尺寸和制造商的LED電視需要120 W。重要的是要確保LED電視的功率不超過PD的功率。使用802.bt標準，這可以從90 W到71.3 W不等，取決于PSE和LED電視（PD）之間的以太網電纜長度。
市場上也有一些帶PoE的標牌電視。令人關注的是，LED電視制造商是否開始將802.bt集成到他們的大型LED電視中，以滿足日益增長的數字標牌市場的需求。
1. 55英寸，三星4K LED電視（#Q70T）69 W（典型值）： 802.3bt（需要PoE分配器
2. 46", 高清帶觸摸屏的Thinlabs, Inc: 802.3bt (不需要PoE 分配器)
3. 10", 三星數字標牌 (DB10E-TPOE) 802.3at (不需要PoE分配器)
4. 48", 三星數字標牌 (DH48E) 44 W (典型值) 802.3bt (需要PoE分配器)
5. 40", 三星數字標牌 (H40B) 44 W (典型值) 802.3bt (需要PoE分配器)
6. 16 "medTV? PDI-P16TV-GB2-P電視（25 W） 802.3at（不需要PoE分配器
PoE智聯照明
PoE和LED照明是天然的搭檔，因?yàn)長ED消耗直流電，而PoE提供直流電。這使您在用PoE為LED供電時，可以省去AC-DC電源轉換成本。
安森美互聯照明平臺(圖4)是PoE如何增強智能樓宇的一個很好的例子。該平臺基于模塊化設計，能夠?yàn)閮纱?6顆LED提供7,000流明，由雙FL7760 LED驅動器驅動。一個基于NCP1096 802.3bt控制器的PoE模塊為LED驅動模塊提供高達90瓦的直流電。同時，在LED驅動模塊上有第二個連接器，可接收RSL10 藍牙 5無線電，用于無線聯接到智能手機網關，實現云聯接。這就是智能照明。

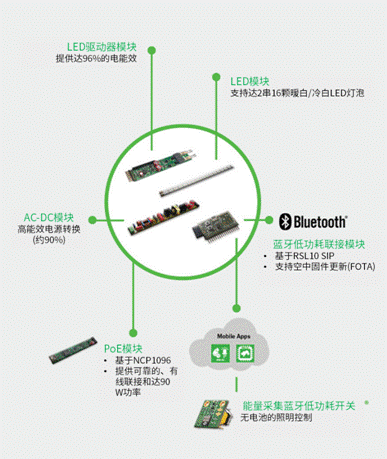

圖4：含PoE模塊的互聯照明平臺
PoE供電的商用電話(VoIP)
網絡電話（VoIP）可能是PoE最常見的應用。VoIP通過廣域網使用以太網協議將低頻模擬語音信號數字化為數據包。從那里，它將通過交換機和路由器，進入云端，前往目的地。VoIP只消耗4到7瓦，所以它與802.3af PoE標準非常兼容。裝有RJ45連接器的現代VoIP電話被設計為通過以太網電纜同時接收數據和功率，因此不需要外部PoE分配器。
總結
通過同一根電纜提供電源和數據連接的便利性是極具吸引力的；我們只需看看USB是如何成為許多消費設備無處不在的電源的。商業和工業應用中的PoE也是如此。它推進了單電纜方案的概念，其目標應用是能夠直接從其帶來的簡單性中受益的應用。
安森美在數字通信和電源管理方面擁有成熟的專業技術，有實力提供好的PoE方案。隨著更多制造商發現PoE的好處，最終用戶將開始需要PoE。現在是時候開始向更智能、集成的電源/數據組合過渡了。
