【導讀】大多數操作都是如此，將電腦上的USB接口接到開發板上，用它來給板子供電。然而，在實際的項目操作中呢，我們總不能給每個板子配一臺電腦吧！
大多數操作都是如此，將電腦上的USB接口接到開發板上，用它來給板子供電。然而，在實際的項目操作中呢，我們總不能給每個板子配一臺電腦吧！
第一種，LDO供電。
LDO是什么？是lowdropoutregulator，意為低壓差線性穩壓器，是相對于傳統的線性穩壓器來說的。傳統的線性穩壓器有個特點，如78xx系列的芯片都要求輸入電壓要比輸出電壓高出2v~3V以上，否則就不能正常工作。
例如，輸入端是一個8V-1A的電源，經過7805后變成了一個5V-1A的電源，那么損耗的3V-1A去哪了？基本上都變成熱量消散在空氣中，所以當功率較大的時候，會給7805配上散熱片。

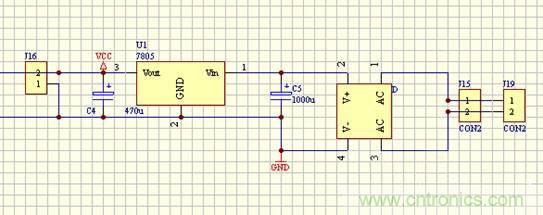

常見的應用方式是先把220V交流電通過變壓器變為15V左右，然后通過整流橋變成單極性電源，接上電容穩壓、濾波，然后再通過類似7805的芯片穩壓，得到穩定的5V電源，原理圖如下：
第二種，DC-DC供電。
LDO的優點就是使用簡單，外圍電路只要幾個電容就OK了，引腳也不多，非常適合初學者。但缺點就是電源利用率太低，上面也提到了，損耗很大，大功率的時候還需要散熱片。于是DC-DC出現了。
它的原理是什么？假如輸入一個8V的電壓，我通過MOS管高頻開關控制這個電壓，然后接上一些電容和電感來使電壓變得平和穩定，那么它就逐漸被拉低了。可想而知，這種方式是效率非常高的。在一些低功耗，或者耗電量較大的場合應用起來非常有效。常見器件的原理圖如下：
如圖，該芯片可以穩定高效的輸出一個6V電壓。當然還有其他型號的芯片可以輸出5V的，滿足你的各種需求。
