【導讀】自1844年以來，降低電子電路中的噪音一直是設計師們面臨的一個挑戰。1844年，摩爾斯在華盛頓的國會大廈里，操作電報機發出了世界上第一封電報，內容是：上帝創造了何等的奇跡（來自《圣經》）。從那時起，電路中的繼電器產生的靜電噪音或其他外部干擾，就從來沒有離開過電子科學。
自1844年以來，降低電子電路中的噪音一直是設計師們面臨的一個挑戰。1844年，摩爾斯在華盛頓的國會大廈里，操作電報機發出了世界上第一封電報，內容是：上帝創造了何等的奇跡（來自《圣經》）。從那時起，電路中的繼電器產生的靜電噪音或其他外部干擾，就從來沒有離開過電子科學。
莫爾斯的系統是機電式的，用變壓器來做繼電器，把密碼傳送到很遠的地方。全電子放大器（真空管）在70年后得到了完善，但由于內部發熱元件，它們天生就有噪音。半導體的發展（沒有明顯的熱量產生）受到通信系統設計者的歡迎。具有諷刺意味的是，隨著半導體的發展，放置在其上的印刷電路板產生了新的噪聲源，因?yàn)樵陔娐钒迳系母鱾€(gè)部件之間傳送快速信號的金屬連接可以看做是小天線，它們產生一種稱為電磁干擾（EMI）的噪聲。在電路中，電磁干擾是一個特別令人沮喪的問題，使得元件需要的電壓比提供給電路板的電壓要低。使用“無源”部件（那些不需要電源）的下拉式方法會令系統效率不高，尤其是在電池供電的系統中。早期電源也會產生大量熱量，這意味著需要通風口或風扇（通常兩者都有）
1958年“開關電源”的發明帶來了半導體產品有源電源的革命。后來，正如在一篇關于計算硬件的IEEE論文中所指出的，史蒂夫·喬布斯在20世紀70年代為他的蘋果II選擇了一種開關電源，因?yàn)樗?ldquo;開關電源……數千次的開關；這使得它存儲電力的時間短得多，因此釋放的熱量更少。”正如ADI Tony Armstrong在其論文中指出的，靜音開關設備安靜、簡單，是最有效的，開關電源必須以更快的速度運行——每秒開關大約200萬次。不過在這種速度下，會產生電磁干擾。托尼寫道：“過濾器和屏蔽也可以使用，但這在外部元件和電路板面積方面成本更高。”
Silent Switcher解決這一問題
目前，模擬器件已經足夠可以制造一體式的開關穩壓器。即使面臨上述挑戰，ADI的開關穩壓器仍然非常高效，產生的電磁干擾也比其他單芯片解決方案低得多。幾年前，ADI宣布了一種新型的開關調節器，叫做Silent Switcher。與傳統的調節器相比，Silent Switcher開關線路在高開關頻率下同時實現了低電磁干擾和高效率。

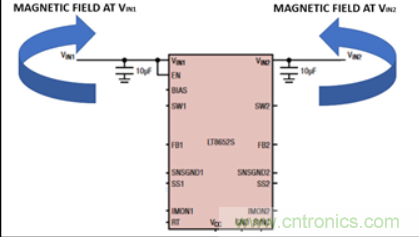

他們?nèi)绾螠p少電磁干擾（EMI是電源設計師的禍根）是如此的聰明，我只需要展示一下他們是如何做到的。你需要知道的是磁場是有方向的（由于所謂的“右手法則”。）通過將輸入信號放在芯片的另一側，磁場方向相反，因此它們可以相互抵消。
大大降低了各開關的相對磁場干擾圖
