【導讀】接通電氣設備電源時，在接通瞬間可能會流過遠遠超過穩定電流的大電流。這種電流稱為突入電流(Rush current)。
為什么會產生突入電流呢？原因有多個，下面就來舉例進行說明。
•配有大容量的平滑電容器與去耦電容器的設備在通電時，首先必須要對這些電容器進行
充電，所以在通電時會通過大電流。
•剛通電后燈絲(filament)等的電阻較小，所以會通過大電流。
（發熱后電阻增大，形成穩定電流。）
為了讓大家對突入電流有一個更為直觀的印象，下面的圖1中給出了通電時的電流波形。
接 通電源后電流流過，接通瞬間流經的電流達到了一個比穩定電流值大的峰值。之后電流值再緩慢下降，達到穩定電流值的狀態。這個到達穩定電流值之前的大電流所 流經的部分就是突入電流。突入電流值超過使用元器件的容許值時，根據該突入電流量（峰值電流值與穩定電流值的差）與時間的長短（由峰值電流值下降至穩定電 流值的時間，之后用脈沖寬度表示），電路中使用的元器件可能因?yàn)檫^度發熱而造成電氣設備的誤動作與故障。

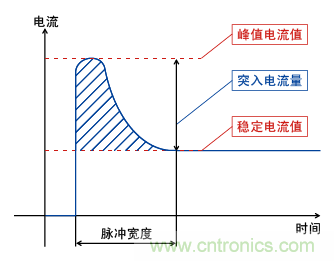

圖1. 電源接通時的電流波形
接下來，將以實例展示用于抑制電源線噪音的元器件的一般故障。此次，就以價格較為低廉且使用方便的片狀鐵氧體磁珠（我公司的BLM系列）為例進行說明。
用于噪聲對策的片狀鐵氧體磁珠流過超過額定電流值的突入電流時，過度發熱時，最壞的情況下會出現開啟故障。將圖1的突入電流波形峰值電流值與脈沖寬度的條 件變化之后，形成了圖2所示的情況。波形①表示峰值電流值較大時的情況，波形②表示脈沖寬度較大時的情況，波形③表示未出現故障時的情況。波形①的情況 下，片狀鐵氧體磁珠瞬間流過過剩電流，內部電極熔斷，導致開啟故障。熔斷時可能出現片狀體自身斷裂破壞的情況。另一方面，在波形②的情況下，片狀鐵氧體磁 珠持續發熱，與波形①一樣出現內部電極熔斷的情況。此時，片狀鐵氧體磁珠成為熱源，可能燒毀安裝電路板。

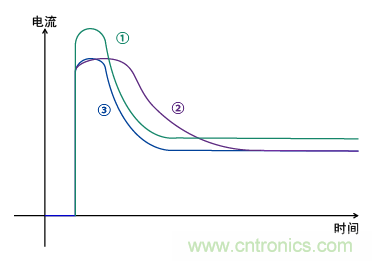

圖2.突入電流波形
如上所述，用于噪聲對策的片狀鐵氧體磁珠在流過突入電流時，可能會出現故障。突入電流中存在峰值電流值與脈沖寬度等因素，為了安全地使用產品，考慮額定電流后進行選擇是很重要。如果擔心電源線的噪聲對策與突入電流方面的問題，請事先咨詢本公司。
