電子工程師入門:幾張圖讓你看懂熱敏電阻

發布時間:2014-04-26 責任編輯:xiangpeng

【導讀】熱敏電阻應用廣泛,主要應用于工業控制之中,可能有很多人只聞其名未解其身,下面我將用幾張圖表為大家清晰地介紹熱敏電阻,讓大家很容易就弄清楚熱敏電阻的特性。

熱敏電阻簡介和分類

熱敏電阻器是敏感元件的一類,按照溫度系數不同分為正溫度系數熱敏電阻器(PTC)和負溫度系數熱敏電阻器(NTC)。臨界溫度熱敏電阻CTR,具有負電阻突變特性,在某一溫度下,電阻值隨溫度的增加激劇減小,具有很大的負溫度系數熱敏電阻器的典型特點是對溫度敏感,不同的溫度下表現出不同的電阻值。正溫度系數熱敏電阻器(PTC)在溫度越高時電阻值越大,負溫度系數熱敏電阻器(NTC)在溫度越高時電阻值越低,它們同屬于半導體器件。

熱敏電阻型號命名規則簡介

根據標準SJ1152-82《敏感元件型號命名方法》的規定,敏感電阻器的產品型號由下列四部分組成:

第一部分:主稱(用字母表示);

第二部分:類別(用字母表示);

第三部分:用途或特征(用字母或數字表示);

第四部分:序號(用數字表示)。

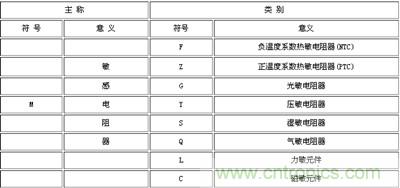

(1)主稱、類別部分的符號及意義如表1-5所示。

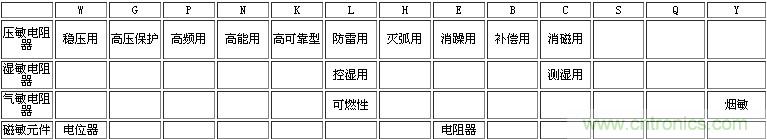

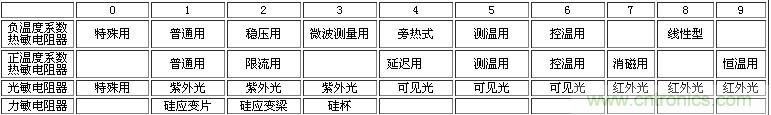

(2)用途或特征部分用數字表示時,應符合表1-6的規定;用字母表示時,應符合的規定。

(3)序號部分用數字表示。

電子工程師入門:幾張圖讓你看懂熱敏電阻

電子工程師入門:幾張圖讓你看懂熱敏電阻

電子工程師入門:幾張圖讓你看懂熱敏電阻

知道了電子元器件的特性和分類才能更好的電子設計,才能把單個的電子元器件組成一個系統實現自己的設計目的。通過以上的介紹你弄懂了么?
