【導讀】在手機快速充電器、筆記本適配器、移動電源等消費電子設備中，電源的“穩定性”與“效率”直接決定了用戶體驗——比如，一款能支持5V/2A、9V/2A、12V/1.5A等多規格輸出的快速充電器，需要電源IC在寬電壓范圍內保持穩定供電，同時不能因?yàn)轭~外電路增加體積或成本。然而，傳統電源方案在應對這一需求時，往往陷入“兩難”：要么依賴輔助繞組（增加變壓器體積），要么外接穩壓電路（提高功耗），導致產品競爭力下降。針對這一痛點，一款集成高壓E-GaN（增強型氮化鎵） 與Boost供電技術的電源IC——U8726AHE應運而生，它像一把“鑰匙”，打開了消費電子電源“寬電壓、高效率、小體積”的新局面。
一、消費電子電源的“痛點”：寬電壓輸出與傳統方案的矛盾
隨著消費電子設備的功能升級，用戶對電源的“多規格輸出”需求越來越強烈。比如，手機需要快速充電（9V/2A），同時也要支持低電壓小電流（5V/1A）給耳機充電；筆記本電腦適配器需要兼顧19V/3A（供電）和5V/2A（USB接口）。這些需求要求電源IC能在寬電壓范圍（5V-24V） 內穩定工作，但傳統電源方案卻難以滿足：
輔助繞組依賴：傳統反激式電源IC需要通過輔助繞組獲取供電電壓，但輔助繞組的電壓會隨輸出電壓變化（比如輸出5V時，輔助繞組電壓可能只有8V，無法滿足IC的10V供電要求），因此需要額外加一個Boost電路或LDO（低壓差穩壓器），增加了電路復雜度和成本。
外接高壓MOS管：傳統電源IC的內部開關管（MOSFET）耐壓值通常在400V以下，無法處理AC 220V整流后的高壓（約310V），因此需要外接高壓MOS管，不僅增加了體積，還會導致開關損耗增加（外接MOS管的寄生參數更大）。
效率低下：當輸出電壓變化時，傳統方案的穩壓電路（如LDO）會消耗更多功耗（比如LDO的效率=輸出電壓/輸入電壓，當輸入12V、輸出5V時，效率只有41.7%），導致電源整體效率降低。
這些問題讓傳統電源方案在寬電壓輸出場景下顯得“力不從心”，亟需一種更高效、更簡潔的解決方案。
二、U8726AHE的“硬核配置”：集成高壓E-GaN與高壓?jiǎn)?dòng)電路
U8726AHE是一款專為消費電子設計的高集成度氮化鎵電源IC，其核心優勢在于“把復雜的電路做進芯片里”，徹底解決傳統方案的痛點：
集成高壓E-GaN開關管：E-GaN（增強型氮化鎵）是一種新型半導體材料，具有高耐壓（650V）、低導通電阻（Rds(on)）、高開關速度的特點。U8726AHE將高壓E-GaN開關管集成在芯片內部，無需外接高壓MOS管，不僅減少了體積，還降低了開關損耗（E-GaN的開關速度是傳統MOSFET的10倍以上）。
集成高壓?jiǎn)?dòng)電路：傳統電源IC需要通過啟動電阻從輸入電壓取電（比如AC 220V整流后的310V），但啟動電阻會消耗大量功耗（比如100kΩ電阻在310V下的功耗約為1W）。U8726AHE的高壓?jiǎn)?dòng)電路可以直接從輸入高壓中取電，無需啟動電阻，降低了待機功耗（待機功耗可低至100mW以下）。
這些“硬核配置”讓U8726AHE的電路復雜度大幅降低，同時提高了效率，為后續的寬電壓解決方案奠定了基礎。
三、Boost供電技術：無需輔助繞組的寬電壓解決方案
U8726AHE的Boost供電技術是其解決寬電壓輸出問題的“核心武器”。傳統方案中，輔助繞組的電壓隨輸出電壓變化，導致IC供電不穩定，而Boost供電技術則通過“動態切換”解決了這一問題：
Boost工作模式：當輸出電壓較低時（比如5V），輔助繞組的電壓可能只有8V，無法滿足IC的10V供電要求。此時，U8726AHE的內部Boost電路會啟動：SW管腳（Boost電路的漏極）外接一個貼片電感，Boost電路將輔助繞組的8V電壓提升到10.1V，給IC的VDD管腳供電。
輔助繞組模式：當輸出電壓升高時（比如24V），輔助繞組的電壓會超過10.1V，此時Boost電路會自動停止工作，轉由輔助繞組直接給VDD管腳供電。
這種“動態切換”模式的優勢在于：
無需復雜輔助繞組設計：傳統方案需要設計輔助繞組的匝數（比如輸出5V時，輔助繞組匝數是初級的1/60），而U8726AHE的Boost電路可以自適應調整，無需調整匝數，減少了變壓器的設計難度。
提高效率：Boost電路僅在需要時工作（輸出低電壓時），減少了不必要的功耗（比如輸出24V時，Boost電路不工作，功耗為0）。
降低成本：無需額外的Boost電路或LDO，減少了元件數量（比如少用一個Boost芯片和幾個電容電阻），降低了BOM（物料清單）成本。

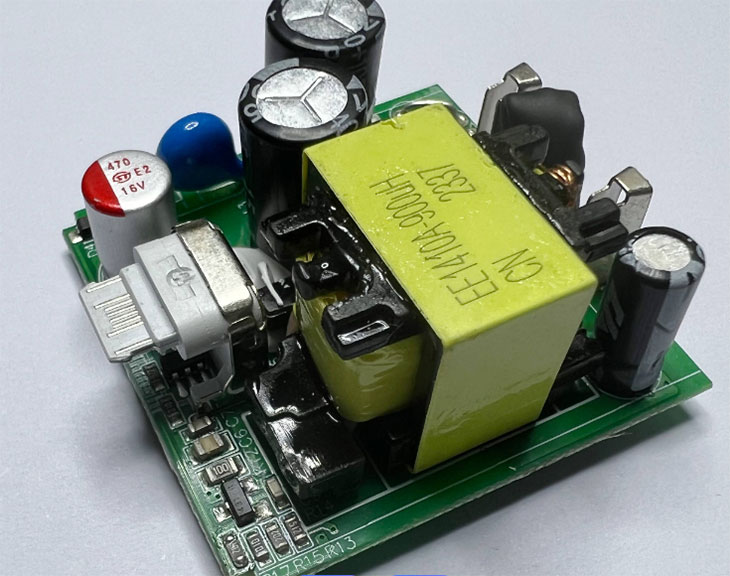

舉個例子，一款支持5V/2A、9V/2A、12V/1.5A的快速充電器，使用U8726AHE后，變壓器的體積可以縮小30%（因?yàn)闊o需輔助繞組），BOM成本降低20%（因?yàn)樯儆昧送饨覯OS管和Boost電路），同時效率提高5%（因?yàn)闇p少了開關損耗和LDO功耗）。
四、管腳設計：每一針都為“高效”而生
U8726AHE采用ESOP-7封裝（小外形封裝，7個管腳），每個管腳都經過精心設計，只為“高效”而生：
1號管腳（CS）：電流采樣與頻率設定：CS管腳是電流采樣輸入，同時也是最高工作頻率設定管腳。通過外接一個RSEL電阻（比如10kΩ-100kΩ），可以設定IC的最高工作頻率（比如RSEL=10kΩ時，最高頻率為65kHz；RSEL=20kΩ時，最高頻率為85kHz）。此外，CS管腳還會采樣初級繞組的電流，防止過流（比如輸出短路時，電流超過設定值，IC會關閉開關管）。
2號管腳（FB）：系統反饋：FB管腳接收來自輸出端的反饋信號（比如通過光耦傳遞的電壓信號），IC根據這個信號調整開關管的導通時間（PWM占空比），保持輸出電壓穩定（比如輸出5V時，占空比是15%；輸出24V時，占空比是40%）。
3號管腳（DEM）：消磁檢測與過壓保護：DEM管腳負責檢測變壓器的磁芯消磁情況（反激式電源中，磁芯消磁完成后才能開啟下一次開關周期），同時也負責輸出過壓保護（OVP）。如果輸出電壓超過設定值（比如24V），DEM管腳會觸發OVP保護，關閉開關管，防止設備損壞。
4號管腳（VDD）：芯片供電：VDD管腳接收來自Boost電路或輔助繞組的電壓（10.1V左右），是IC的“能量入口”。
5號管腳（SW）：Boost電路漏極：SW管腳是Boost電路的漏極，外接一個貼片電感（比如10μH），用于Boost電路的電壓提升。
6號管腳（GND）：參考地：GND管腳是芯片的參考地，確保所有電路的電位穩定。
7號管腳（DRAIN）：高壓輸入：DRAIN管腳是內置高壓E-GaN開關管的漏極，直接連接變壓器的初級繞組，接收AC 220V整流后的高壓（約310V）。
這些管腳的設計不僅簡化了電路，還提高了可靠性（比如DEM管腳的過壓保護），讓U8726AHE能在各種場景下穩定工作。
五、頻率自適應：讓電源工作更“聰明”
U8726AHE的最高工作頻率設定功能讓電源工作更“聰明”。傳統電源IC的工作頻率是固定的（比如65kHz），但固定頻率會導致“輕負載效率低”的問題（比如負載為10%時，開關損耗占總損耗的50%以上）。而U8726AHE的頻率設定功能則解決了這一問題：
負載自適應：當負載較輕時（比如手機充電到80%后，電流從2A降到0.5A），IC會自動降低工作頻率（比如從65kHz降到30kHz），減少開關損耗（開關損耗與頻率成正比），提高輕負載效率（比如從70%提高到85%）。
啟動鎖定：每次啟動時，IC都會檢測RSEL電阻的阻值，鎖定最高工作頻率（比如RSEL=10kΩ時，最高頻率鎖定為65kHz），避免因電阻變化（比如溫度升高導致阻值變化）導致頻率波動，確保電源工作穩定。
這種“聰明”的頻率設定功能讓U8726AHE在不同負載下都能保持高效，非常適合快速充電器（負載變化大）和適配器（需要兼顧輕負載和重負載）等場景。
六、應用場景：從快速充電器到適配器的“全能選手”
U8726AHE的高集成度、寬電壓輸出能力和高效性能，使其成為消費電子領域的“全能選手”，主要應用場景包括：
快速充電器：支持5V/2A、9V/2A、12V/1.5A等多規格輸出，使用U8726AHE后，充電器的體積可以縮小到原來的70%（因?yàn)闊o需輔助繞組和外接MOS管），同時效率提高到90%以上（傳統方案效率約85%）。
筆記本適配器：需要穩定的高壓輸出（比如19V/3A），U8726AHE的集成高壓E-GaN開關管可以直接處理310V高壓，無需外接MOS管，提高了可靠性（比如減少了外接MOS管的散熱問題）。
移動電源：需要支持寬電壓輸入（比如5V-24V）和輸出（比如5V/2A、9V/2A），U8726AHE的Boost供電技術可以自適應輸入電壓，無需額外電路，減少了移動電源的體積（比如從200g降到150g）。
LED驅動電源：需要支持寬電壓輸入（AC 85V-265V）和恒定電流輸出（比如300mA），U8726AHE的頻率自適應功能可以在不同輸入電壓下保持恒定電流，提高LED的壽命（比如減少閃爍）。
結語：氮化鎵電源的“高效解決方案”
U8726AHE作為一款集成高壓E-GaN與Boost供電技術的電源IC，徹底解決了傳統方案的“寬電壓輸出”痛點。其核心優勢在于：
高集成度：集成高壓E-GaN、高壓?jiǎn)?dòng)電路、Boost電路，減少了元件數量和體積；
高效性：Boost供電技術提高了寬電壓輸出效率，頻率自適應功能提高了輕負載效率；
穩定性：動態切換模式和啟動鎖定功能確保電源工作穩定。
