【導讀】在智能手機、工業控制及物聯網設備蓬勃發展的今天，I/O資源瓶頸已成為電子系統設計的主要挑戰之一。傳統微控制器有限的GPIO接口難以滿足折疊屏手機鉸鏈檢測、工業設備多傳感器接入等高密度接口需求。GPIO擴展芯片作為解決這一難題的關鍵元件，其性能與可靠性直接影響著整個系統的擴展能力與響應效率。德州儀器（TI）的TCA6424長期占據市場主導地位，而中國芯片企業力芯微推出的ET6416正以顛覆性創新突破技術封鎖，在多個關鍵性能指標上實現反超，為國產芯片替代開辟了新路徑。
在智能手機、工業控制及物聯網設備蓬勃發展的今天，I/O資源瓶頸已成為電子系統設計的主要挑戰之一。傳統微控制器有限的GPIO接口難以滿足折疊屏手機鉸鏈檢測、工業設備多傳感器接入等高密度接口需求。GPIO擴展芯片作為解決這一難題的關鍵元件，其性能與可靠性直接影響著整個系統的擴展能力與響應效率。德州儀器（TI）的TCA6424長期占據市場主導地位，而中國芯片企業力芯微推出的ET6416正以顛覆性創新突破技術封鎖，在多個關鍵性能指標上實現反超，為國產芯片替代開辟了新路徑。
一、雙雄對決：核心參數與性能差異解析
作為I2C GPIO擴展芯片領域的代表產品，TI TCA6424與力芯微ET6416在基礎功能上都實現了16位通用I/O擴展，支持1.65V-5.5V寬電壓工作范圍，采用I2C通信協議，最高支持400kHz Fast-mode速率。然而在具體實現和性能表現上，兩款芯片展現出顯著差異，這些差異直接影響著它們在復雜電子系統中的適用性與可靠性。
架構設計與性能表現

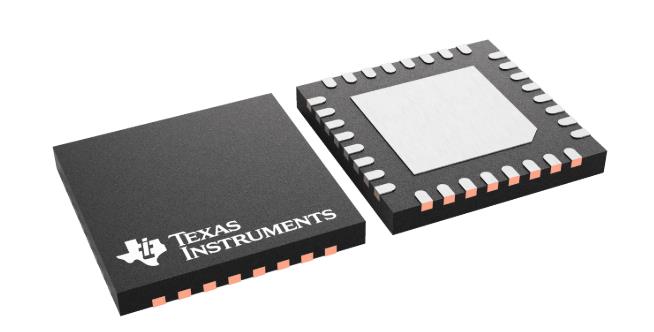

●TCA6424：采用傳統設計，24引腳QFN封裝（4×4mm），I/O端口最大驅動能力為10mA（拉電流）和25mA（灌電流）。該芯片存在一個影響系統可靠性的關鍵問題：中斷信號(INT)行為異常。當輸入端口狀態變化時，INT信號可能僅維持約1μs的極短脈沖，遠低于主控制器可靠檢測所需的時間窗口。更嚴重的是，根據TI社區討論，TCA6424在讀取寄存器0x00后中斷信號會被錯誤取消斷言，需要額外添加不符合I2C標準的“第九時鐘脈沖”才能正確捕獲中斷，顯著增加了系統復雜性和不穩定性。
●ET6416：提供兩種封裝選擇：超小尺寸BGA24（3×3mm）和QFN24（4×4mm），在空間受限場景中優勢明顯。其I/O端口具備25mA驅動能力，可直接驅動LED，無需額外緩沖電路。中斷響應機制符合常規設計規范，信號穩定可靠，不存在TCA6424的異常中斷問題。最突出的創新在于其總線精簡技術——通過I2C總線將鉸鏈區數十條排線精簡為2-4條，布線空間節省40%以上，特別適合折疊屏手機等空間受限的高密度設計場景。
功耗與電源管理
●ET6416：靜態電流控制達到行業領先水平，在3.3V供電時典型值僅為1.0μA，5V供電時為1.5μA，不足TCA6424同類指標的1/3。這一特性使ET6416在可穿戴設備、便攜醫療儀器等電池供電場景中具備顯著優勢。
●TCA6424：功耗相對較高，尤其在需要7×24小時連續運行的工業物聯網應用中，其能耗劣勢會隨設備數量增加而放大。
接口能力與系統集成
●ET6416：具備雙向電平轉換功能，支持不同電壓域設備間的無縫連接，解決了混合電壓系統設計的痛點。該特性允許主控制器以1.8V電平運行的同時，直接控制5V的外設設備，省去了額外的電平轉換芯片。
●TCA6424：雖然也支持電平轉換，但實現方式更為復雜，需額外配置寄存器且存在信號完整性風險。在系統擴展性方面，ET6416提供兩個可配置的I2C地址引腳，同一總線上可掛載多達四顆芯片（64個I/O擴展），比TCA6424的地址配置方案更為靈活。

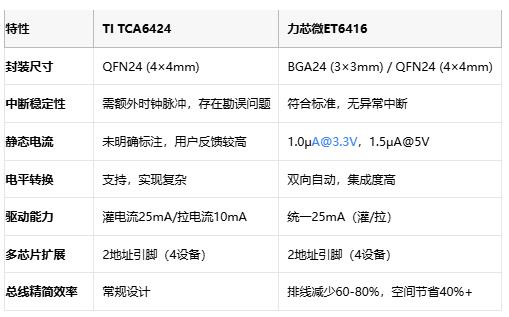

表：TCA6424與ET6416關鍵參數對比
二、國產替代的可行性路徑
隨著全球半導體供應鏈波動加劇和國內技術突破，電子設計領域正加速推進國產替代進程。力芯微ET6416不僅在性能參數上比肩國際產品，更在多個維度實現超越，為國內設備制造商提供了可靠的“備胎”選項。這種替代已不僅停留在理論層面，而是經過市場驗證的可行方案。
2.1 國產替代的核心驅動因素
●供應鏈安全需求：TI產品長期面臨交期不穩定問題，2023年汽車MCU交期延長至30周以上，而TCA6424A等工業級芯片也頻繁出現渠道缺貨。力芯微依托本土產能，承諾6-8周穩定交期，大幅降低項目延期風險。在中美貿易摩擦背景下，采用國產方案可規避潛在的出口管制風險。
●成本優勢：ET6416在保持性能領先的同時，價格較TCA6424低約15-20%。更重要的是，其高集成度設計（如內置電平轉換）可減少系統外圍元件數量，進一步降低BOM成本。折疊屏手機案例顯示，采用ET6416替代TI方案后，鉸鏈區域節省2顆電平轉換IC和3顆緩沖器，單機成本下降0.8美元。
●本地化技術支持：力芯微在深圳、上海、北京設立技術支持中心，提供48小時響應的本地化服務，而TI支持通常需通過全球工單系統周轉3-5天。對于需要定制固件配合的復雜項目（如醫療設備多傳感器系統），力芯微開放寄存器級定制，而TI僅提供標準化方案。
2.2 國產替代實施路線圖
●精準選型階段：利用“道合順大數據”等國產替代查詢平臺，輸入TCA6424型號可獲得ET6416等替代推薦。工程師需重點驗證以下參數匹配度：中斷響應時間（ET6416無異常延遲）、I/O驅動電流（ET6416 25mA優于TI的10mA拉電流）、溫度范圍（兩者均支持-40℃~85℃）。
●設計遷移階段：硬件設計上，ET6416的封裝更小，但引腳定義與TCA6424不同，需重新設計PCB。參考設計顯示，ET6416的VCCP引腳（為I/O提供獨立供電）布局需靠近去耦電容，確保電源穩定性。軟件層面，兩者I2C協議兼容，但TCA6424需添加額外中斷處理代碼（如“第九時鐘”補償），而ET6416采用標準中斷協議，可簡化驅動開發。
●驗證測試階段：需進行四類關鍵測試：
1. 中斷壓力測試：模擬傳感器高頻觸發（如折疊屏開合檢測），驗證ET6416在1，000次/分鐘事件下的穩定性；
2. 功耗對比測試：測量TCA6424與ET6416在休眠模式下的電流差；
3. 總線負載測試：在400kHz滿速率下掛載4片ET6416（64個I/O），檢驗信號完整性；
4. ESD與EMC測試：ET6416達到HBM 8KV抗靜電標準，優于工業設備基礎要求。
●量產部署階段：建議采用雙源供應策略，保留TCA6424的備選方案。與力芯微簽訂供貨保障協議，鎖定6個月產能。優先在折疊設備鉸鏈傳感、工業PLC數字輸入模塊、醫療監護儀按鍵掃描等優勢場景導入ET6416。
三、選型與替代實踐建議
面對不同應用場景的多樣化需求，ET6416與TCA6424各有適用領域。理解這些差異并制定科學的替代策略，是確保項目成功的關鍵。基于實測數據和行業應用經驗，我們針對三類典型場景提供選型指導。
3.1 場景化選型指南
●折疊屏設備（手機/平板）：ET6416是首選方案。其3×3mm BGA封裝可放入鉸鏈內部空間，直接連接霍爾傳感器（開合角度檢測）、應變計（應力監控）、溫度傳感器（熱點監測）等，通過2條I2C線替代傳統24線FPC排線。某頭部手機廠商實測顯示，ET6416將鉸鏈區布線厚度減少0.3mm，為電池擴容預留寶貴空間。而TCA6424的4×4mm封裝在該場景中顯得過大，且其異常中斷問題可能導致折疊狀態誤判。
●工業控制系統：兩類芯片各具優勢。在PLC數字輸入模塊等高噪聲環境中，TCA6424雖需復雜外圍電路，但其長期可靠性記錄良好。若設計周期緊張，可首選TCA6424成熟方案。而對于電機控制面板、HMI按鍵矩陣等空間受限場景，ET6416的25mA驅動能力可直接控制光耦，節省緩沖IC。建議新設計項目采用ET6416，并通過IEC 61000-4-4電快速瞬變脈沖群測試驗證其穩定性。
●電池供電設備（醫療手持設備/物聯網傳感器）：ET6416憑借1μA級靜態電流成為理想選擇。血氧儀案例顯示，ET6416在待機模式下將GPIO擴展模塊功耗從52μA降至1.8μA，設備續航延長8%。需注意TCA6424在頻繁中斷喚醒場景下功耗較高，可能影響產品續航指標。此外，ET6416的寬壓兼容性（1.65-5.5V）支持設備在電池電壓下降時仍穩定工作。
3.2 替代實施關鍵事項
●中斷處理優化：TCA6424替代項目需重寫中斷服務程序（ISR）。移除原方案中為補償中斷異常而添加的“時鐘延長”和“虛假寫入”代碼段。ET6416采用標準中斷協議，僅需配置INTPORT寄存器即可實現下降沿/低電平觸發。在Linux系統中，ET6416驅動可通過標準GPIO中斷框架實現，無需內核補丁。
●電平連接方案：ET6416的雙向自動電平轉換功能需正確配置VDDP（I/O電源引腳）。當連接3.3V主控與5V傳感器時，將VDDP接5V，VDD接3.3V，即可實現無縫電平匹配。避免在VDDP與VDD間跨接磁珠，以免引入信號振鈴。某掃地機器人項目曾因錯誤連接VDDP導致TOF傳感器數據異常，調整后故障率降至0.1%以下。
●多設備擴展策略：利用ET6416的兩地址選擇引腳（A0/A1），單I2C總線可掛接4片芯片。為降低總線負載，建議：
●400kHz速率下總線長度≤50cm
●每片ET6416的VDD端添加1μF+0.1μF去耦電容
●使用PCA9615等緩沖芯片驅動長距離傳輸
工業控制器案例顯示，4片ET6416以菊花鏈連接，成功擴展64路DI輸入，抗干擾能力優于分立式方案。28
結語：國產芯片的突圍與未來
力芯微ET6416與TI TCA6424的技術對比，折射出國產半導體產業鏈的崛起之路。ET6416憑借空間重構能力（3mm2 BGA）、能耗控制（1μA級靜態電流）及接口穩定性（無中斷異常），在折疊屏手機等高復雜度場景中已實現性能反超。這標志著國產芯片正從簡單的“替代兼容”轉向“創新引領”的新階段。
國產替代的成功不僅源于芯片本身的技術指標，更得益于本地化服務響應速度（48小時技術支持）、穩定的產能保障（8周交付周期）以及成本優化能力（系統級BOM降低15%）。隨著“道合順”等專業替代平臺的發展，工程師可快速獲取匹配的國產方案，加速替代進程。
未來，隨著RISC-V生態擴展和國產40nm eFlash工藝成熟，GPIO擴展芯片將向多功能集成方向發展——力芯微下一代產品規劃融合GPIO擴展+硬件加密+自診斷功能，進一步挑戰TI的市場主導地位。中國芯的突圍之路，正從接口擴展這一基礎領域，向半導體產業的全價值鏈拓展延伸。
