【導讀】線繞電阻作為功率型電阻的典型代表，采用電阻合金線（如鎳鉻、錳銅）繞制于陶瓷或云母基體，通過精密焊接與封裝工藝制成。

一、線繞電阻技術特性與市場定位

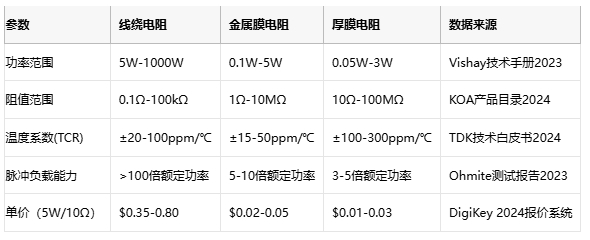

線繞電阻作為功率型電阻的典型代表，采用電阻合金線（如鎳鉻、錳銅）繞制于陶瓷或云母基體，通過精密焊接與封裝工藝制成。其核心性能參數與市場定位如下：

二、典型應用場景與成本模型

2.1 核心應用領域

1. 電力電子

• 變頻器制動電阻：耐受300A峰值電流（如ABB ACS880系列）

• 光伏逆變器：工作溫度-40℃~150℃，MTBF>10萬小時

• 成本占比：占逆變器BOM成本0.8%-1.5%

2. 汽車電子

• 電池管理系統（BMS）：0.5mΩ分流電阻，精度±0.1%

• 電機控制器：功率密度≥20W/cm3，通過AEC-Q200認證

• 成本敏感度：車規級單價較工業級高40%-60%

3. 工業控制

• PLC模擬量輸入：阻值漂移<±0.05%/年

• 伺服驅動器：耐振動>20g（IEC 60068-2-6標準）

• 維護成本：工業環境失效率<50ppm

2.2 成本結構分析（以50W/5Ω線繞電阻為例）

三、元器件選型技術規范

3.1 關鍵參數匹配

1. 功率降額曲線

• 環境溫度每升高25℃，額定功率下降20%（IEC 60115標準）

• 典型模型：50W電阻在70℃環境實際功率≤35W

2. 脈沖耐受能力

• 計算公式：$P_{pulse}=\frac{V^2}{R}\times t_{pulse}$Ppulse=RV2×tpulse

• 安全準則：單次脈沖能量≤電阻體熱容量的30%

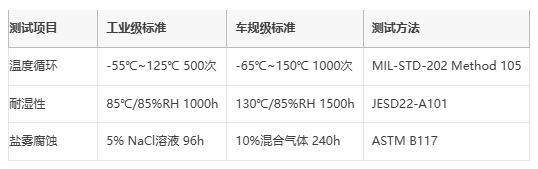

3. 環境適應性




四、主要原廠技術方案對比

4.1 國際品牌技術布局

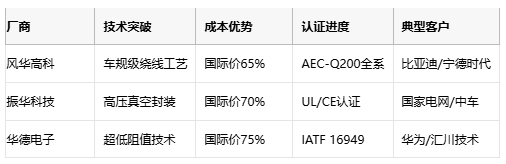

4.2 國內廠商突圍路徑

五、原廠選型要則與成本控制

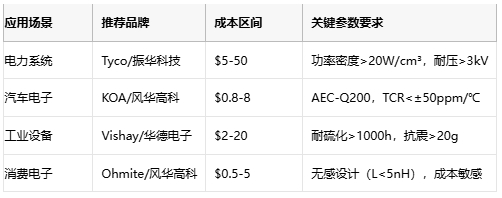

5.1 選型策略矩陣

5.2 降本增效路徑

1. 材料替代

• 用銅錳合金（Cu86Mn12Ni2）替代鎳鉻合金，成本降低25%

• 采用國產96%氧化鋁基板（單價$0.8\mathrm{/}\text{片}vs\text{進口}$0.8/片vs進口1.5/片）

2. 工藝優化

• 激光焊接替代傳統釬焊，良率從95%提升至99.5%

• 自動化繞線設備效率提升3倍（人均產能3000件/班）

3. 供應鏈管理

• 與電阻合金廠商簽訂年度鎖價協議（價格波動±3%）

• 建立區域VMI倉庫，交貨周期從6周縮短至72小時

六、技術發展趨勢

1. 高頻化：開發1MHz以上應用的線繞電阻（感抗<10nH）

2. 集成化：電阻-散熱器一體化設計（功率密度提升50%）

3. 智能化：內置溫度傳感器（精度±1℃）與健康監測功能

4. 綠色制造：無鉛焊接工藝（符合RoHS 3.0標準）
