【導讀】隨著汽車安全性和娛樂性的要求不斷提高，車載網絡 (IVN) 的數據速率要求也在不斷提高。高級駕駛輔助系統 (ADAS) 和駕駛艙信息娛樂系統等系統變得越來越快，越來越復雜。制造商正在轉向車載網絡的研究，用以支持 ADAS 和駕駛艙信息娛樂系統中設備的數據速率傳輸。為了保障汽車以太網環境下，設備能夠正常運行，發射端、接收端和電纜 / 連接器組件等部件必須通過一系列 一致性測試。
隨著汽車安全性和娛樂性的要求不斷提高，車載網絡 (IVN) 的數據速率要求也在不斷提高。高級駕駛輔助系統 (ADAS) 和駕駛艙信息娛樂系統等系統變得越來越快，越來越復雜。制造商正在轉向車載網絡的研究，用以支持 ADAS 和駕駛艙信息娛樂系統中設備的數據速率傳輸。為了保障汽車以太網環境下，設備能夠正常運行，發射端、接收端和電纜 / 連接器組件等部件必須通過一系列 一致性測試。

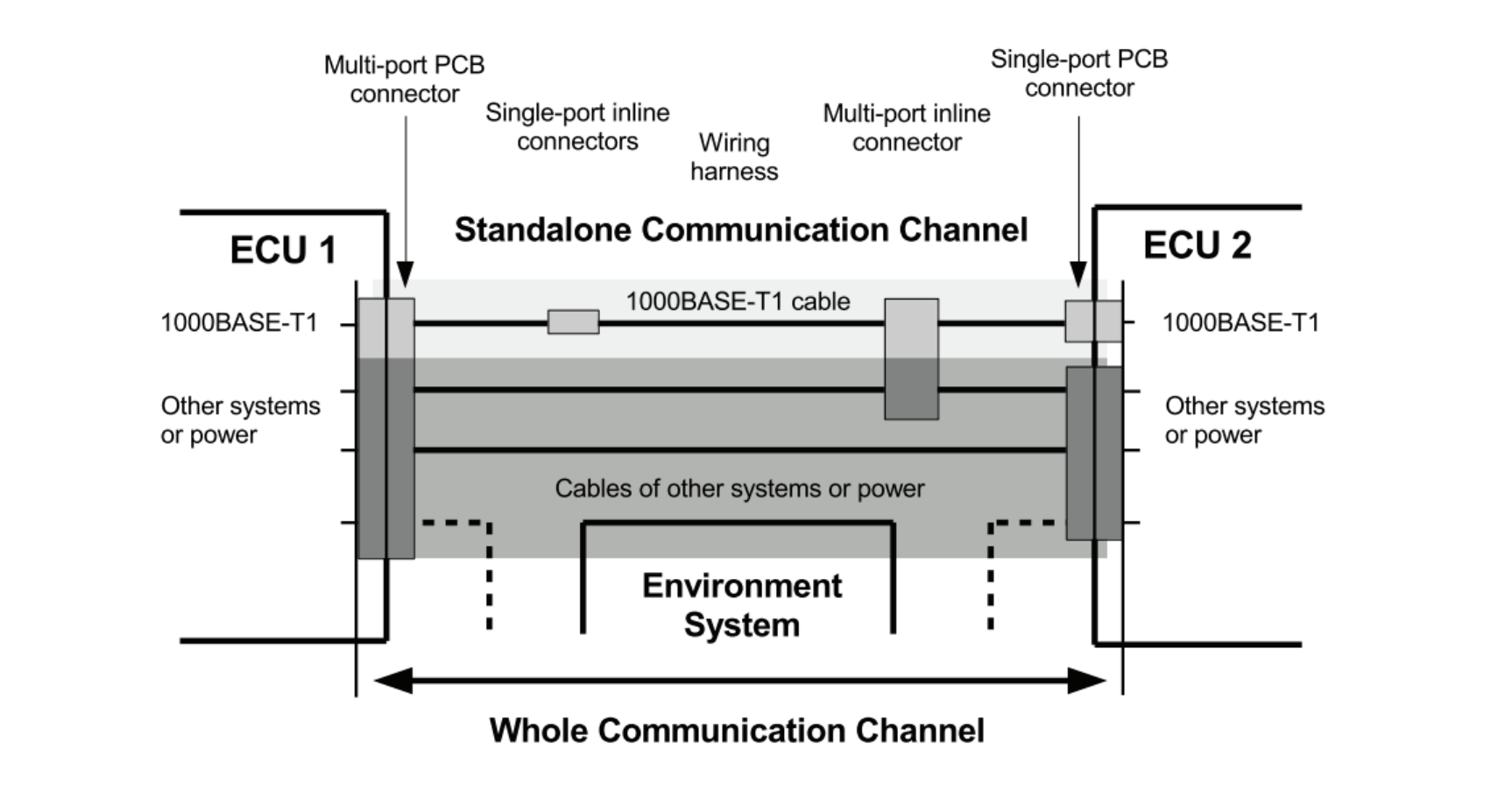

MDI 模式轉換損耗測量可確保 ECU 到 ECU 的通信產生 的 EMI/EMC 符合一致性。
IEEE P802.3bw D3.3 和 IEEE P802.3bp 標準確定了幾種一致性測試，以確保設備的互操作性。 介質相關接口 (MDI) 模式轉換損耗是一項重要測試。共模電壓到差模電壓，或者差模電壓到共模電壓的轉換，會產生不想要的信號，轉換規范目的就是限制無用信號 的能量。MDI 轉換損耗測試用于評估MDI的損耗，以確認在規范規定的特定頻率范圍內，反射功率能維持在設定限定值以下。MDI 模式轉換損耗測試通常使用矢量網絡分析儀 (VNA) 的端口 1 和端口 2 進行測試。
技術洞察
規范要求的100BASE-T1/1000BASE-T1 設備理想情況下，具有100Ω的差分特性阻抗 ; 但是，MDI輸出的正負極性不匹配會導致模式轉換。
在有線信號中，差模和共模之間的轉換會降低傳輸信號的質量，并導致環境中的電磁兼容問題。因此，要求傳輸線組件必須測試其轉換損耗特性，如縱向轉換損耗 (LCL)、橫向轉換損耗 (TCL) 和混合模式 S 參數。

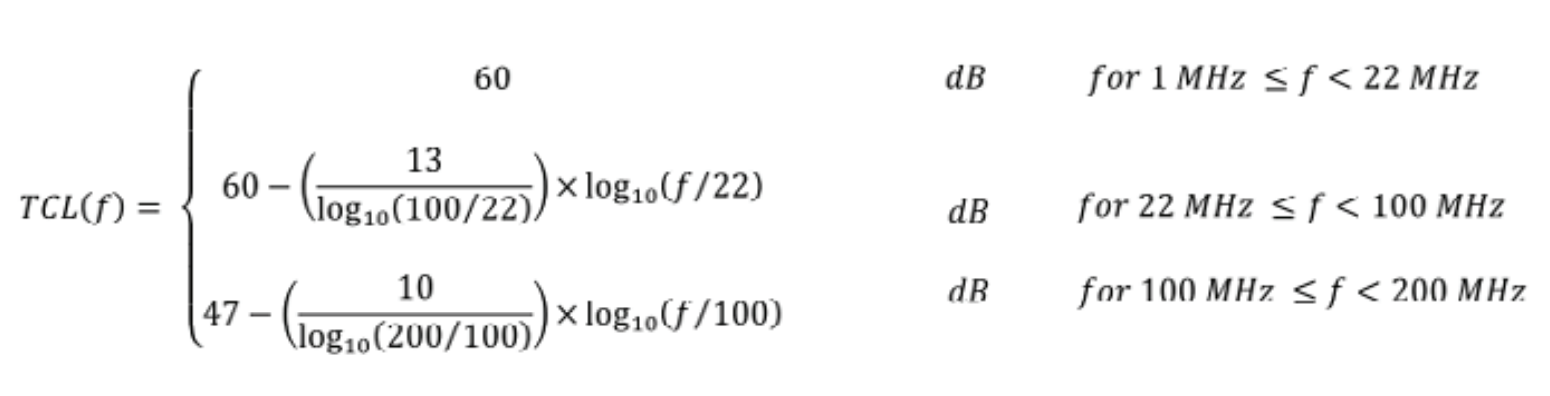

100BASE-T1MD鏈路段的共模和差模轉換TCLT和TCTL(定義在S參數：Sdc11、Sdc22、Sdc21和Sdc12中)應滿足或超過以下公式中從1MHz到200MHz的所有頻率要求。

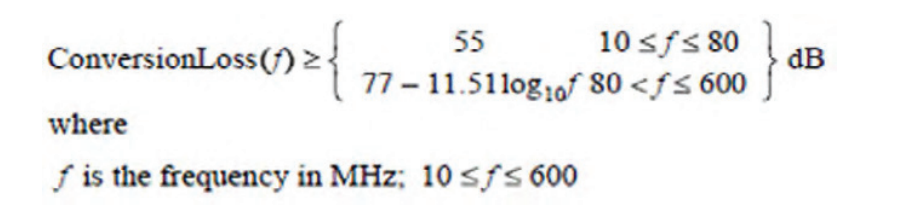

100BASE-T1一致性測試區域 : 1000BASE-T1 鏈路段的 縱向轉換損耗 (LCL) 和橫向轉換損耗 (TCL) 模式轉換，在MDI處測量的PHY，LCL (Sdc11) or TCL (Scd11) 應滿足在 10MHz 到 600MHz范圍內的所有頻率都可以滿足以下公式：
模式規范適用于 :
● 使用 S 參數 SDC11/SDC22 描述縱向轉換損耗 (LCL) 以及共模到差模的回波損耗 20*log10(abs 0.5*(S11+S12-S21-S22)
● 使用 S 參數 SCD11/SCD22 描述橫向轉換損耗 (TCL) 以及差模至共模回波損耗
● 使用 S 參數 SDC12/SDC21 描述縱向回波損耗 (LCTL) 以及共模到差模插入損耗
● 使 用 S 參 數 描 述 SCD12/SCD21 的 橫 向 轉 換 損 耗 (TCTL) 以及差模至共模插入損耗
推薦測試設置

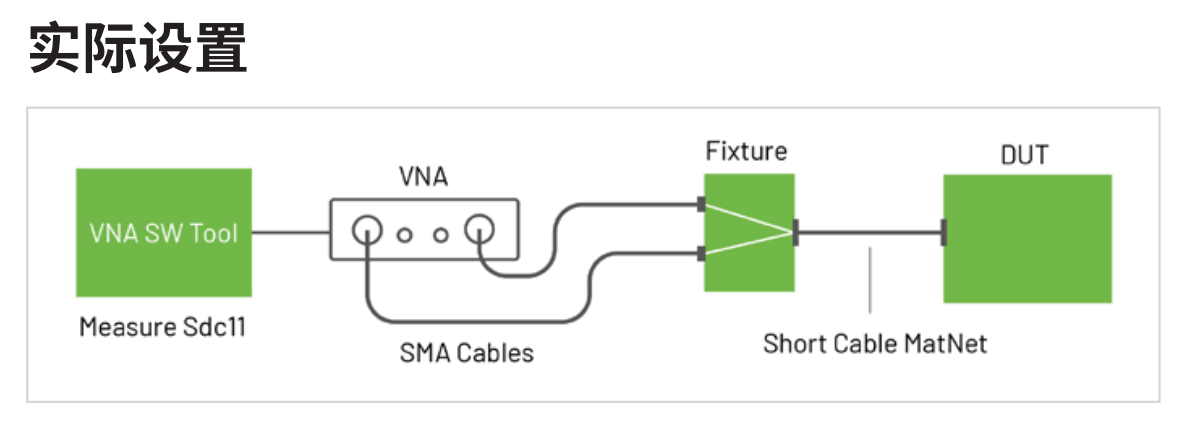

MDI模式轉換損耗測量通常使用矢量網絡分析儀(VNA)執行。根據VNA的設計，可能只有一個輸入端口，如果是這種情況，則需要使用巴倫將DUT的差分傳輸轉換為VNA的單端輸入。但是，如果VNA有兩個或更多輸入端口，則不需要巴倫。
使用VNA時，必須在多端口網絡分析儀上進行MDI模式轉換損耗測量。測量模式轉換損耗時，測試裝置中布線和測試夾具的阻抗匹配至關重要。除了使用的測試夾具外，尤其建議在測試設置下放置一個參考接地，并牢固地連接到測試夾具以實現充分接地。將DUT的MDI 和測試設備連接起來的夾具都應具有足夠的模式轉換損耗裕度，以滿足MDI的要求。

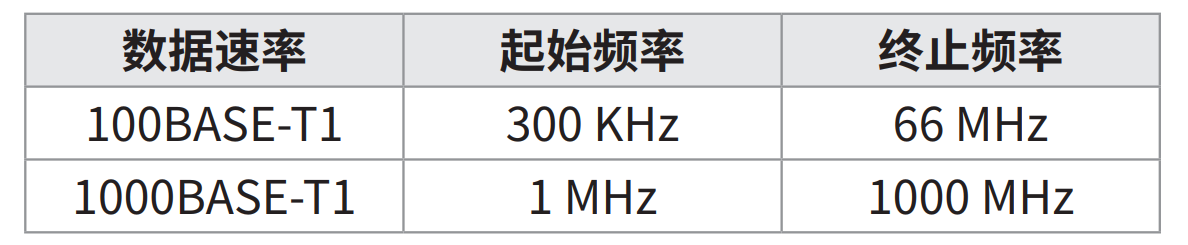

在 VNA 中，設置測試的起始和終止頻率。根據 Open Alliance 規范，必須根據汽車以太網比特率選擇合適的頻率范圍。
MDI模式轉換損耗測試報告集成指南
適用于100 Base-T1/1000 Base-T1的TekExpress 汽車解決方案，提供了將MDI模式轉換損耗 (MCL)的外部結果集成到 TekExpress 報告中的選項。 該解決方案提供了一個選項，可以選擇特定的S2P文件格式 (具有 Sdc11(Re/Im))進行瀏覽。

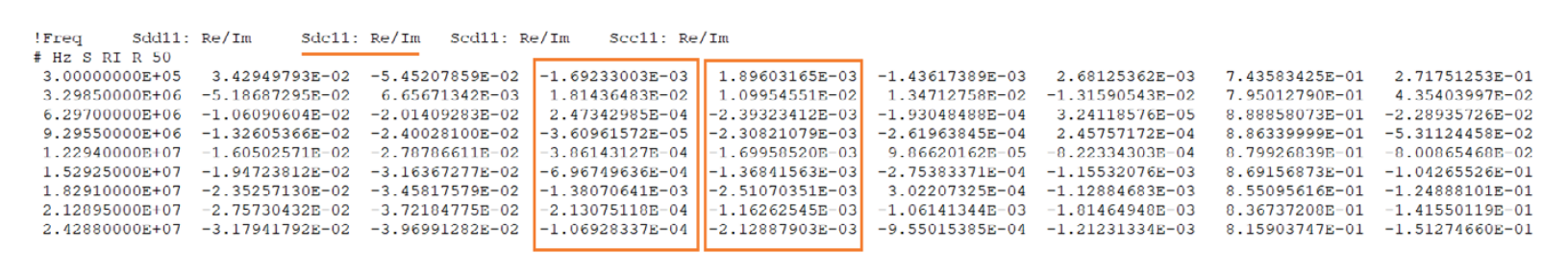

該解決方案讀取Sdc11實部和虛部，將其轉換為dBm單位，并根據一致性測試指標范圍進行繪圖。MDI模式轉換損耗測試S2P文件格式如下:
Sdc11 位于第 2 位，其 Re/Im 分別位于第 4 列和第 5 列。 典型值如下所示：
配置 MDI MCL 測試 100 Base-T1 or 1000Base-T1 測試
● 進入 “DUT Panel” 選擇套件
● 進入的“Test Panel” 并選擇測試
● 點擊 MDI 模式會話 S2p “瀏覽” 選項
● 點擊運行
● 生成報告，并顯示全部細節

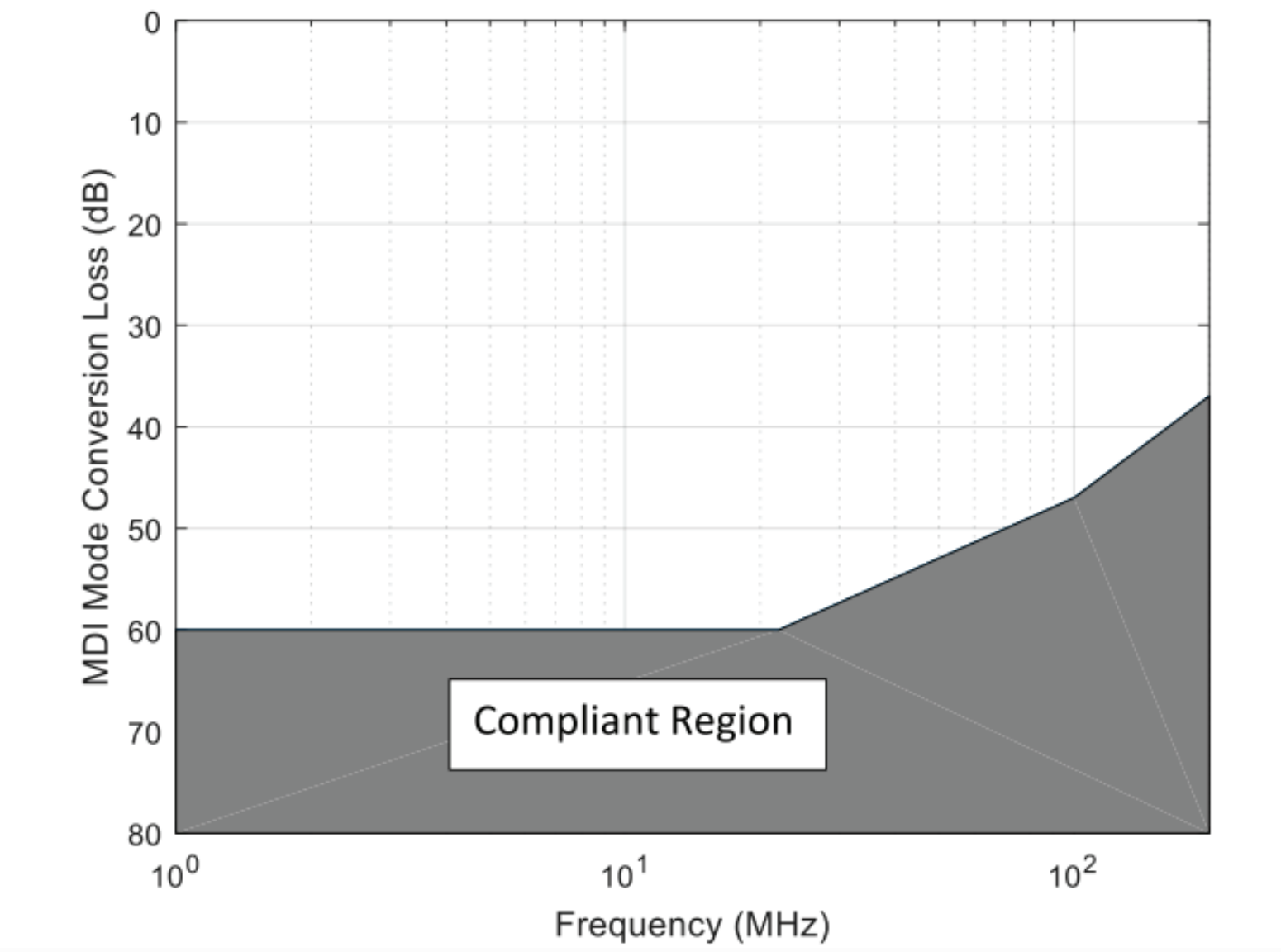

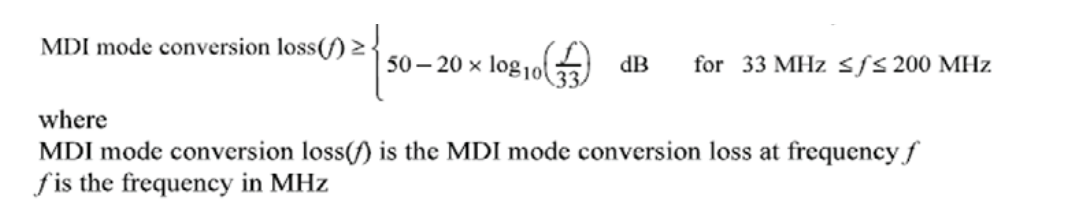

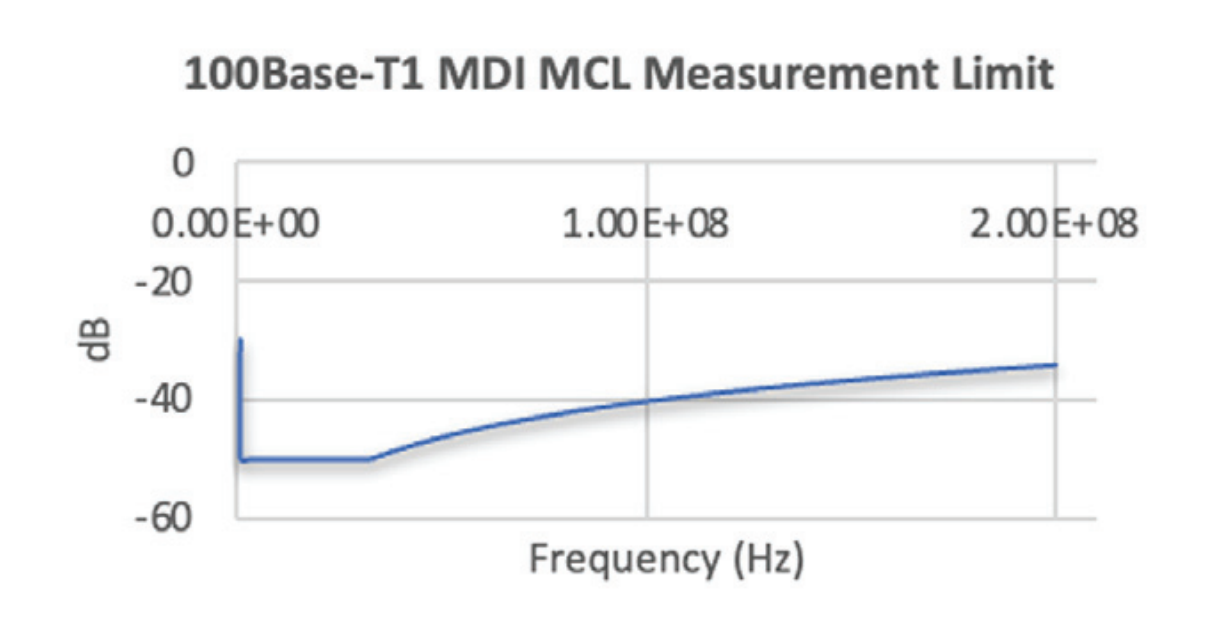

100BASE-T1 MDI模式轉換損耗 (MCL) 測試限定值
下面的圖表顯示了 IEEE 100BASE-T1/ 1000BASE-T 一 致性測試的限定值：
備注 : IEEE P802.3bw/ D3 規范定義了這些限定值

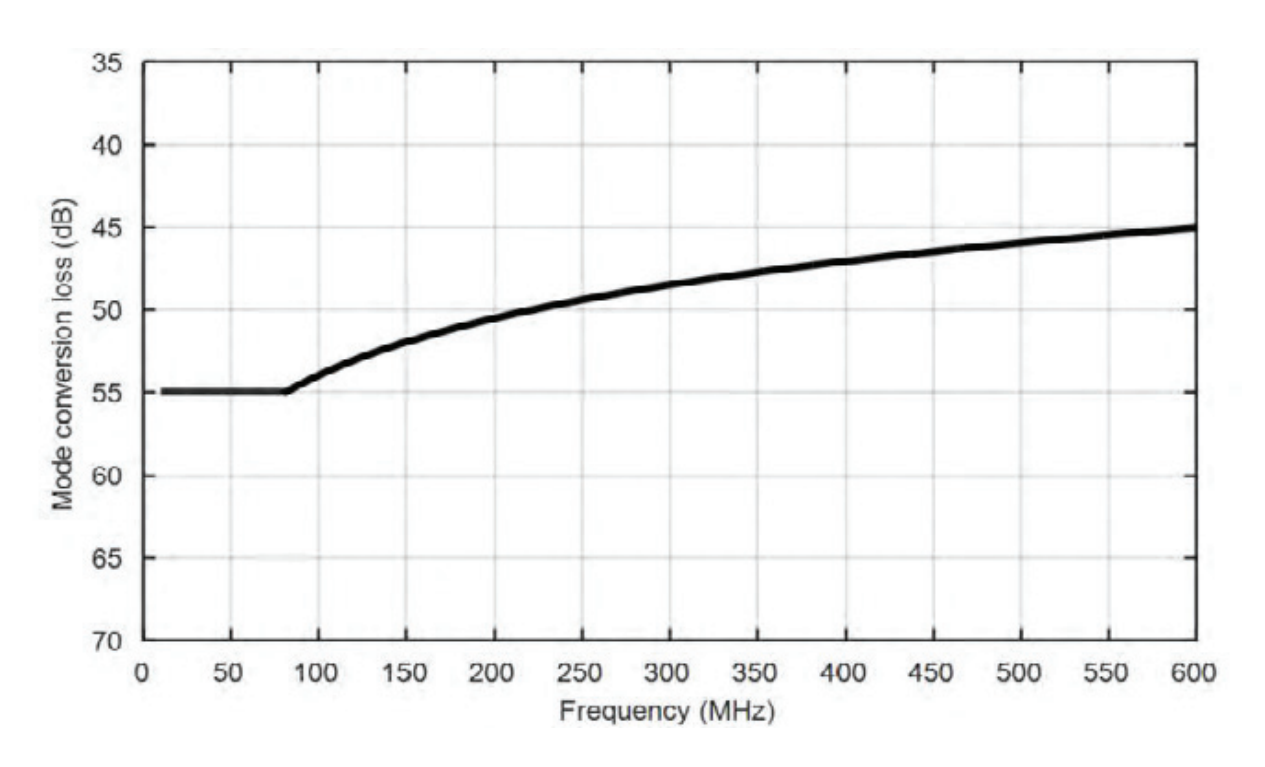

1000BASE-T1 MDI模式轉換損耗(MCL)測試限定值
此限定值來自 IEEE Std 802.3bp-2016。
使用 Matnet 測試夾具的不同端口的 MDI 模式轉換損耗的仿真數據。

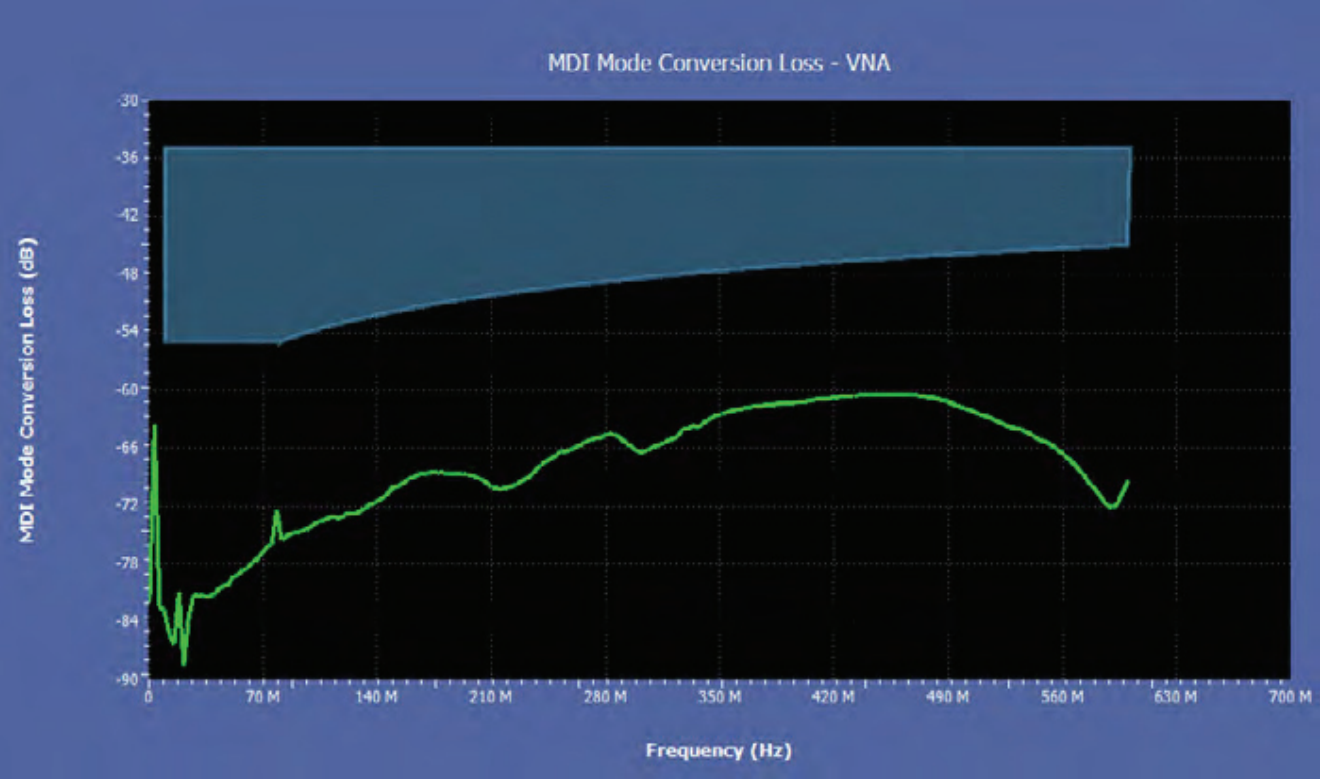

MDI模式轉換TekExpress圖表
總結
MDI模式轉換測試使用外部VNA(矢量網絡分析儀)執行。該測量將有助于檢查ECU到ECU(電子控制單元)的共模EMI/EMC一致性性。對于用戶來說，提供單個一致性性報告始終是一個挑戰。但是，針對100/1000 Base-T1的測試， 泰克汽車一致性性解決方案提供了一個選項，可以將MDI模式轉換損耗(MCL)的外部結果整合到泰克TekExpress報告中。
（來源;泰克科技）
