【導讀】本文來帶關于三極管放大器之米勒效應的技術講解。三極管共射級放大器是最常用的放大器電路，共射級放大電路如下。
一：三極管共射級放大電路

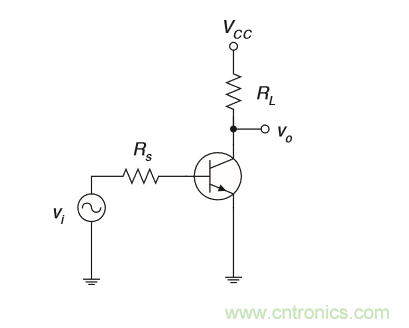

三極管共射級放大器是最常用的放大器電路，共射級放大電路如下：

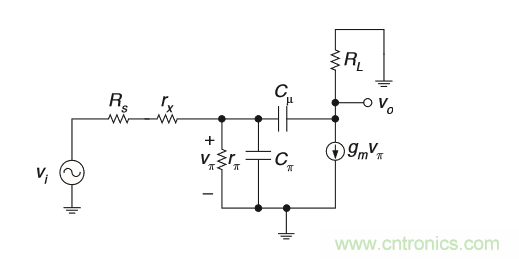

由模擬電路設計系列講座十二可知三極管的高頻等效模型如下：
根據電路原理可得電壓節點方程：

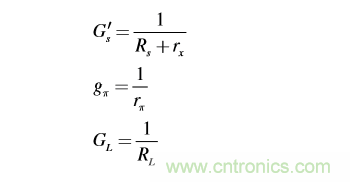

其中：

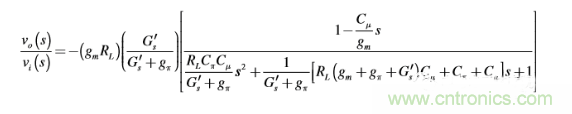

由以上可得出：
1）第一項gmRL就是直流電壓增益
2）第二項是由rΠ、rx與Rs帶來的電壓衰減（分壓）
3）此傳含有一個右半平面零點，頻率點位于gm／Cμ，此頻率點頻率甚高，遠遠大于三極管的wT，因此分析過程中我們可以忽略此高頻零點
4）由此傳含可知該傳含有兩個極點
二：共射級放大電路單極點等效模型

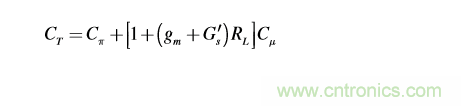

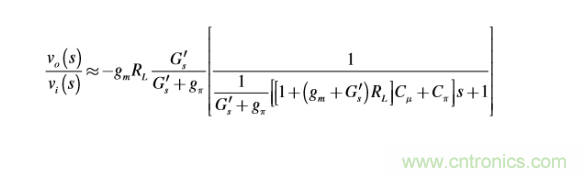

忽略右半平面高頻零點，另外由三極管的帶寬限制，可以得到三極管共射級放大電路單極點等效模型如下：
其中Cμ被放大了1＋（gm＋Gs＇）RL倍，也就是說輸入與輸出之間的反饋電容被放大了1＋（gm＋Gs＇）RL倍，這就是米勒效應。
三：米勒效應的進一步探討

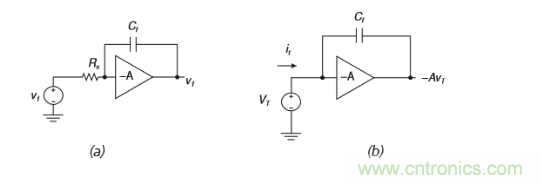

如圖，電容Cf跨界于負反饋反放大電路兩端，放大器增益（放大倍數）為－A。

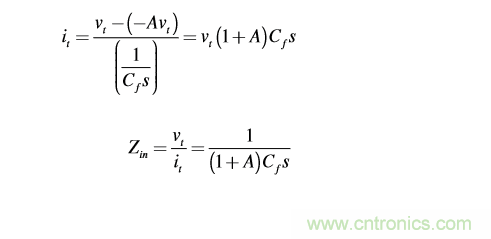

由圖，我們可以求出此放大器的輸入阻抗：
因此放大器的負反饋效應使得放大器的輸入電容為反饋電容的1＋A倍，A 為放大器的增益，這就是著名的米勒效應。
